hladam NF ZOSILNOVAC 2x30W

Zpráva

Markus-X · #1 Příspěvek od **Markus-X** » 12 led 2008, 12:29

Potreboval by som navrh plosaku, vsetky suciastky a schemu zapojenia 30W stereo. Najlepsie hned aj + zdroj a predzosik atd....ak by ste boli niekto taky dobry ja uz neviem co mam robit kde mam hladat googlil som jak blazon a nic som nenasiel keby mi niekto pomohol bol by som mu velmi vdacny

ps: inak moze byt aj mensi alebo aj vacsi vykon ale v rozmedzi 2x25W - 2x40W. Vykonnejsi zosik uz fakt nepotrebujem.

Davidus · #2 Příspěvek od **Davidus** » 12 led 2008, 12:58

Podívám se do amara, chceš integrovaný? Nebo tranzistorový?

#3 Příspěvek od **stepa** » 12 led 2008, 13:02

Tohle by ti stacilo? Pouze predelavam indikator...teda uz je predelany a oziveny, jenom to musim povesit na net, ale to ty stejne nechces. Mam tam i DPS a osazeni desek, jenom to je vsechno na jednotlivych deskach/modulech.
http://stepa.wz.cz/index.php?page=zes

#4 Příspěvek od **Hill** » 12 led 2008, 15:35

Záleží, co od toho zesilovače čekáš.
Nějaký ten slušný a jednoduchý koncák je na http://upload.ebastlirna.cz ( jmenuje se Zesilovac_TDA7374.tif nebo Zesilovač 25W s MDA2020.gif )
a pak také v http://upload.ebastlirna.cz (soubor IC_zesilovace_AN-uPC.zip, tam jich lze najít dost, jen si vybrat.
Prakticky ke každému můžeš dát korekce pasivní, aktivní, řízené napětím, jen si vybrat, Ty jsou tam taky.
Nakonec jsou tam i schémata a místy i osazováky kompletních zesilovačů. Jen si vybrat.
Vynechal jsem něco? No určitě.

Markus-X · #5 Příspěvek od **Markus-X** » 12 led 2008, 17:19

No chcel by som nejaky slusny kvalitny zosik (nemyslim hned elektronkovy) tak ja neviem pocul som ze integrac LM3886 je dost dobry ale ja neviem....ja len chcem postavit nieco k mojim reprakom a musim vas upozornit ze to bude moja prva praca takze keby ste mi poradili nieco take pre zaciatocnika ale kludne aj pokrocileho vsak mam ludi co mi s tym pomozu. Takze asi tak.....

#6 Příspěvek od **Cust** » 12 led 2008, 18:43

postav to co ti psal stepa
kdyz budes mit s necim problem, tak ti stepa urcite pomuze (poradi)

Peterseal · #7 Příspěvek od **Peterseal** » 12 led 2008, 20:16

V starsich AMARACH su pekne a jednoduche konstrukcie relativne kvalitnych zosilnovacov s IO.... napr: s TDA1514A, aj so zdrojom, alebo s LM1875.... ak by si chcel mozem oskenovat a poslat Ti na email.

#8 Příspěvek od **Hill** » 12 led 2008, 20:27

Taky si myslím, že stavět dnes jako první zesilovač s elektronkami by nebyl právě uvážený krok. Dnes je výběr integrovaných zesilovačů široký a řada z nich dovoluje snadno a s minimem součástek, navíc běžně dostupných, postavit koncový zesilovač třídy hifi. Pro výkony do 30W jich je opravdu hodně.
S lampami to zdaleka tak snadné není, zvlášť, pokud bys chtěl dosáhnout stejných výkonů a přitom se aspoň přiblížit ostatním kvalitativním parametrům. Jestli ti někdo tvrdí, že s lampový zesilovač je kvalitnější, nevěř tomu. Má jen jiný zvuk. Navíc na výsledný zvuk mají vliv bedny, korekce i kvalita signálu, kterým to budeš budit.

Po 25 letech mi dosloužil zesilovač 2x6W s MBA810 na konci, Baxandallovým korektorem, v každém kanálu 3xKC509 (ten byl ale téměř trvale nastavený na rovný průběh) a s fyziologickou regulací hlasitosti. K tomu mám bedny Supraphon RK15. Za celé ty roky nejel na plný výkon a doteď jsem ho používal hlavně k reprodukci stereofonního zvuku z videa (i přesto, že už mám stereofonní zvuk v televizi, ale ta má jen 2x4W a vestavěné reproduktory na ty bedýnky ani zdaleka nemají).
Rozebírám ho. Ne proto, abych ho zlikvidoval, ale abych vyměnil přerušený odpor ve zpětné vazbě, ke kterému se dostanu měřicími hroty, ne však už mikropájkou.
To tady píšu proto, abys věděl, že do honby za nějakým módním výkonem je lepší se pustit, až zvládneš něco snadnějšího. No a někdy se povede, že dlouho nebudeš nic výkonnějšího potřebovat, nehledě k tomu, že dnes stejně jednoduše postavíš zesilovač, co zvládne 20W i víc.

#9 Příspěvek od **stepa** » 12 led 2008, 20:33

CJ píše:.... napr: s TDA1514A, aj so zdrojom, alebo s LM1875.... ak by si chcel mozem oskenovat a poslat Ti na email.

TDA1514A je kvalitni konec? Vsechny varuju od stavby s temi svaby...jsou to takovy shity! Stejne tak predzes 1524A, taky kram! Kam se to hrabe na LM3886 a LM1035. Oni uz jdou dnes pomerne spatne sehnat, spis vubec. Jako prvni stavbu to nedoporucuji(radsi s nimi vubec nezacinat)...nejsou moc blbuvzdorny a hrajou podle nalady(a jeste blbe).

Jirka · #10 Příspěvek od **Jirka** » 12 led 2008, 20:55

Pokud máš možnost nahlédnou do modrého A Radia, tak v posledních letech tam vyšlo několik návodů na zesilovače různého výkonu a většinou na jedné desce i s korekčním zesilovačem. Myslím, že je tam publikoval p. Zdeněk Zátopek pod hlavičkou Užitečná zapojení z dlouholeté praxe

#11 Příspěvek od **Killroy** » 12 led 2008, 21:14

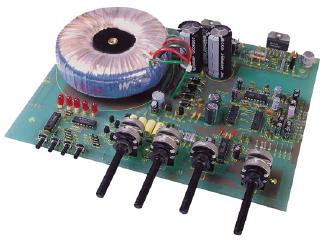

Zkus tohle, 2xLM3886T a funguje bez problémů. Schéma mám v práci a můžu dát na v pondělí na upload:

www.ges.cz/?page=index&or=sort&ipp=120& ... ES07800014

#12 Příspěvek od **stepa** » 12 led 2008, 21:17

Doporucuju vymenit ty desny plastovy potaky za kovove...vic to vydrzi a nebudou vycvachtany.

#13 Příspěvek od **Killroy** » 12 led 2008, 21:23

stepa píše:Doporucuju vymenit ty desny plastovy potaky za kovove...vic to vydrzi a nebudou vycvachtany.

No původně jsou tam Radiohmy (6mm) a TP280 se asi nevejdou. Domnívám se že mají jinou rozteč.

#14 Příspěvek od **Sendyx** » 12 led 2008, 21:33

Nemůžu si pomoct, Radiohmy jsou dost kvalitní.

#15 Příspěvek od **Killroy** » 12 led 2008, 21:47

Sendyx píše:Nemůžu si pomoct, Radiohmy jsou dost kvalitní.

No je to jako všechno v dnešní době, radiohm už také není to co bývalo a jak píše stepa, někdy se dost vaklají. V poslední době nějak tíhnu k těm celokovovým se zubatou hřídelí. Problém je že ne všechny hodnoty a průběhy se dají běžně koupit a tandemáků je vůbec poskrovnu..
