Řiditelný zdroj vyššího napětí s elektronkami.

Zpráva

Radix · #1 Příspěvek od **Radix** » 28 led 2008, 13:47

Kdo by potřeboval řiditelný zdroj pro napětí až několik set voltů, může se mu hodit toto zapojení.
Dá se dobře využít např. v měřiči elektronek jako zdroj proměnného anodového napětí. Jako zdroj napětí Ug2 by stačil jednodušší zdroj s jednou elektronkou.
Zdroj má v původním provedení asi zbytečně vysoké napětí, je řiditelné v rozsahu 185 až 515 V, transformátor má 2 x 470 V.
Elektronky bychom asi dnes volili jiné, místo EF6 např. EF80, místo EL3 nějakou elektronku podle požadovaného proudu, V případě potřeby vyššího proudu řadíme elektronky paralelně, jak je to v tomto původním zapojení.
Já jsem použil dvě 6P36S. Dají se použít i PL500(504) pokud překonáme problém nešikovného žhavícího napětí.
Místo stabilizátoru 150A2 dáme zenerovu diodu na vyšší napětí.
Pokud by tento zdroj chtěl někdo stavět, sdělím podrobnosti úprav.
Zdroj mně skvěle slouží v měřiči elektronek, má upravený rozsah na 130 - 400 V.

http://www.edisk.cz/stahnout-soubor/856 ... .18KB.html

#2 Příspěvek od **zdenoeddie** » 28 led 2008, 19:42

Mozes prosim Ta popisat upravy,urcite to bude zaujimat viacej ludi nielen mna.Dakujem

Radix · #3 Příspěvek od **Radix** » 28 led 2008, 21:09

Mám to načmárané na papíře, když napíšeš mail, tak ti to pošlu.

#4 Příspěvek od **zdenoeddie** » 28 led 2008, 23:21

Radix píše:Mám to načmárané na papíře, když napíšeš mail, tak ti to pošlu.

zdenoeddie@azet.sk

DAKUJEM

Milos2 · #5 Příspěvek od **Milos2** » 29 led 2008, 06:35

Pekne, praca s elektronkami vo mne obnovi spomienky na zaciatky. Si myslim, pre prakticke pouzitie bude vyhodnejsie pouzit MOSFety.

#6 Příspěvek od **zdenoeddie** » 29 led 2008, 09:26

MOSFet-y by sli,ale v podstate mam vsetko doma,trafo,elektronky tak zbytocne kupovat dalsi bordel

Milos2 · #7 Příspěvek od **Milos2** » 29 led 2008, 10:18

Iste, a nerob tam ziadne krytie az si uzijes ten pekny pohlad na svietiace lampy.
Apropo tie mosfety su v kazdom spinanom zdroji, tak ak sa ti niekde naky povaluje..

Dratak · #8 Příspěvek od **Dratak** » 29 led 2008, 10:31

Něco podobného mám doma, jen výstupní proud je max. 150mA a napětí max. 300V. Regulace výstupního napětí je u mého zdroje dvoustupňová, první stupeň 0-150V, druhý stupeň 150-300V. Zapojené je to podobně, jen usměrňovačka je EZ81, podélný člen 2x 6L50 paralelně (neměl jsem pro ně využití a EL34 mi bylo líto na takovou věc) a pentoda v zesilovači regulační odchylky je 6F36. Stabilizátory jsou dva, 11TA31 a 14TA31, pro každý rozsah jeden. Na přesné zapojení bych se musel podívat, stavěl jsem to před 10 lety. Když se trafo doplní dvěma řádně dimenzovanými vinutími 6,3V, jedním 4V (samozřejmě pro žhavení, vinutí nespojovat se zemí, aby se to v případě potřeby dalo spojit do série), zdrojem perfektně vyfiltrovaného a stabilizovaného napětí 1,5V (pro bateriové elky) a regulovatelným zdrojem záporného předpětí do cca -70V, vznikne skutečně UNIVERZÁLNĚ POUŽITELNÝ ZDROJ PRO PRÁCI S ELEKTRONKAMI. Za těch 10 let mě ještě nezklamal. Sice řádně topí, zvláště pokud bereme malé napětí a velký proud (tehdy samozřejmě pracují 6L50 s největší anodovou ztrátou), ale s tím už se u elektronkových zařízení musí počítat. Navíc v tomto režimu zdroj samozřejmě nepoužívám, na napájení polovodičových zařízení mám zdroje jiné.

Radix · #9 Příspěvek od **Radix** » 29 led 2008, 10:34

Dnes je ale móda elektronek. Jak to nesítí, nežhaví, je to méněcenné.

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 29 led 2008, 10:36

Je načase začít montovat do tranzistorů žhavení či žárovku...

Milos2 · #11 Příspěvek od **Milos2** » 29 led 2008, 10:43

V kazdom pripade je to krasa. Tod som hladel do starej schemy TV ta jednoduchost...
mno uz je to za nami....

Dratak · #12 Příspěvek od **Dratak** » 29 led 2008, 11:01

Je. Nedávno jsem si zrenovoval a zprovoznil Minora (bateriový elektronkový SV přijímač z 50.let). Jeho zapojení je natolik názorné, že by se na tom dal ve školách učit princip superhetu. Vstupní obvod, oscilátor, MF pásmové propusti, MF zesilovač, detektor, NF předzesilovač, koncový stupeň. Vše je ve schématu jasně vidět, činnost jednotlivých stupňů snadno pochopitelná. Zapojení s tranzistory jsou podstatně složitější na pochopení. A zapojení s IO, když neznáte jeho vnitřní strukturu, neřekne neznalému už vůbec nic.

A přitom ten Minor má příkon necelý 1W (s elektronkami!). Jediným problémem je anodová baterie, ale i to se dá vyřešit.

#13 Příspěvek od **Sendyx** » 29 led 2008, 11:01

Jo, je na čase začít stavět retro celolampové televize s teletextem

ZdenekHQ · #14 Příspěvek od **ZdenekHQ** » 29 led 2008, 11:04

A modul PIP bude v přídavným vozíku

Radix · #15 Příspěvek od **Radix** » 29 led 2008, 11:04

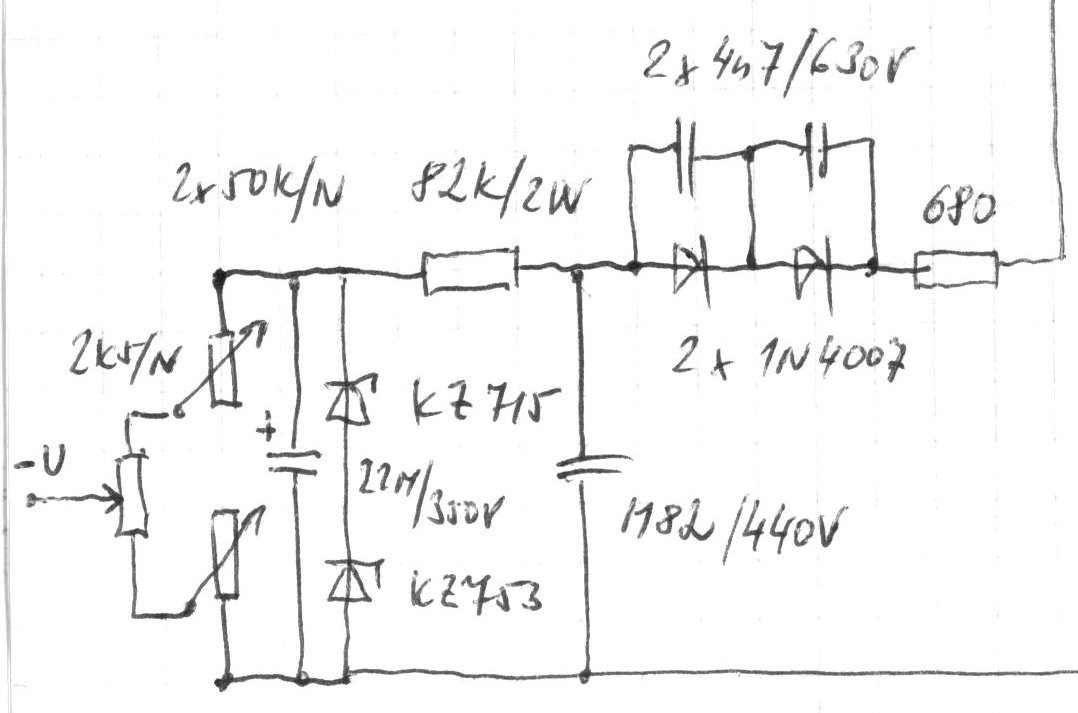

Zdroj záporného předpětí jsem udělal se zenerovými diodami, odběr proudu je v podstatě nulový. Má hrubé a jemné nastavení.
Ve společné skříni mám ještě další nezávislý zdroj, kterým nastavuju napětí Ug2. Ten je jen s jednou elektronkou.
