BM551

Zpráva

pejoma · #1 Příspěvek od **pejoma** » 13 bře 2008, 06:08

Dobrý den.
Nemá někdo prosím manuál k tomuto panelovému měřidlu?
Potřebuji nastavit 0.
Děkuji.

#2 Příspěvek od **jef111** » 13 bře 2008, 16:34

To je taková ta černá krabička s červeným plexi? Myslím 3 a 1/2 místa to mělo.

tandel · #3 Příspěvek od **tandel** » 13 bře 2008, 17:03

Jo a má to malé teslácké číslicovky.

#4 Příspěvek od **jef111** » 13 bře 2008, 18:41

Pokud vím, nula se u toho nastavuje trimrem zboku, ani se to nemusí rozdělávat.
Ale zkusím pohledat co k tomu mám.

Ivan_Ryger · #5 Příspěvek od **Ivan_Ryger** » 21 dub 2008, 10:22

dostal som sa tu k dvom exemplarom tychto merakov, dozvedel som sa, ze asi su vadne, no este som ich nemal otvorene.
Nemate nahodou niekto schemu? alebo pre zaciatok by stacilo zapojenie toho FRB konektora, co je na zadnej strane.
Dakujem.
Ivan

#6 Příspěvek od **jef111** » 21 dub 2008, 15:14

Já jsem bohužel zatím nic nenašel.

ivanko18 · #7 Příspěvek od **ivanko18** » 23 čer 2009, 21:14

tiez som sa stal majitelom BM551 a poprosil by som o schemu a zapojenie FRB konektora ak niekto ma
dakujem

stephunk · #8 Příspěvek od **stephunk** » 30 zář 2009, 00:42

Dostal som sa aj ja k tomuto meradlu, +5V, gnd a vstup je jasný, ale neviem o ostatných. Trvale vyblikáva _0-0. Po priložení napätia na piny 5,7(pravdepodobne vstup-imp voči zemi cca 1M) spôsobí trvalé rozsvietenie _0-0. Naozaj, ak by niekto mal bližšie info, bol by som mu vďačný.

#9 Příspěvek od **jjilek** » 30 zář 2009, 20:59

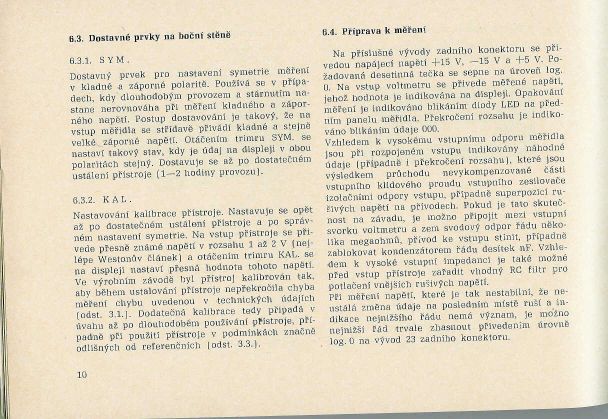

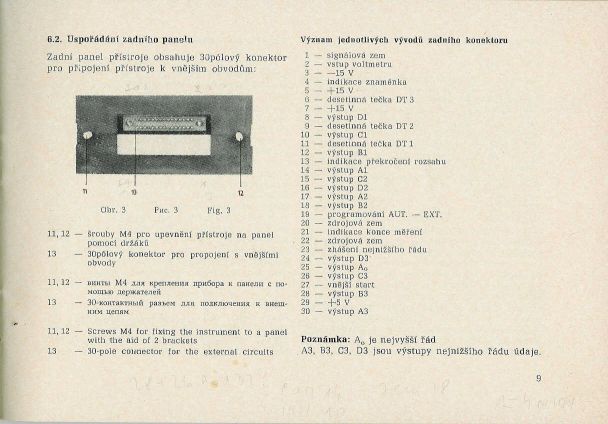

Tady je zadní panel a nastavovací prvky. Schemata nebo celý manuál mohu oskenovat podle dohody (má to ale cca 35 stran). Zájemci, ozvěte se na mail nebo SZ.

stephunk · #10 Příspěvek od **stephunk** » 01 říj 2009, 19:50

Máte mail. Merák chodí, ale pračudesne. Spočiatku je údaj nestabilný, no po minútke sa ustáli na nepresnej hodnote-4V miesto 5V..

#11 Příspěvek od **jjilek** » 01 říj 2009, 20:23

Tak bych nejprve kontroloval napájecí napětí +15V a jeho zvlnění. Potom měřit na vstupu A/D převodníku, tj. pin 6 na IO1. Je-li vše OK, pak je třeba jít do převodníku, to chce ale nastudovat jeho princip z literatury a mít celý popis funkce. Mohou být vadné spínací tranzistory KF521, ty jsou extremně citlivé na elektrostatický náboj. Jsou to MOS polem řízené transistory bez jakékoliv! ochrany. Jsou dodávány se zkratovanými vývody. Tu lze odstranit až po zapájení.

stephunk · #12 Příspěvek od **stephunk** » 01 říj 2009, 23:31

Na spodnej doske analógu bol na KFY16 zlý spoj na emitore. Vymenil som ďalej všetky 4 kusy 50µ/15V plastolitycké teslanzátory za nové vishaye.
Cez vikend ho hodím na škopek a snáď aj do poriadku dám. S vašou(obrazovou) a ešte jedného pomocou snáď

stephunk · #13 Příspěvek od **stephunk** » 06 říj 2009, 23:29

Vyriešené

Nakoniec vadný KF521 na pozícii E18. K tomu 3 stuďáky...Už len doštelovať symetriu. Ďakujem jjilek-ovi za pomoc, bez ktorej by som to rozchodil iba náhodou..
