Dimenzovani trasformatoru, kapacit a diod v zesilovaci

Zpráva

djwoofer · #1 Příspěvek od **djwoofer** » 11 dub 2008, 19:11

zdravim,
chci si objednat stavebnici nejakeho zesilovace ale problem je ze si nejsem jisty jaky vykon mam zvolit kvuli zdroji ktery budu stavet ze suplikovych zasob.
mam doma transformator, filtracni kapacity a 4 diody KA 715.
z vystupnich napeti a proudu trasformatoru sem si spocital ze bude schopen odevzdat vykon neco kolem 159 Wattu ( U*I=P ). co se tyce filtrace tak mam 8 kondenzatoru s kapacitou 4.7 mF ( do kazde vetve 4 ). zesilovac bude slouzit pro pohon bud 2 satelitnich reprosoustav, nebo jen 1 subbasove reprosoustavy. jaky sinusovy vykon zesilovace bych mel zvolit pri stereo popr. mono konstrukci zesilovace? ja osobne sem tipoval tech 100 - 150 W sinus nebo 2* 60 - 2* 75 W sinus ( je mi jasne ze pro satelity je ta filtrace pri danem vykonu velka - mohla by stacit 2* 4.7 mF do kazde vetve). potrebuji co nejvetsi vykon pro "profesionalni" nasazeni, stavebnice zesilovacu budou zrejme z aldaxu.

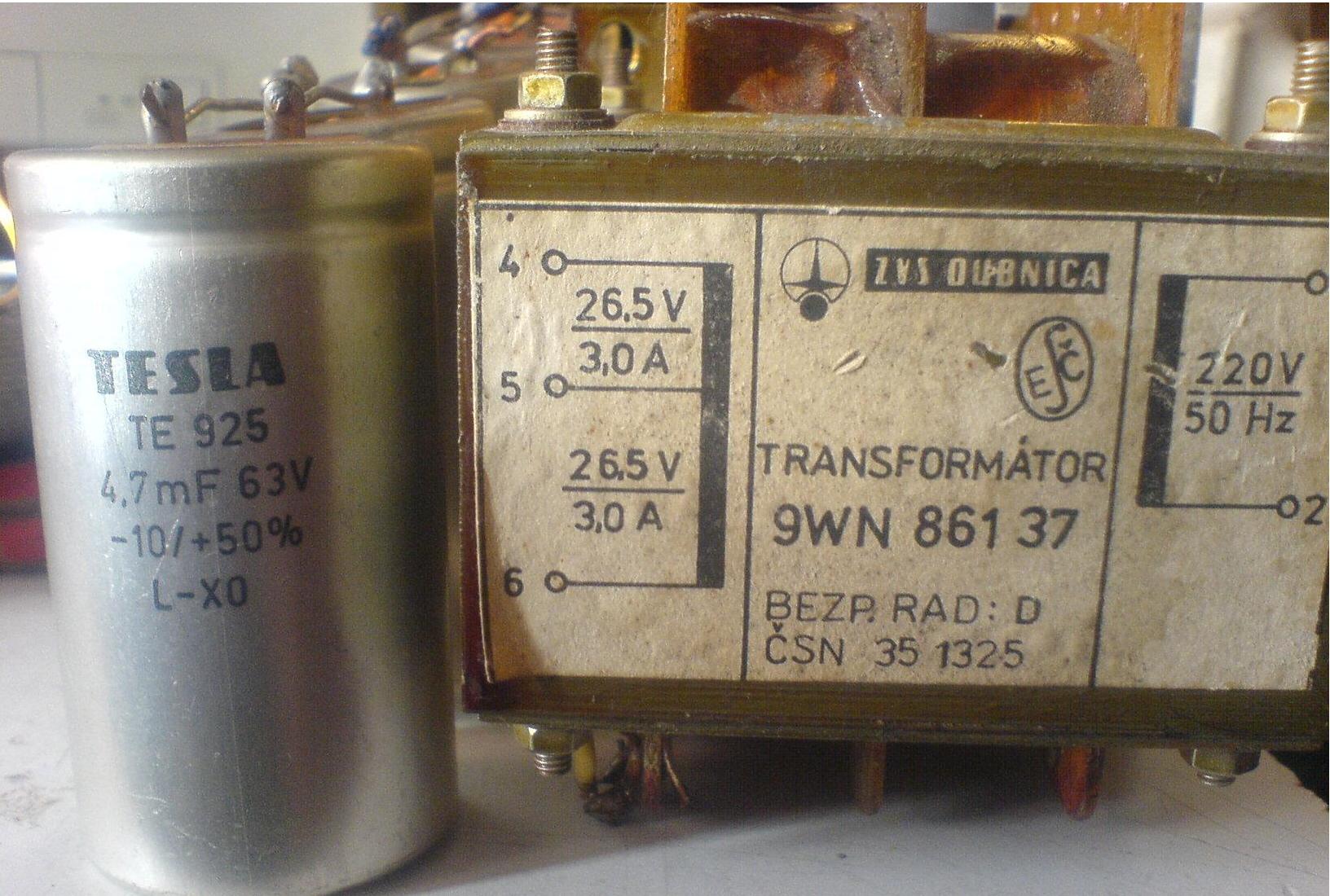

prikladam fotografiji trasformatoru a 1 z 8 kondenzatoru.

AmarokCZ · #2 Příspěvek od **AmarokCZ** » 11 dub 2008, 19:22

Například účinnost zesilovačů typu TDAxxxx bývá pro výkony od 10 do 100W při plném zatížení cca 70%, takže bych zvolil 2x50W nebo 1x100W

djwoofer · #3 Příspěvek od **djwoofer** » 11 dub 2008, 19:34

zadnej integrac v koncovym stupni, jen ciste diskretni reseni ala aldax

AmarokCZ · #4 Příspěvek od **AmarokCZ** » 11 dub 2008, 21:51

To je celkem jedno, účinnost je zhruba stejná...

#5 Příspěvek od **Cust** » 12 dub 2008, 12:57

díky velikosti sekundárního napětí tranzistoru bude 1*100 W naprosté maximum - výkonově to taky tak tak sedí (jak psal AmarokCZ)

djwoofer · #6 Příspěvek od **djwoofer** » 12 dub 2008, 15:47

OK, s vykony mam jasno, a co ty kondenzatory neni jich moc pro tak male vykony ? ( do kazde vetve max 4ks 4.7 mF - v obou vetvych celkem max 8 ) jsou ty kondenzatory vhodne vubec do zesilovace ? nekde sem sem cet ze nektere typy teslackych kondenzatoru nejsou pro takove ucely vhodne, a co tansformator, pri usmerneni bude napeti asi neco kolem 70 V, nemel bych pocitat s timto napetim pri vypoctu vykonu ? ( 3A*36V *2 = 216 W ??, pritom puvodni vypocet: 3A*26.5V *2 = 159W - ja si myslim ze bych mel pocitat s puvodnim vypoctem, ale co ten 1. ??? sem z toho krapet zmateny

( vychazim z toho ze po usmerneni se vystupni napeti zvysi a pritom budu moc stale odebirat proud 3 A coz bude spatne, a nebo ty 3A budu moct odebirat jen za predpokladu ze budu pretezovat trasformator ? prosim o objasneni problemu, me se to nedari ,nasledky vcerejsiho alkoholoveho dychanku jeste nevyprchaly

)

#7 Příspěvek od **Cust** » 12 dub 2008, 17:08

trafo je 2*26,5 V a 3 A, to dělá 2*26,5*3=159 W na kondenzátorech budeš mít 26,5 V*1,41-1,3 V=36 V pouze v nezatíženém stavu
kondenzátory ti budou stačit na tento zdroj 4 ks respektive 6 ks, pokud to budeš chtít mít super, víc už nebude mít podle mně žádný vliv, asi neboznáš rozdíl ani mezi 4 ks a 6 ks
použil bych asi 4 ks a zbylé 4 ks bych použil na druhý zesík (s přikoupením trafa) abych měl stereo :-)

djwoofer · #8 Příspěvek od **djwoofer** » 23 dub 2008, 23:16

jeste mala otazecka, je to trafo ( z obrazku ) dost tvrde ? meril sem za gratzovym mustkem z diod KA 715 s filtraci 2* 4.7 mF v kazde vetvy : napeti na prazdno 41 V v jedne vetvy ( na druhe tez 41 ), pri odberu vzdy jen z 1 vetve 4.9 A napeti kleslo na 33 V . namerene hodnoty se v kazde vetvy trosicku lisily ( sekundar nebyl vinut bifilarne ... ) ( nemam cim zatizit obe vetve na jednou a tak sem mohl zmerit vzdy jen jednu - nemam doma dost zarovek do auta

)

o jak moc by se asi lisily vystupni napeti pri zatizeni, kdybych zatizil obe vetve soucasne? myslite ze by tam pak bylo neco kolem 27 V ??

#9 Příspěvek od **stepa** » 23 dub 2008, 23:50

djwoofer píše:jeste mala otazecka, je to trafo ( z obrazku ) dost tvrde ? meril sem za gratzovym mustkem z diod KA 715 s filtraci 2* 4.7 mF v kazde vetvy : napeti na prazdno 41 V v jedne vetvy ( na druhe tez 41 ), pri odberu vzdy jen z 1 vetve 4.9 A napeti kleslo na 33 V . namerene hodnoty se v kazde vetvy trosicku lisily ( sekundar nebyl vinut bifilarne ... ) ( nemam cim zatizit obe vetve na jednou a tak sem mohl zmerit vzdy jen jednu - nemam doma dost zarovek do auta )

o jak moc by se asi lisily vystupni napeti pri zatizeni, kdybych zatizil obe vetve soucasne? myslite ze by tam pak bylo neco kolem 27 V ??

Se divis, ze ti to kleslo? Vzdyt jmenovita hodnota pro zatizeni jednotlivych vetvi jsou 3A a ty z toho beres skoro 5A...jestli takhle meris tvrdost trafa, tak potes koste.

Nehlede nato, ze ty kondy muzou mit uz mensi kapacitu. Naprazdno je na kondech o dost vyssi napeti...se zatezi to vzdy klesne(o kolik, podle toho jak je velka kapacita)

PCmaniac99 · #10 Příspěvek od **PCmaniac99** » 24 dub 2008, 06:54

taky mám doma trafo bohužel jediné co vím že dává +-50V. budu homěřit jakým proudem ho můžu zatížit aby mi napětí ještě moc neklesalo. Použiju původní můstek 10G4B41 (Toshiba) na chladici a filtrace 15mF na kazdou vetev... můžete mi někdo prosím poradit čím postupně zatěžovat a na co si dát pozor?

#11 Příspěvek od **Cust** » 24 dub 2008, 09:13

napiš rozměry a dej sem fotku...

PCmaniac99 · #12 Příspěvek od **PCmaniac99** » 24 dub 2008, 09:22

Tadyje fotka a jeste trosku popisu
VxŠxH 9cm x 11cm x 6cm

djwoofer · #13 Příspěvek od **djwoofer** » 24 dub 2008, 09:59

nemam doma dost vykonove dimenzovanych odporu, mam jen 1 par 12V halogenek 50W, dal sem je do serie a meril - ty zarovky to chvilkove mereni kupodivu prezili. jinak pres nabite kondenzatory tekl v 1. vetvy svodovy proud neco kolem 3 mA a ve 2. byl neco kolem 5 mA ale pak klesl k 3 mA. myslim si ze kondezatory by mohly byt v poradku ( pouzil sem ty z fotky )

#14 Příspěvek od **Cust** » 24 dub 2008, 15:01

PCmaniac99 píše:taky mám doma trafo bohužel jediné co vím že dává +-50V. budu homěřit jakým proudem ho můžu zatížit aby mi napětí ještě moc neklesalo. Použiju původní můstek 10G4B41 (Toshiba) na chladici a filtrace 15mF na kazdou vetev... můžete mi někdo prosím poradit čím postupně zatěžovat a na co si dát pozor?

můstek a kondenzátor nepoužívej...
měř to na stř. napětí a zatěžuj odporem (žárovkou) myslím, že z toho 80 W nevytlačíš...

PCmaniac99 · #15 Příspěvek od **PCmaniac99** » 24 dub 2008, 15:06

ok ale nemám žárovku na 50V 60W a 80W (100V (+-50V)
nehleděna to že ve finále ten zdroj stejně použiju třeba k napájení zesilovače nebo tak něčeho.... původně byl vzesiku ostatně to jsem popsal v tom odkazu...
