Spálené Rg1,Rg2

Zpráva

#1 Příspěvek od **jandu** » 20 dub 2008, 10:56

Jedná sa o tento zosilovač Marshall. Sú spálené rezistory R86 a R71 na G1 a G2 elektrónky V7. Čo to mohlo spôsobiť? Vadná elektronka /skrat ktody a žeravenia?

A na schéme neviem nájsť protikus ku konektoru con5 - teda con6.

Za pomoc vopred ďakujem.

Radix · #2 Příspěvek od **Radix** » 20 dub 2008, 11:22

Sice nevím o jaké se jedná zapojení, ale obecně odpor u G2 obvykle hoří, když se přeruší anodové napětí. G2 pak přebírá funkci anody. Zvýšený proud nevydrží buď odpor, nebo samotná mřížka G2.

#3 Příspěvek od **jandu** » 20 dub 2008, 12:31

Ospravedlňujem sa, nedopatrením som nepriložil schému - je to táto: http://www.drtube.com/schematics/marsha ... 2-iss9.pdf .

Okrem iného ešte preverujem, či sieťové trafo nie je vadné - odpor primáru je podozrivo malý. Majú mi ešte doniesť Autotrafo 230/110V.

Pozriem, či Ua je u V7 vedené nejakou cestičkou - nezdá sa mi, že je to iba u tej jednej elky. Obvody ostatných sú totiž v poriadku.

#4 Příspěvek od **jezevec** » 20 dub 2008, 14:08

Vypadá to na zkrat v elektronce, ale to jde jednoduše zjistit, když je prohodíš. CON5 je vyvedení napětí katody, nějaká indikace nebo ochrana...

#5 Příspěvek od **jandu** » 20 dub 2008, 15:21

jezevec píše:Vypadá to na zkrat v elektronce, ale to jde jednoduše zjistit, když je prohodíš. CON5 je vyvedení napětí katody, nějaká indikace nebo ochrana...

To bola aj moja prvá myšlienka. Po výmene spálených rezistorov a preskúšania napájacieho napätia som ešte zistil spálený potmeter VR12, asi časť a. Je to práve ten, čo vedie na spálený R 86. Je mi záhadou, ako sa tam mohlo dostať také napätie. Skrat v elektrónke? medzi mriežkami?? Dá sa to na studenej elektrónke vymerať? A ak ich prehodím, tá so skratom mi odserie aj druhú časť? Asi áno.

#6 Příspěvek od **jandu** » 20 dub 2008, 15:55

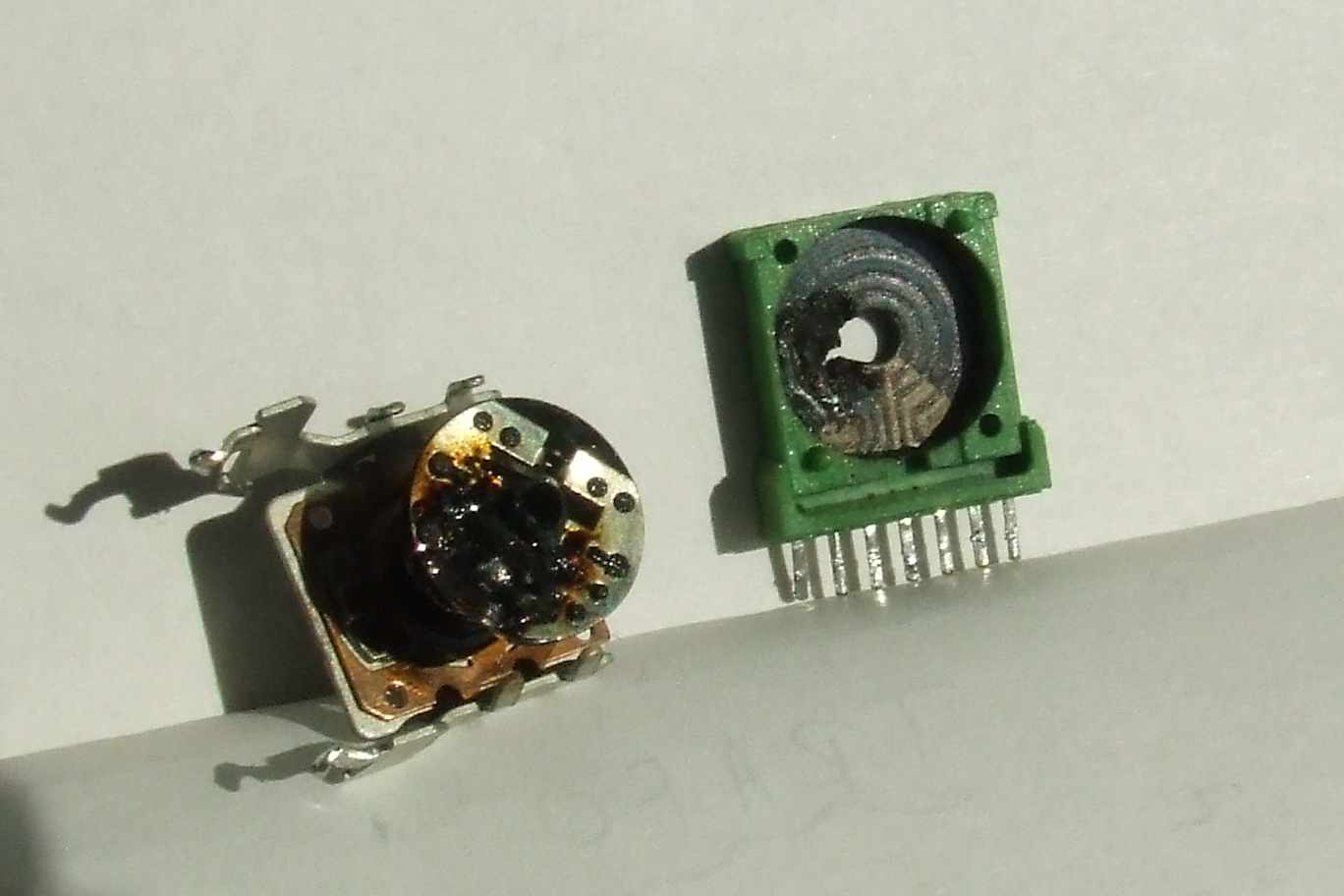

Takto vyzerá ten potmeter hlasitosti VR12 a,b.

#7 Příspěvek od **Sendyx** » 20 dub 2008, 16:11

A v podstatě jsi skončil, protože tenhle poťák se shání blbě, pokud to ovšem nechceš vylepšit nějakým jiným.

#8 Příspěvek od **jandu** » 20 dub 2008, 16:27

No práve - a je jasná aj príčina. Vývod 2 a 9 elky EL84, t.j. g1 a g2 sú aj na studeno v totálnom skrate.

#9 Příspěvek od **Sendyx** » 20 dub 2008, 16:59

Příčina je spíš v tom, že soudruh konstruktér byl poněkud inkompetentní, už vůbec tahat poťákem bias voltage do koncových elek je zhovadilost. DSL series je podivná

valla · #10 Příspěvek od **valla** » 20 dub 2008, 18:46

no marshall to zacal flakat lacne suciasky nekvalitne spravene zosiky a ceny idu hore dpc :evil:

#11 Příspěvek od **jandu** » 20 dub 2008, 19:43

Chlapík to má priamo z USA, tvrdí, že jeho cena je 38 tis.Sk. No neviem.

#12 Příspěvek od **Sendyx** » 20 dub 2008, 19:55

31K slovenských, 23K českých, 925 euro...

#13 Příspěvek od **jandu** » 20 dub 2008, 19:58

Aj tak sa mi to zdá máličko veľa.

#14 Příspěvek od **jandu** » 29 dub 2008, 09:23

Včera mi prinesli nový originálny potmeter - z anglicka tu bol už v sobotu. Po jeho zapojení som ešte zistil, že je prerušený rezistor R32 - 470ohm/5W, cez ktorý tečie anodový prúd. Po jeho nahradení zosilovač funguje.

valla · #15 Příspěvek od **valla** » 30 dub 2008, 14:36

no moze byt ale ale ked ten rezistor bol zli lampa sa neodpalila ked na g2 nesiel prud???? ten rezistor neni anodovy ale Rg2 :!:
