7107 a problem so zobrazovanim

Zpráva

Split · #1 Příspěvek od **Split** » 30 dub 2008, 19:37

Staviam tu kedysi spominany wattmeter a vyrobil som dosku pre displej a jeho ovladanie.Problem je ze displej ukazuje v podstate nic iba svieti 1 ako ked meriate odpory (cize nekonecno alebo presahujuce rozsah).Problemom je ze nema na vstup pripojene nic..cize malo by to ukazovat nuly...v com moze byt chyba?Oscilator hodin alebo referencne napatie?Skusal som pripojit na vstupy IN hi a IN LO nejake milivolty ale vobec nereagovalo...

Atlan · #2 Příspěvek od **Atlan** » 30 dub 2008, 21:21

jednou z moznosti je aj odpaleny IO. SKontroluj schemu plosak...

#3 Příspěvek od **masar** » 30 dub 2008, 21:25

A když spojíš INHI a INLO, tak také nic? Všechna napětí (INHI, INLO, REFHI, REFLO) musí být v relaci, t.j. napětí na svorkách REFHI a REFLO udávají rozsah, v jakém se může pohybovat napětí na INHI a INLO. :wink:

Devo70 · #4 Příspěvek od **Devo70** » 30 dub 2008, 21:34

Skontroluj referenčné napätie medzi vývodmi 35 a 36.

Split · #5 Příspěvek od **Split** » 30 dub 2008, 21:59

mozno to blbne preto ze tam mam dve napatove sustavy:symetrickych 5V a symetrickych 7V...pri 7 voltoch mam referencne 98mV...Ale neviem preco mam na vstupe IN HI a IN LO 200mV..teda asi tusim ale povodny autor mi doporucil aby som takto tamdal nastavovanie...asi mi chyba to kompletne zapojenie..asi az ked to dorobim tak mi to bude ukazovat nejake hodnoty...skusal som aj nakratko spojit IN HI a IN LO ale nic...

Split · #6 Příspěvek od **Split** » 30 dub 2008, 22:03

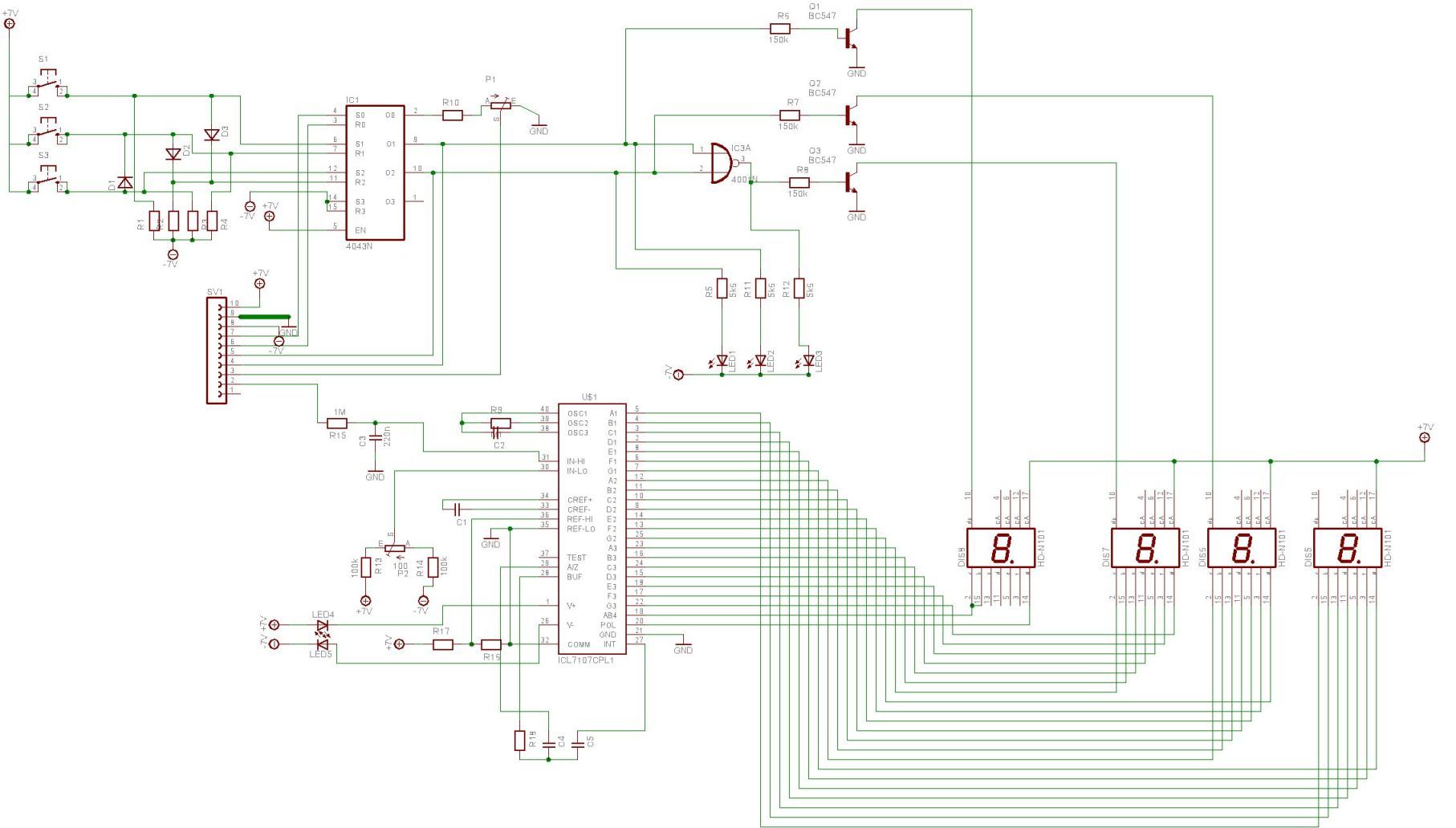

tu je aj schema...tie ledky pred napajanim 7107 tam nie su..uz je tam normalne +-5V..takisto aj zobrazovace su cez 5V

#7 Příspěvek od **PavelFF** » 01 kvě 2008, 00:14

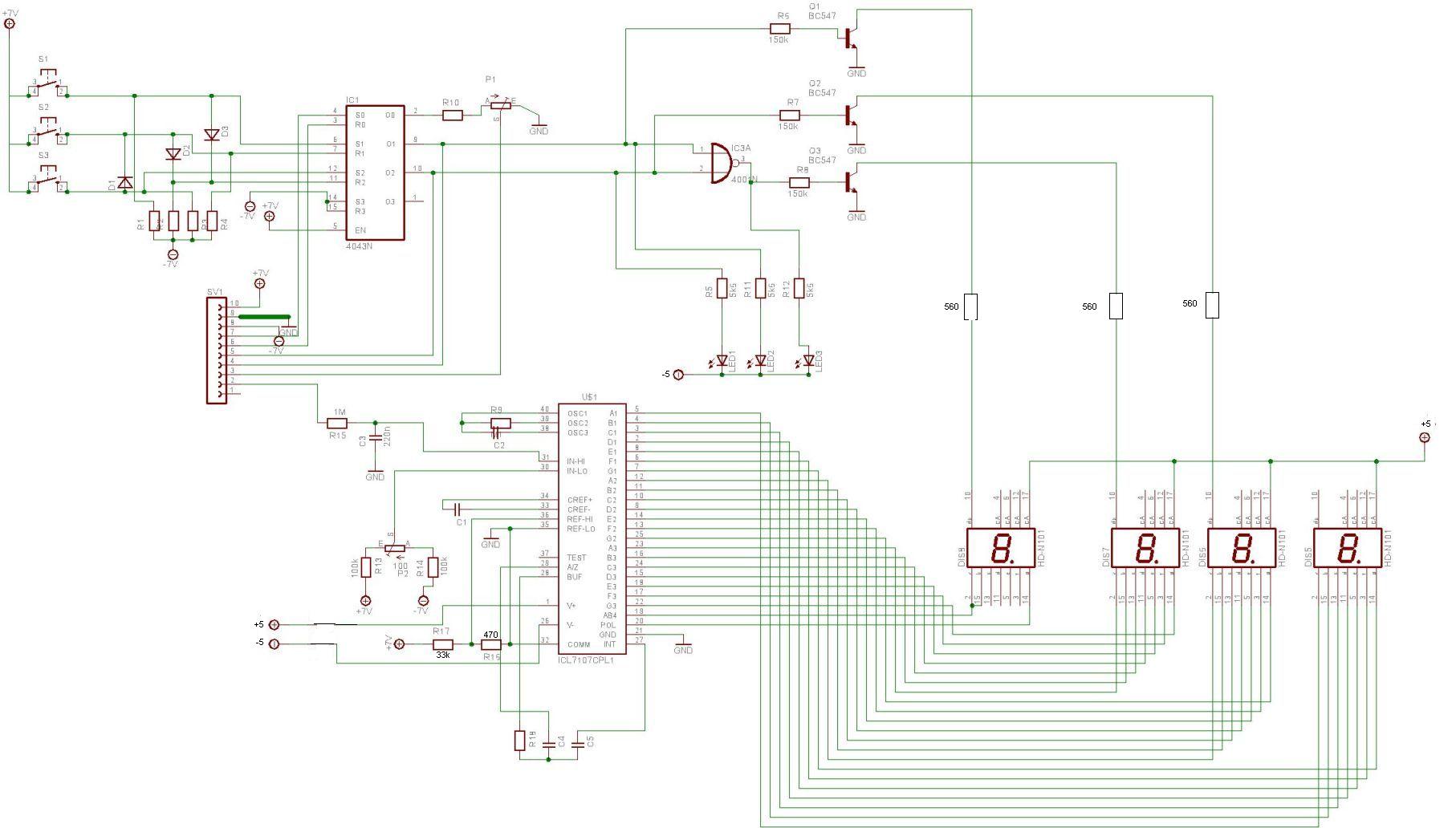

Asi bys měl obrázek upravit podle skutečného stavu, ať se vyloučí nedorozumění. Napiš kde je 5V a kde 7V, hodnoty součástek, vyházej LED4, 5,...

Spoj IN LO + INHI + COMM a už by to mělo ukázat nulu. Záleží na tom, jestli R13 a R14 jsou ve vzduchu, nebo ne. Možná máš oba vstupy mimo rozsah napájecího napětí -+5V,(např. ještě nemáš hotový zdroj +-7V, nebo nemá spojenou zem se zdrojem -+5V),... tomu bys odpomohl právě ještě spojením INHI, INLO s COMM. Jestli to nepomůže, je tam něco jinak než ve schématu.

Ale neviem preco mam na vstupe IN HI a IN LO 200mV

Proti čemu to měříš? Kde by se tam vzaly - jsou oba vstupy na stejném napětí?

Kromě toho tam nemáš nakreslené omezovací odpory k ledkám na desetinné tečky!!!

Split · #8 Příspěvek od **Split** » 01 kvě 2008, 11:45

skusal som prepojit IN hI a INLO s comm ale nic...skusil som aj pripojit IN LO k zemi ale nic...

Split · #9 Příspěvek od **Split** » 01 kvě 2008, 12:11

teraz sa mi podarilo spravit take nieco ze ked som sa dratikom ktory nebol nikde zapojeny dotkol vyvodu IN Lo tak mi na displeji zacalo vypisovat udaj -380 az -520...neviem co to ma znamenat

#10 Příspěvek od **PavelFF** » 01 kvě 2008, 12:18

Tak máš chybu v zapojení nebo odprásklý IO. Máš propájené všechny propojky a nožičky od součástek na obou stranách desky?
Pokud si věříš, že tam chybu nemáš , dej tam druhý ICL a uvidíš.

Split · #11 Příspěvek od **Split** » 01 kvě 2008, 12:39

no neviem aku chybu v zapojeni by som mal mat

#12 Příspěvek od **PavelFF** » 01 kvě 2008, 14:25

no neviem aku chybu v zapojeni by som mal mat

To je normální - od toho je to chyba. Pokud bys to věděl, tak ji opravíš a máš vyhráno.

Máš-li všechno zapojeno podle obrázku a přesto to nefunguje, vyměň ICL7107.

Až ho vyměníš , nastanou zhruba tyto varianty:
A) zjistíš, že se to chová stejně, ale ICL nebude odprásknutý. Až přijdeš na chybu, zůstane ti jeden ICL navíc
B) zjistíš, že se to chová stejně, ale ICL se chybou zapojení odpráskne jako předešlý.
C) Bude to chodit jak má

Já tipuju variantu A.

#13 Příspěvek od **jezevec** » 01 kvě 2008, 15:50

Máš propojené země obou zdrojů?

Split · #14 Příspěvek od **Split** » 01 kvě 2008, 16:55

hej..ale mam dojem ze to usporiadanie suciastok nebude dobre...ten odporovy delic treba nejak inak zostavit..ma to nieco spolocne so zemou lebo po odpojeni delica od IN Lo a nasledne prepojenie IN LO a GND sposobilo ze displej ukazovalo nejake desatiny s minusovym znamienkom...takze odporovy delic treba nejak inak nastavit le neviem jak..ale urcite nie tak ako je

#15 Příspěvek od **PavelFF** » 01 kvě 2008, 19:50

Pro účely oživení nech spojený INLO s COMM/GND. Ten dělič R13,R14 je tam proto, aby se dala vykompenzovat nula - na jezdci musí být cca nula voltů plus mínus pár mV!

Ale pokud ho máš tak jak je na obrázku, musel bys mít shodné napětí v obou větvích +-7V a přesné odpory R13, R14 s toleranci asi 1 promile (což nemáš), abys dokázal nastavit nulu. Pokud mají běžnou toleranci a napětí -+7V taky, tak na jezdci může být klidně těch 200mV, což je pochopitelně špatně. Kroucením trimrem P2 dosáhneš změnu jenom o 7mV, jenže jsi ujetý o 200mV!

Takže pro začátek spoj INLO a GND a přiveď na vstup INHI z děliče napětí proměnné napětí asi do 100mV, jestli to bude reagovat lineárně.
Později budeš muset nastavit na jezdci P2 napětí kolem pár mV (změnou R13 nebo R14) a stejně to nebude moc stabilní. Původní zapojení děliče bylo vhodnější, jen se musela zvolit správná polarita napájení podle skutečné odchylky. Doporučoval bych raději podle situace uzemnit vhodný konec P2 - tím se dostaneš na původní fungující zapojení.
