Indikator vlhkosti

Zpráva

Petr II · #1 Příspěvek od **Petr II** » 02 kvě 2008, 12:17

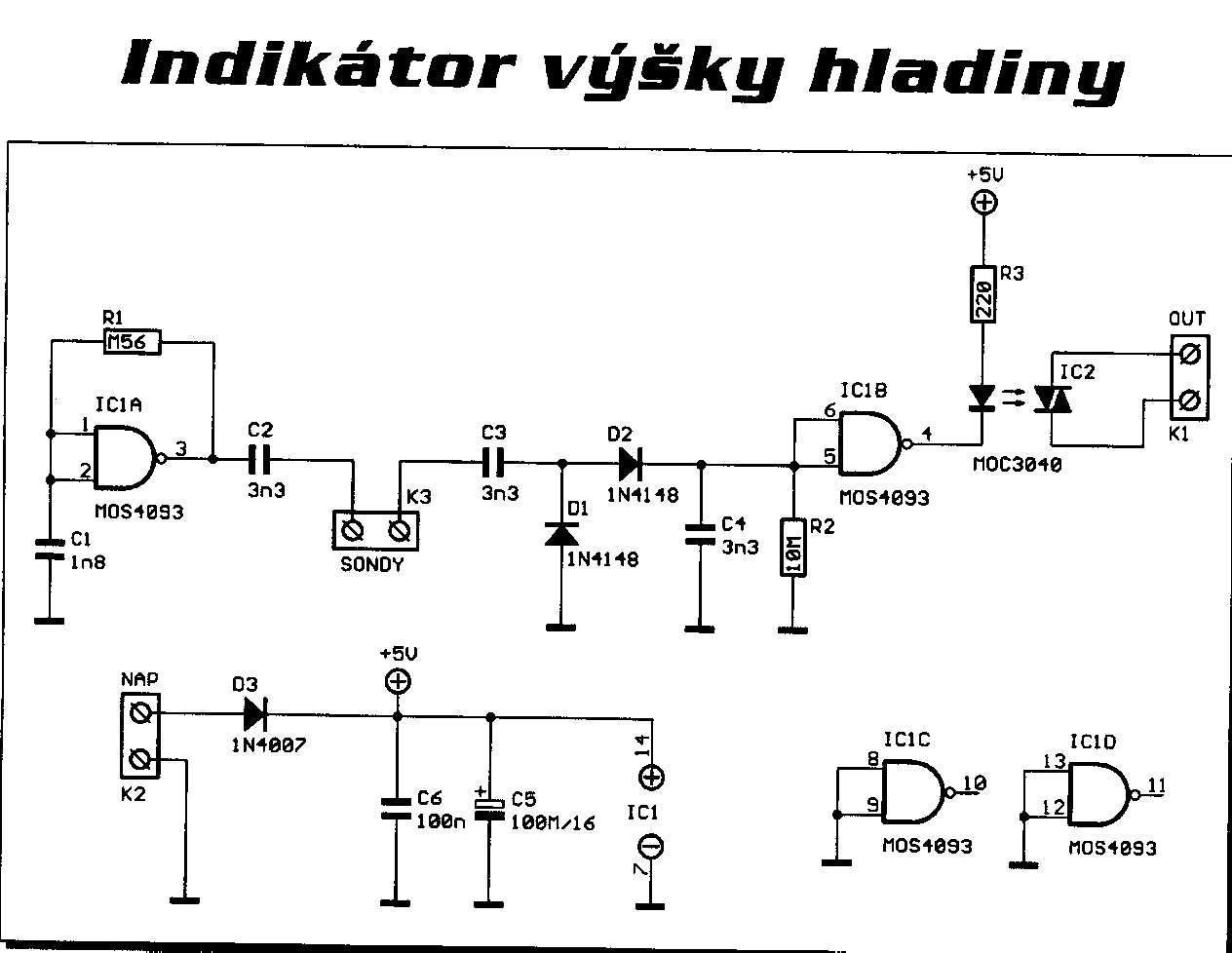

Jak upravit schema abych z indikatoru vysky hladiny udelal indikator vlhkosti? Staci dat misto odporu R2 trimr?
Dekuji!

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 02 kvě 2008, 13:00

Záleží na vnitřním odporu čidla vlhkosti. Trimr místo R2 nic nevyřeší.

#3 Příspěvek od **jandu** » 02 kvě 2008, 13:04

A to by ti idikovalo vlhkosť ako áno/nie?

Petr II · #4 Příspěvek od **Petr II** » 02 kvě 2008, 13:08

Cidla budou dva nerez draty zapichnute do zeme. Ano, potrebuji nastavit uroven, pri jake vlhkosti to ma sepnout.

Crifodo · #5 Příspěvek od **Crifodo** » 02 kvě 2008, 13:09

Záleží jestli chceš indikovat vlhkost v jediné hodnotě nebo lineárně v určitém rozmezí, jestli potřebuješ nějakou hysterezi nebo ne.
Používat logická hradla v lineárním režimu není moc vhodné (závislost na teplotě, napájecím napětí..)
V AR kdysi vyšlo schema Automatické zalévání květin, vyhodnocování komparátorem z OZ.

Petr II · #6 Příspěvek od **Petr II** » 02 kvě 2008, 13:16

Hm, tak to schema jsem nenasel. Ano, potrebuji to na automaticke zalevani zahrady. Staci me stav ano-ne. Jdu hledat to schema, predtim jsem ho asi prehlednul.

Crifodo · #7 Příspěvek od **Crifodo** » 02 kvě 2008, 13:20

AR B3/92 str. 105, dělal jsem to, je to funkční, snad někde mám i návrh dps.

Petr II · #8 Příspěvek od **Petr II** » 02 kvě 2008, 13:24

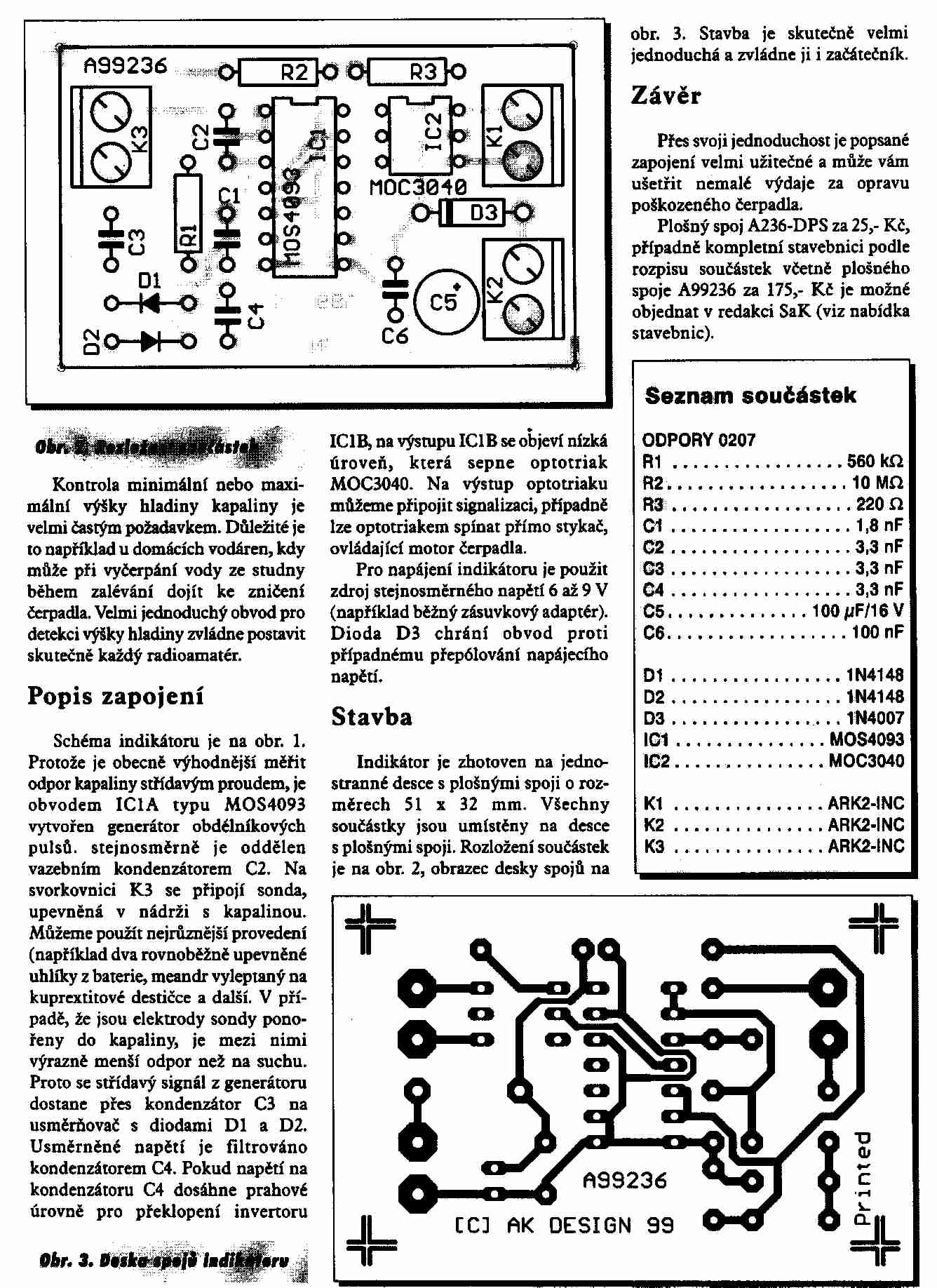

Tak jestli to je v B 2/89 tak to je dost slozite. To schema co jsem sem dal mam hotove na stole. Muzete me poradit jak by to slo nastavovat? Hmm a navic jsem byl rychlejsi nez myslenka. Ted me doslo, ze bych to navic potreboval zinvertovat. Sucho - zapnuto, vlhko - vypnuto. Najde se nekdo kdo poradi? Dekuji. Uz na to zarizeni ceka kapenkova zavlaha a zivy plot. Jo a spina to el.mag. ventil z pracky.

Petr II · #9 Příspěvek od **Petr II** » 02 kvě 2008, 13:30

Dik za dalsi odkaz, to vypada lepe. No pokud to "moje" nepujde snadno prekopat, tak budu muset udelat to. Poradite?

Crifodo · #10 Příspěvek od **Crifodo** » 02 kvě 2008, 13:38

V tvém schématu jsou v pouzdře dvě nevyužitá hradla, takže nic nebrání použít jedno k dalšímu invertování logiky, možná je tvoje zapojení funkční i bez laborování s úrovní na vstupu, mimochodem co je to "voda" a co "sucho" se dá ovlivnit i velikostí, rozestupem, umístěním elektrod. O hysterezi se v případě zalévání obvykle postará šíření vody v zemině a na přesnosti spínání pro tenhle účel už vůbec nejde.

Ta mnou dělaná závlaha měla potenciometr pro řízení bodu sepnutí, na výstupu relátko s přepínacím kontaktem, takže logika libovolná, jako akční člen čerpadlo pro akvaristy, sonda dvě nerezové tyčky zalité dentakrylem v krabičce na kinofilm, stíněným kablíkem přes jack 3,5 připojená do krabičky.

Petr II · #11 Příspěvek od **Petr II** » 02 kvě 2008, 13:42

Ano, tim rozestupem to jde "nastavit" to uz jsem zkousel, ale prave tim se me to moc nechce delat. Nejak hrube jo, ale jemnejc jsem to chtel zmenou toho odporu.
Ja zas nejsem takovej odbornik, jen pajec. Mohl bys me nacmrknout jak tu "logiku" otocit s vyuzitim tech volnych hradel? Dekuji!

Crifodo · #12 Příspěvek od **Crifodo** » 02 kvě 2008, 14:06

jak bylo řečeno výš, záleží na minimálním a maximálním odporu čidla v daném materiálu, z toho musíš vycházet. Abys nebyl jen letovací opice, je potřeba se snažit porozumět tomu, co letuješ. 4093 má podle datasheetu při 5V hysterezi 1,5V (rozdíl mezi zapnuto/vypnuto), takže jemně to moc nastavit nepůjde už z principu. Citlivost je dána usměrněným napětím z toho generátoru, tu už nezvýšíš ale můžeš ji pouze snižovat. Jestli trimrem nebo bočníkem, to je celkem jedno.
Obrácenou funkci docílíš zařazením dalšího hradla za to první, tzn. přívod na diodu optocoupleru přepojit z pinu 4 třeba na pin 11 a piny 12+13 připojit na pin 4 (a odpojit od země, pochopitelně).
http://www.national.com/ds/CD/CD4093BC.pdf

#13 Příspěvek od **Hill** » 02 kvě 2008, 14:08

Jednoduše:
- přeruš spoj od pinu 4 k optočlenu
- piny 8 a 9 nech vzájemně spojené, ale přeruš jejich spojení se zemí
- místo toho spoj piny 8 a 9 s pinem 4.
- výstup, tedy pin 10, připoj na optočlen.

Vlastně mezi výstupní hradlo a optočlen vrazíš ještě jedno hradlo ve funkci invertoru.
Všechna čtyři hradla v pouzdře totiž lze použít jako invertory.

Edit: Crifodo byl rychlejší a vybral si k tomu to druhé hradlo. Ale to je jedno, jak už jsem napsal, jen, jak koukám na plošňáky, jeho verze půjde udělat snadněji.

Petr II · #14 Příspěvek od **Petr II** » 02 kvě 2008, 14:10

Panove dekuji obema! Vyzkousim.

MOTOROLA · #15 Příspěvek od **MOTOROLA** » 05 kvě 2008, 17:21

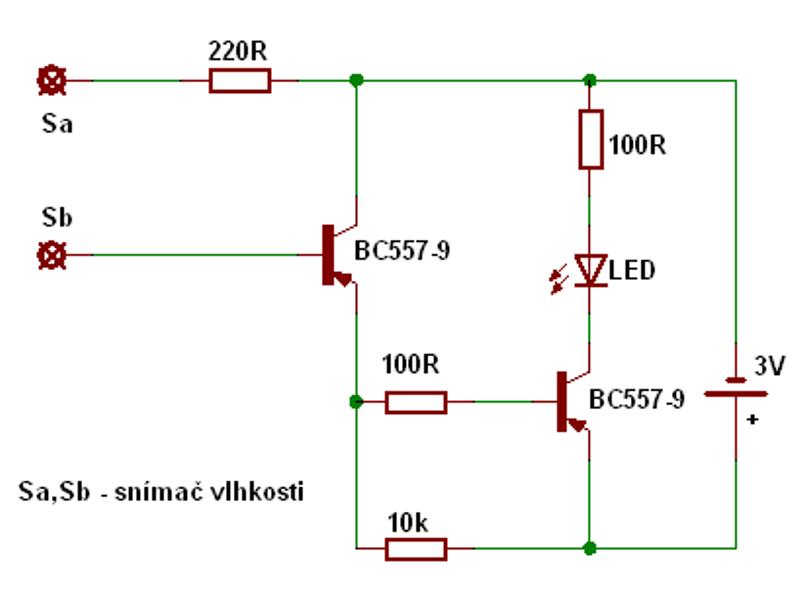

A co tohle,nestačilo by ti to pro tvé potřeby? Jednoduché a mě to slouží už několik let.
