Am modulator a Vf zesilovac

Zpráva

belkvl · #1 Příspěvek od **belkvl** » 10 kvě 2008, 20:10

Dobry den ,potřeboval bych pomoc vysílačem kontrétně s jeho částí: AM modulatorem a jeste s VF zesilovače (s tranzistorem ) .Učitel nám zadal seminární práci má mít několik destítek stran. Mam vymyslet a realizovat modulátor k tomu oscilator ,nf zesilovač a vf zesilovač).

Oscilator bych použil tříbodovy nebo krystalem řízený
NF před zesilovač bych použil nekolika stupnový.

nemá to vysílat na žadné harmonickym kmitoctu.
kmitocet si muzu zvoli od DV do SV
má mít výkon do 4 Watu

předem diky za pomoc.

Radix · #2 Příspěvek od **Radix** » 10 kvě 2008, 21:16

To máš dělat nepovolený výrobek?
Koncový VF zesilovač na 160 m někde mám nakreslený a těch 1,75 MHz není tak daleko od SV. Zkusím se potom podívat.
Jak funguje VF zesilovač s diodou?

belkvl · #3 Příspěvek od **belkvl** » 10 kvě 2008, 21:24

Ma to mit dosah jenom po budove

Radix · #4 Příspěvek od **Radix** » 10 kvě 2008, 21:34

Se čtyřmi watty?

belkvl · #5 Příspěvek od **belkvl** » 10 kvě 2008, 21:38

takle to tam bylo napsany.
Musel bych se zeptat ucitele. Byly tam dve verze jedna KV a jedna SV a ja si vylosoval tu SV.

Radix · #6 Příspěvek od **Radix** » 10 kvě 2008, 21:41

Blbý los, KV by byly lepší.
Zřejmě ta budova bude Pentagon, Escorial, nebo Causescův palác.

jardajar · #7 Příspěvek od **jardajar** » 10 kvě 2008, 21:45

Dá ti učitel kabel na anténu?

belkvl · #8 Příspěvek od **belkvl** » 10 kvě 2008, 21:46

Byly tam i jiny veci napri, zesilovac, zdroj, stroboskop, navrch jednoducheho zabezpecovaciho zarini., radio na FM

jardajar: ne

Radix · #9 Příspěvek od **Radix** » 10 kvě 2008, 22:01

Poněkud podivně rozdělené z hlediska obtížnosti.

belkvl · #10 Příspěvek od **belkvl** » 10 kvě 2008, 22:04

. Jak by to slo resit?

Radix · #11 Příspěvek od **Radix** » 10 kvě 2008, 22:17

Přečti si článek v AR 5/71 Tranzistorové zesilovače pro KV. Ty sice potřebuješ SV, ale návrh se neliší. Jen asi použiješ modernější tranzistory.

Radix · #12 Příspěvek od **Radix** » 10 kvě 2008, 23:07

Co má být ten VF zesilovač s diodou?

belkvl · #13 Příspěvek od **belkvl** » 11 kvě 2008, 08:43

ta dioda ma byt k modulatoru ne VF zesilovaci
bud diodovy symetricky
kruhovy

a nebo kolektorovy

Radix · #14 Příspěvek od **Radix** » 11 kvě 2008, 11:06

Ten diodový mudulátor je snadný, ten už máš určitě jako první.

belkvl · #15 Příspěvek od **belkvl** » 11 kvě 2008, 13:46

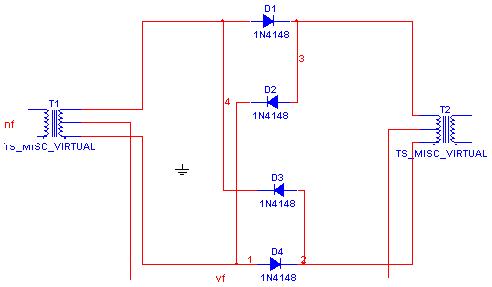

pouziji tento
za diody pouziji schotkyho nebo germaniovy
pokud by bylo mozne i 1n4148
