TENSAI TCT 56-HX

Zpráva

lalibook · #1 Příspěvek od **lalibook** » 25 čer 2008, 20:48

Nazdos majstri. Mojej mamke sa udajne podarilo zapnut TV vo chvily ked zapli prud po vypadku, co malo za nasledok ze nieco zdymelo a na obrazovke su len nejake modre bodky a jeden kruh tiez modry v lavo dole. Chcem sa opytat ci ma vobec zmysel pustat sa do opravy tejto TV preto ci nahodou neodisla obrazovka. Po rozobrati som hned videl dva vystrelene elity 100mF/160V jeden na PWB a jeden na MB + zhorena zenerka. Ma vobec zmysel zacat. Ked tak by som poprosil o schemu. Dakujem
PS: TENSAI to je kua znacka cely den som bruzdal po nete a nic, aspon to sasko ak by som vedel

durkovic · #2 Příspěvek od **durkovic** » 25 čer 2008, 21:48

tak vymen tie dva elyty + tu zenerku , prejdi okolite sučiastky, poprípade horizontal a vertikal a ich koncove trandy a pak to daj do elektriky čo to spravi , myslim že už viac nemôžeš stratit, ešte by som pozrel na pozistor v zdroji

lalibook · #3 Příspěvek od **lalibook** » 25 čer 2008, 21:59

durkovic píše:tak vymen tie dva elyty + tu zenerku , prejdi okolite sučiastky, poprípade horizontal a vertikal a ich koncove trandy a pak to daj do elektriky čo to spravi , myslim že už viac nemôžeš stratit, ešte by som pozrel na pozistor v zdroji

Mile rad by som vymenil tu zenerku len neviem co je zac, je uplne fprdely, preto shanam schemu.

durkovic · #4 Příspěvek od **durkovic** » 25 čer 2008, 22:21

lalibook píše:
durkovic píše:tak vymen tie dva elyty + tu zenerku , prejdi okolite sučiastky, poprípade horizontal a vertikal a ich koncove trandy a pak to daj do elektriky čo to spravi , myslim že už viac nemôžeš stratit, ešte by som pozrel na pozistor v zdroji

Mile rad by som vymenil tu zenerku len neviem co je zac, je uplne fprdely, preto shanam schemu.

aha njn snad sa u niekoho najde

Michal0 · #5 Příspěvek od **Michal0** » 25 čer 2008, 23:34

nevieš ake je to chassis?

#6 Příspěvek od **Killroy** » 25 čer 2008, 23:57

Tensai bylo několik různých chassis a do některých se dávaly Aiwy. Není ta zenerka náhodou paralerně k napájecí větvi pro vertikál co se tahá ze sec. VN trafa?(za rezistorem 3R3/3W). Ten zdroj je samokmit s tranzistory anebo je s kontrolérem?

Killroy

lalibook · #7 Příspěvek od **lalibook** » 21 črc 2008, 08:17

Tak dnes som po dlhom case zas vylozil tuto tv na stol, ze pomeram napetia na zdroji, no prd z toho lebo nemam stale ani schemu a napetia nie su ani na DPS.

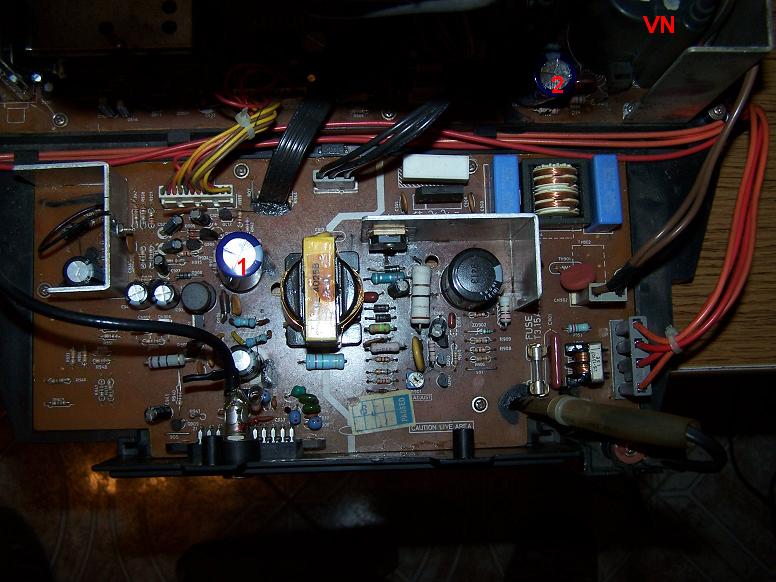

To Killroy: pls kukni ten zdroj. Na jednej fotke su vidiet elity co som menil.
Dufam ze sa uz niekto z Vas stretol s touto TV, podla fotiek ju spozna a bude tak dobry ze posle schema.
Dikes.

xxxe · #8 Příspěvek od **xxxe** » 21 črc 2008, 08:55

Co ten rezistor u diodového můstku?Co můstek?A ten nafouknutej kond na fotce taky dej novej.

#9 Příspěvek od **Killroy** » 21 črc 2008, 10:24

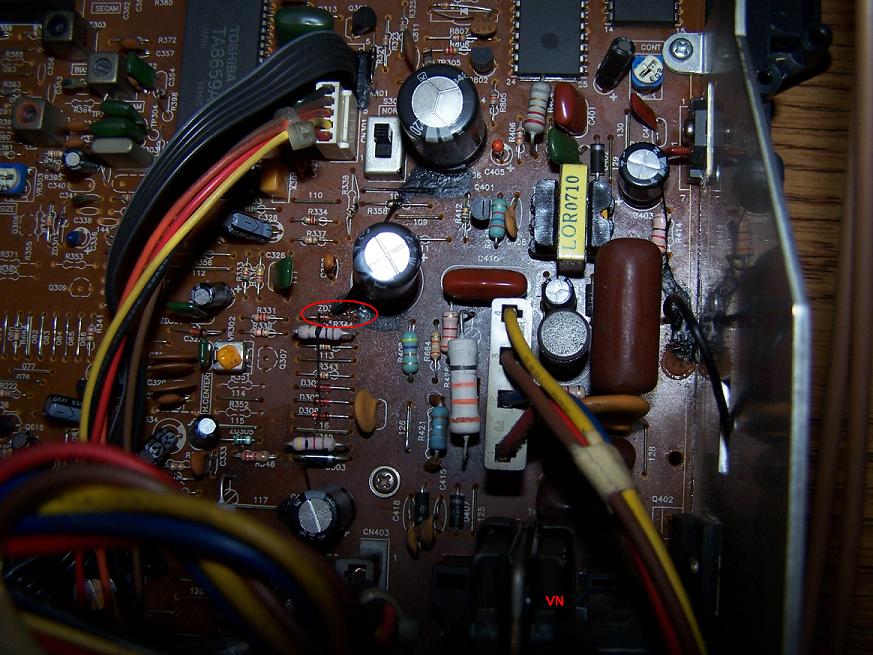

Ten zdroj je samokmit a pokud máš trochu zkušeností, není problém ho opravit. Schéma nepotřebuješ. Obrázek první - malý elyt vpravo od impulz. trafa nalepený na velkém rezistoru je to kritické místo.

Killroy

Peterseal · #10 Příspěvek od **Peterseal** » 21 črc 2008, 11:05

Mozno sa mi to len zda s tej foto,ale nemas nafuknuty aj hlavny filtracny elit?A na 2. foto ten 2200uF alebo kolko ma je tiez nafuknuty.

Lukas-Peca · #11 Příspěvek od **Lukas-Peca** » 21 črc 2008, 13:09

Nemá. Ty ellyty s plastovou čepičkou nahoře jsou vždycky ,,nafouklé".

lalibook · #12 Příspěvek od **lalibook** » 21 črc 2008, 13:16

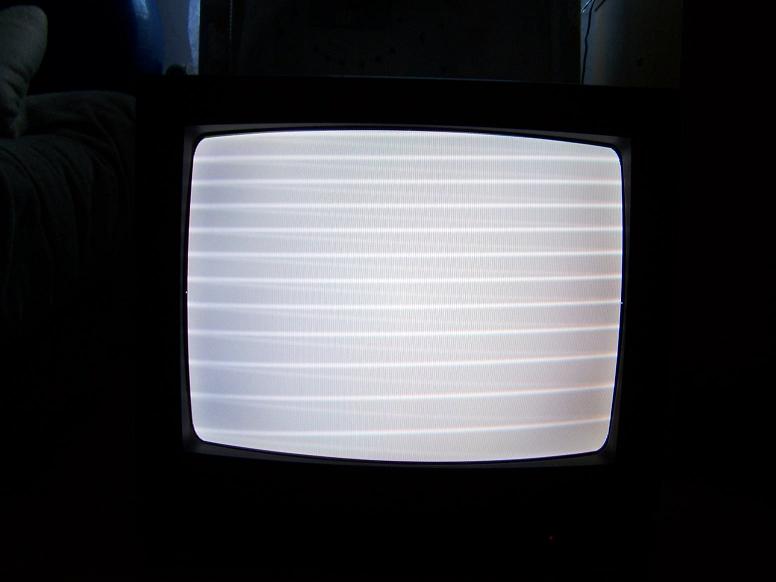

vymene vsetky elity okrem toho z plast. vrchom, miesto tej odpalenej zenerky som dal zenerku ZD0,5W 2,4V po zapnuti chvalabohu nic nezhorelo, obraz nabehol ale len sivy s bielymi horizont. pruhmy na kazdych 5cm, tv nereaguje na nic. Co fcil???

lalibook · #13 Příspěvek od **lalibook** » 21 črc 2008, 16:46

Vyzistil som ze ta zenerka je CC2 cize na 10V ale ani po jej vymene ziadna zmena. Vyzera to takto, tie pasy sa vobec nepohnu. Neviete co stym???

Mysteri · #14 Příspěvek od **Mysteri** » 21 črc 2008, 17:27

Stiahni Ug2. Ak nebude zmena, ešte môže byť závada na RGB doske - bez napätia 12V alebo 200V.

lalibook · #15 Příspěvek od **lalibook** » 21 črc 2008, 17:41

Mysteri píše:Stiahni Ug2. Ak nebude zmena, ešte môže byť závada na RGB doske - bez napätia 12V alebo 200V.

UG2 som stiahol uplne, zmena je jedine taka ze tie pasy su vidiet slabsie a hned som pomeral napetia, tu su R-2,42V, G-2,50V, B-2,52V.
12V - 11,38V a 200V - 193V.
Hmmm?
