USB kabel

Zpráva

edison255 · #1 Příspěvek od **edison255** » 31 črc 2008, 12:49

nazdar nazdar koupil jsem si vebkameru k pc a po nějakém čase jsem si řekl že by bylo vhodný udělat si usb ( :arrow:

´´PRODLUŽOVÁK,,) no normálně takovej prodlužovací kabel usb abych mohl kameru k pc připojit na věčí vzdálenost zkouknul jsem internet ale tak jsou kabely do 5 metrů potřeboval jsem delší tak jsem si koupil asi za 38 kč usb koncovku a usb protikus na koncovku jsem naletoval drátky a na protikus taky ale nevím jak je mám zapojit jelikož jsou tam 4 ,,kolíky´´ a taky nevím jestli jsou všechny kolíky v usb koncovce od kamery zapojený prosím poraďte

Jirka · #2 Příspěvek od **Jirka** » 31 črc 2008, 13:11

http://hw.cz/Teorie-a-praxe/Dokumentace ... hrani.html
http://internet.vprdeli.com/fotoarchiv/ ... u/usb2.gif

Ale pro vzdálenosti delší než 5m se doporučuje používat aktivní USB prodlužováky! http://www.alza.cz/kabel-usb2-0-prodluz ... d62901.htm

edison255 · #3 Příspěvek od **edison255** » 31 črc 2008, 13:26

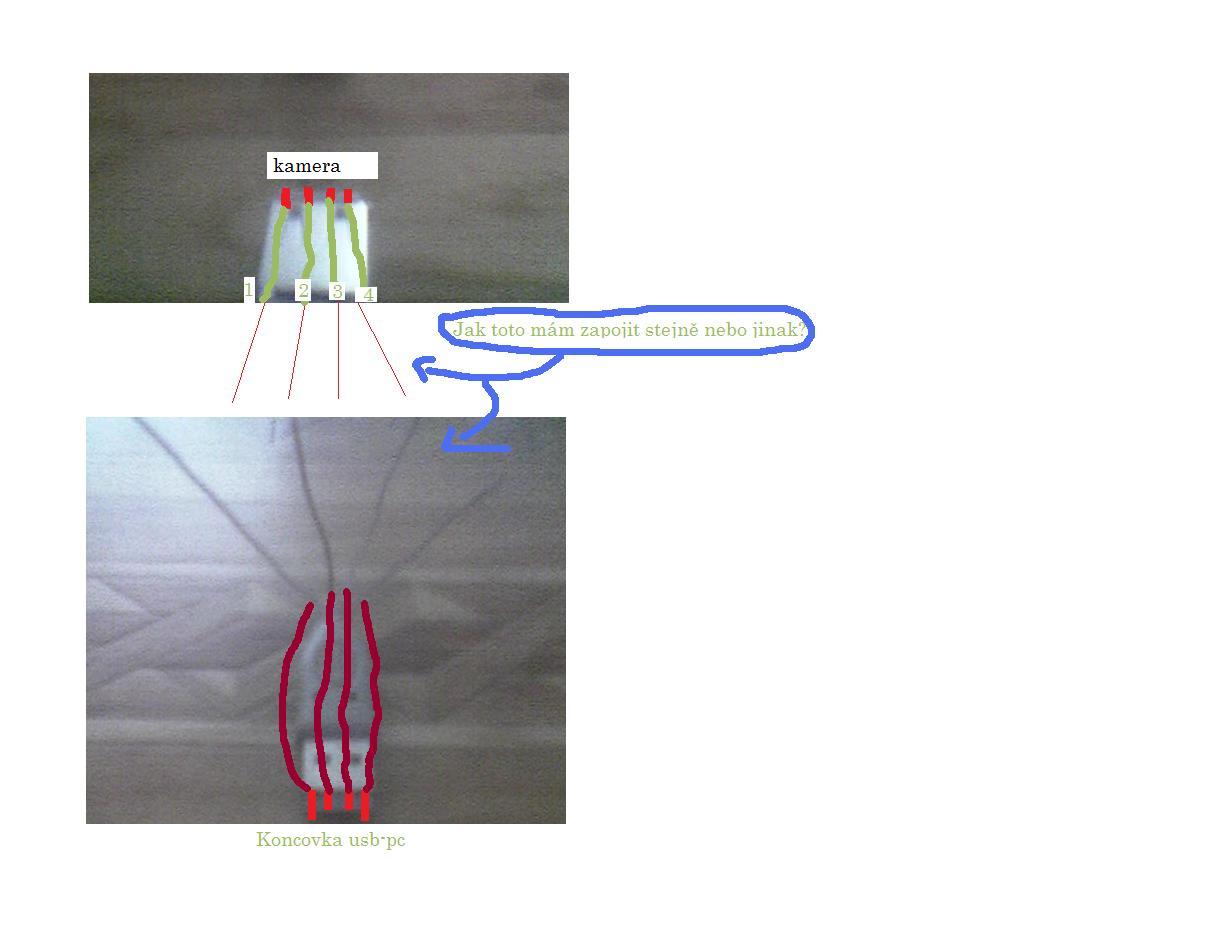

Prosím mohli byste mi to zapojení kabelu upravit v obrázku který jsem sem dal?

edison255 · #4 Příspěvek od **edison255** » 31 črc 2008, 13:31

Vlastně nemusíte už jsem to pochopopil

Jirka · #5 Příspěvek od **Jirka** » 31 črc 2008, 13:52

Je to jednoduché, kabel musí být přímý (prodlužovák). Tak jak máš vývody na USB v PC, musí být ve stejném sledu i na výstupu prodlužováku.
http://pinouts.ru/SerialPortsCables/usb ... nout.shtml

#6 Příspěvek od **rnbw** » 31 črc 2008, 16:00

USB je do 5m. Preto sa dlhsie kable nerobia a treba pouzit ten aktivny. Je to vlastne 1-portovy USB hub, napajany je cez USB. Skusal som 4 za sebou (ale nebol to ten typ) a fungovalo to. Ak ma byt na konci zariadenie bez vlastneho zdroja, tak je mozne, ze bude nutne dat tam este hub s napajanim.

Marie Fůrie · #7 Příspěvek od **Marie Fůrie** » 31 črc 2008, 16:14

USB specifikace neříká nic o 5 metrech, je v ní specifikována impedance kabelu a zpoždění signálu z jednoho konce na druhý. Pokud se použije nějaký nevhodný kabel, tak i 5m může být moc.

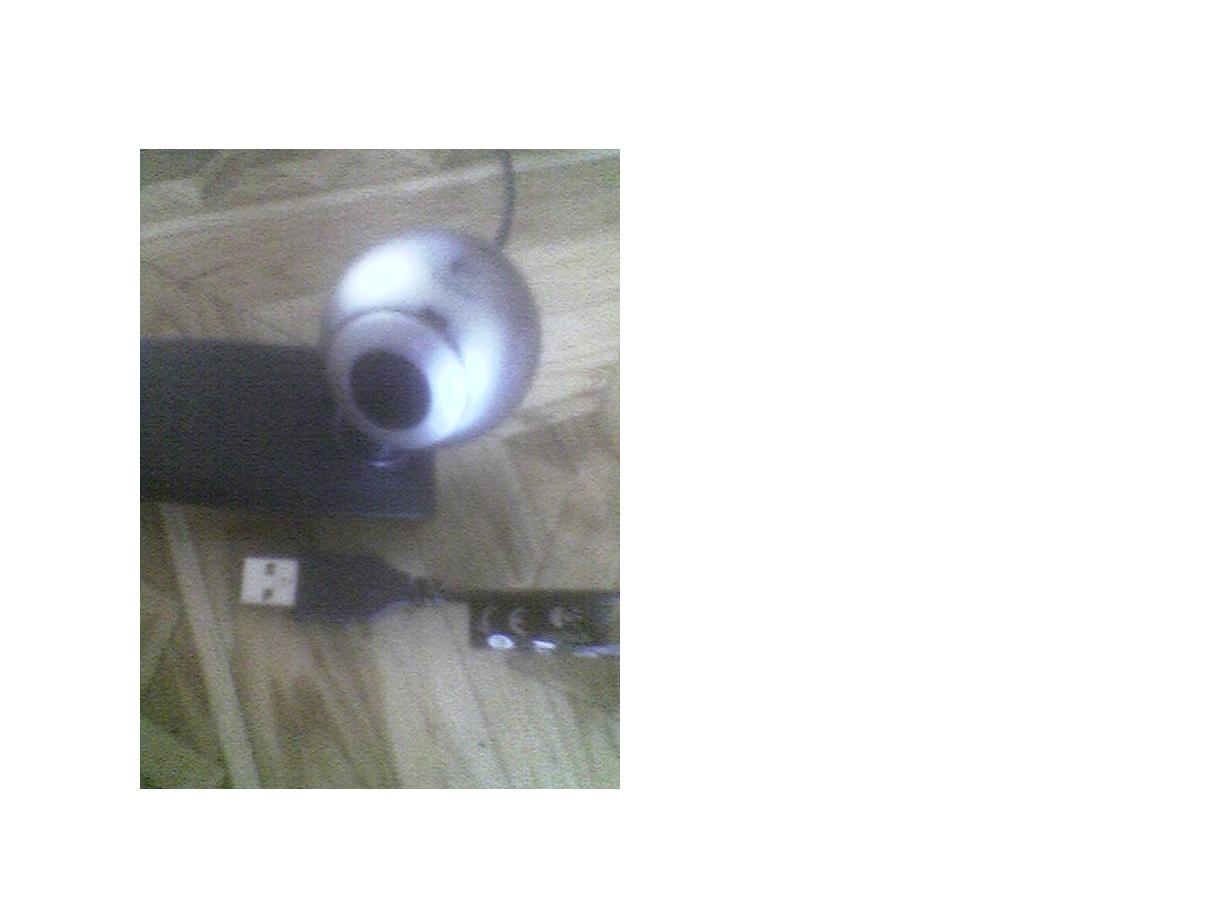

edison255 · #8 Příspěvek od **edison255** » 31 črc 2008, 17:47

No tak pokračuju ve výrobě :twisted:

prodlužováku :wink:

už mi zbývá jenom namontovat na konec kabelu ten protikus (ještě čekám až se mi doleptá kuprextit v fecl3 na kterej protikus naletuju ale myslím že tu půjde a pak ještě namontovat do pěkné krabičky

#9 Příspěvek od **rnbw** » 31 črc 2008, 17:49

http://www.usb.org/developers/usbfaq/#cab1

The cable length was limited by a cable delay spec of 26ns to allow for reflections to settle at the transmitter before the next bit was sent. Since USB uses source termination and voltage-mode drivers, this has to be the case, otherwise reflections can pile up and blow the driver. This does not mean the line voltage has fully settled by the end of the bit; with worst-case undertermination. However, there's been enough damping by the end of the bit that the reflection amplitude has been reduced to manageable levels. The low speed cable length was limited to 18ns to keep transmission line effects from impacting low speed signals.

Takze do krabicky by som to velmi nemontoval

p32 · #10 Příspěvek od **p32** » 31 črc 2008, 18:38

Jestli mohu taky trochu k tomu přidat, tak můžeš klidně mít i 20 m prodlužku. V té tabulce máš nějaké óhmy, tak si vypčítej podle délky, napětí, odporu vedení jaký musíš mít průřez vodiče, abys
a) měl co nejmenší ztráty napětí na vedení
b) abys dodržel zhruba stejné podmínky pro přenos

Jestli máš po ruce rozdělaný kabel USB, tak dej 2x větší průřez (ne průměr) na těch 20 m a budeš mít pokoj :lol:

#11 Příspěvek od **rnbw** » 31 črc 2008, 18:57

A ako donutis signal, aby isiel tym kablom rychlejsie?

Jirka · #12 Příspěvek od **Jirka** » 31 črc 2008, 20:30

Navíc datový pár vodičů by měl být kroucený. Jsem zvědav, jestli to bude fungovat. A vůbec, jak dlouhý to děláš podlužovák?

MaH · #13 Příspěvek od **MaH** » 01 srp 2008, 10:18

Teoreticke maximum USB 2 se pohybuje kolem 6ti metru. Je to dano zpozdenim signalu atd. viz tabulka vyse.

pro p32: charakteristicka impedance kabelu neni to same, co odpor vodicu. Takhle to proste nefunguje.

Banda · #14 Příspěvek od **Banda** » 01 srp 2008, 11:08

rnbw píše:A ako donutis signal, aby isiel tym kablom rychlejsie?

Tak, jak to nefyzikové dělají všude:" podplatit " :wink:

p32 · #15 Příspěvek od **p32** » 01 srp 2008, 11:46

Banda píše:
rnbw píše:A ako donutis signal, aby isiel tym kablom rychlejsie?

Tak, jak to nefyzikové dělají všude:" podplatit "

Jo přesně tak :lol:

Co byste chtěli zrychlovat ? Pro ty méně chápavé : pŕepnul bych to v počítači z USB 1.1 na USB 2.0 a pak bych se divil proč dělají tu kameru jen s pomalými obvody pro USB 1.1 :wink:

to MaH: ale myslím že to tak funguje, zvláště když se bavíme o napájení přes to USB. Nepředpokládám, že tam bude rapidní úbytek napětí, ale bude to fungovat stejně, jako by dal 4 kabely 5 m za sebe. Pokud by tam dal externí adaptér, jak tady někteří radili, tak nemusí vůbec nic řešit.
