patt_01 · #1 Příspěvek od **patt_01** » 11 srp 2008, 20:46

ahoj

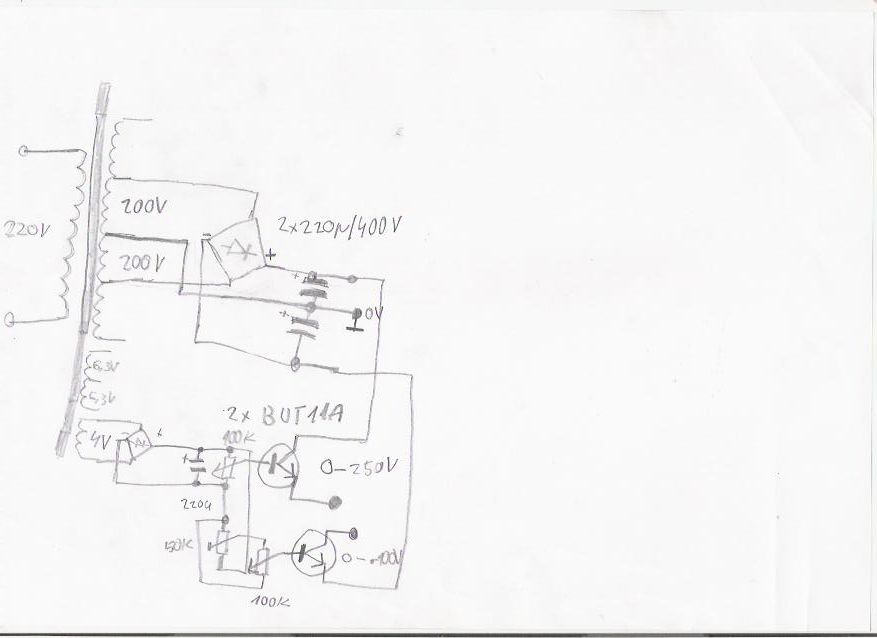

chci spáchat regulovanej zdroj anodového napětí a předpětí g1, chci to potom na tester elektronek. Ještě tam udělam regulaci g2, ale chci vědět, jestli to takhle dělam dobře, protože mi to nefunguje

jardajar · #2 Příspěvek od **jardajar** » 11 srp 2008, 20:49

Asi neděláš, ale hodně toho najdeš tady...

#3 Příspěvek od **Sendyx** » 11 srp 2008, 20:56

A nechceš raději celej tester elektronek ?

Crifodo · #4 Příspěvek od **Crifodo** » 11 srp 2008, 21:00

při pohledu na to schéma, a dokud jsi naživu, nechceš raději napřed pročíst nějaké základy elektroniky a ještě před tím základní poučky o funkci usměrňovačů, tranzistorů a tak podobně?

#5 Příspěvek od **Sendyx** » 11 srp 2008, 21:06

To jsem raději nechtěl ani komentovat

patt_01 · #6 Příspěvek od **patt_01** » 11 srp 2008, 22:08

Ten horní gretz s filtrací by měl být zapojen dobře ne? Celý schéma sem nezkoušel, nemam zapojenou regulaci předpětí 0-100V. Myslel sem že z +pólu z gretzu mam proti středu asi 250V, to sem chtěl regulovat, tak sem na kolektor připojil +pól z gretzu a emitor byl výstup. jako řidicí napětí tranzistoru sem použil vinutí ze žhavení, usměrnil a přes poták do báze.
-pól z gretzu dá proti středu asi -250V, to by stačilo regulovat stejně jako sem popisoval výše, akorát se musí přivést záporné napětí -250V na emitor a výstup je kolektor.

#7 Příspěvek od **jezevec** » 11 srp 2008, 22:37

Budeš se asi divit, ale ono to nebude fungovat. Jak ti radil Crifodo, nauč se funkci tranzistoru...

radekrd · #8 Příspěvek od **radekrd** » 11 srp 2008, 23:04

No nevím jestli je bezpečné za tohoto stavu pochopení elektroniky pouštět se do vysokého napětí? Hm tranzistory už dneska, zdá se, jaksi nejsou v módě mezi začátečníky (Že by příliš bezpečné napětí - žádný odvaz?).

patt_01 · #9 Příspěvek od **patt_01** » 12 srp 2008, 00:43

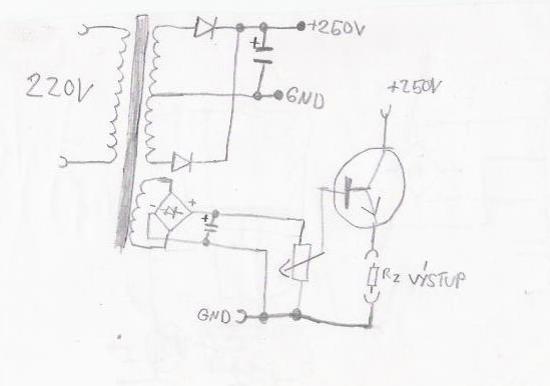

už asi vim v čem sem udělal chybu, mohlo by tohle fungovat?

BOBOBO · #10 Příspěvek od **BOBOBO** » 12 srp 2008, 07:58

Jardajar Ti radí dobře . Koukni se na to druhé vlákno . Je tam válka o zdroje . bobobo

#11 Příspěvek od **jezevec** » 12 srp 2008, 10:12

patt_01 píše:už asi vim v čem sem udělal chybu, mohlo by tohle fungovat?

Jo, teda pokud ti nevadí, že na výstupu bude max. cca 5V.

patt_01 · #12 Příspěvek od **patt_01** » 12 srp 2008, 10:56

jezevec píše:
patt_01 píše:už asi vim v čem sem udělal chybu, mohlo by tohle fungovat?

Jo, teda pokud ti nevadí, že na výstupu bude max. cca 5V.

Proč 5V? Když bude na bázi asi 5V, tak by měl bejt naplno otevřenej ne? nebo dát na bázi 250V, to se ten tranzistor tozletí ne?

#13 Příspěvek od **jezevec** » 12 srp 2008, 11:08

patt_01 píše:
jezevec píše:
patt_01 píše:už asi vim v čem sem udělal chybu, mohlo by tohle fungovat?

Jo, teda pokud ti nevadí, že na výstupu bude max. cca 5V.

Proč 5V? Když bude na bázi asi 5V, tak by měl bejt naplno otevřenej ne? nebo dát na bázi 250V, to se ten tranzistor tozletí ne?

Mohl bych ti to vysvětlit, ale to bys za chvíli zapoměl. Vem si literaturu, o tom, jak je řízen tranzistor. Prostuduj a odzkoušej na nějakém malém napětí, třeba 12V, princip zůstává stejný.

BOBOBO · #14 Příspěvek od **BOBOBO** » 12 srp 2008, 11:15

Ad jezevec . Tedy nevím , ale jestli spojí svorky na 250V a nespojí GND a pustí do báze víc jak 0,5V , tak má podle mne na výstupu ihned 250 V . Ale jestli vynechá "pomocný zdroj" do báze a ten poťám v hodnotě M5 zapojí taky na 250 , bude regulovat . Či ne-li ?

DolfiG · #15 Příspěvek od **DolfiG** » 12 srp 2008, 16:11

Tranzistoru sa nič nestane až do hornej polohy potenciometra, kedy pravdepodobne zhorí aj potenciometer aj tranzistor.

Potenciometer M5 na 250 V bude trochu regulovať tranzistor. No pri 0,5 mA cez potenciometer, veľký výstupný prúd čakať nemôže. Naviac, výstupné napätie bude veľmi mäkké. A opäť, horný koniec potenciometra je nebezpečný pre tranzistor. (Napríklad je možné do horného prívodu potenciometra zapojiť odpor, trebárs 10 k/ 6 W, ktorý trochu ochráni tranzistor. No zhorší regulačný rozsah a podobne).
