kmitanie stabilizatoru?

Zpráva

Split · #1 Příspěvek od **Split** » 23 srp 2008, 14:44

Moze byt ze by stabilizatory 7805 a 7905 kmitali aj kedbyze su pred vstupom a za vystupom stabilizatorov 100nF kondenzatory?Kmita to asi 10 mV hore dole a potrebujem pri jednom meracom pristroji merat milivolty ale pri napojeni +5V cez 10kohm odpor a potenciometer 500ohm v serii som na bezci potenciometra nameral hodnotu 10 mV ktora isla opakovane do minusu a zase do plusu..a mam dojem ze by to napatie nemalo takto behat

#2 Příspěvek od **EKKAR** » 23 srp 2008, 15:06

Hodně záleží na výrobci stabilíku - některé vyžadují pro správnou funkci tu katalogovou kapacitu navýšit. Dej mu 10-100uF na vstup - obzvlášť jestli je dál jak 10cm od nejbližšího vyhlazovacího kondu a na výstupu zkus těch 100nF také zvýšit - ale pozor na větší kapacity, víc než 1uF bych na výstup nedával. Obzvlášť záporné stabilíky pak rády kmitají, pokud nemají na výstupu aspoň nějakou minimální zátěž - stačí 1k0 odpor s LEDkou jako indikátorem a bývá pomoženo.

renda15 · #3 Příspěvek od **renda15** » 23 srp 2008, 15:08

Tyto stabilizátory musí být zatíženy minimálním odběrem, který je v řádu desítek mA. Pokud nejsou může to způsobovat problé. Blokovací kondenzátory je nejlépe připájet přímo na vývody.

AmarokCZ · #4 Příspěvek od **AmarokCZ** » 23 srp 2008, 16:25

Při malém odběru do 10mA to občas dělá, u datasheetu jednoho výrobce jsem dokonce vyčetl, že na VÝSTUPU musí být minimálně 10uF jinak to údajně kmitá.

ZdenekHQ · #5 Příspěvek od **ZdenekHQ** » 23 srp 2008, 16:45

Nebo to zahoď a dej tam LM317.

#6 Příspěvek od **masar** » 23 srp 2008, 17:36

...Kmita to asi 10 mV hore dole a potrebujem pri jednom meracom pristroji merat milivolty...

Je třeba napsat, čím jsi to měřil, případně nakreslit schema toho zapojení měřícího obvodu. Popis není zcela srozumitelný. Jest-li stabilizátory kmitají a na jakém kmitočtu, lze spolehlivě zjistit např. osciloskopem. Použil's ho? :wink:

Split · #7 Příspěvek od **Split** » 23 srp 2008, 17:55

ne nepouzil..obycajnym voltmetrom do 200mV som to meral..mal som zapojene v serii 10k a potenciometer 500ohm voci zemi...

#8 Příspěvek od **masar** » 23 srp 2008, 19:00

Zřejmě máš na mysli digitální 200mV měřidlo. V tom případě zkus dát paralelně k potenciometru 500Ohm kondenzátor cca 1uF. Pokud kolísání zmizí, bylo způsobeno kmitáním. :wink:

Split · #9 Příspěvek od **Split** » 24 srp 2008, 14:56

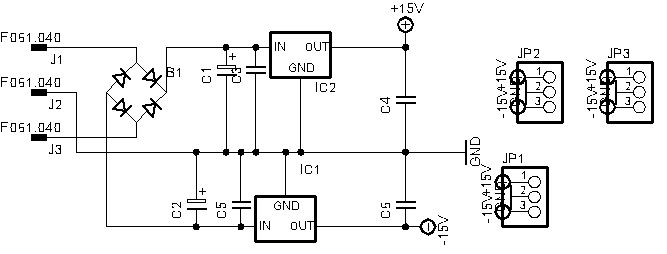

tak neviem..davam schemu zdroja..trafo je 2x16V 1,3 A..posudte ci je to dobre postavene alebo nie

SMITH · #10 Příspěvek od **SMITH** » 24 srp 2008, 19:51

Doplň ešte LED ako Ti radil EKKAR a malo by to chodiť .
P.S Na obe sekcie .

EDIT . Prípadne sa ešte dávajú paralerne k usmerňovacím diodám keramické kondenzátory 68n

#11 Příspěvek od **EKKAR** » 24 srp 2008, 20:09

Split píše:tak neviem..davam schemu zdroja..trafo je 2x16V 1,3 A..posudte ci je to dobre postavene alebo nie

Taky je důležité, jak daleko je první ("sběrný") elyt za usměrňovačem od vstupu stabilíku - jak je to více, než asi 10cm, je dobré dát další relativně velký elyt těsně ke stabilu. Ty blokovací keramické je NUTNÉ dát co nejblíže k vývodům - klidně i v SMD provedení přímo ze strany spojů. A pokud je nutné dávat větší kondík i na výstup, je potřeba pamatovat na zpětnou diodu - stačí obyčejná usměrňovací, zapojená "antiparalelně" ke stabilíku - je to proto, aby se v okamžiku vypnutí nevybíjel kondík na výstupu pomaleji, než ten na vstupu stabilíku a tím nevzniklo opačné napěťové namáhání - u stabilu 78xx aby nebyl výstup kladnější, než vstup a u 79xx obráceně. O případné minimální zátěži výstupu stabilíku už se tady mluvilo.

Split · #12 Příspěvek od **Split** » 25 srp 2008, 11:21

no napajkoval som tie kondiky priamo na vyvody stabilizatorov aj zatazil a v podstate ten delic funguje..LENZE...ono by to malo ukazovat 180 mV na tom potenciometri..a problem je v tom ze na multimetri to 180 mV ukazuje ale na panelovom metri to ukazuje 136 mV a to som este musel natstavovaci trimer vytocit skoro za roh...ja viem ze to bolo nastavene ale neva to nastavim potom..skorej ma stve to ze panelovy meter s 7107 neukazuje to co ukazuje multimeter s 7106...ten panel meter je napajany +-5V...v papieriku uvadzaju maximalne napajacie napatie 7-11V DC a na stranke gme je napajanie 6-9V DC..takze je chyba v napajani?

#13 Příspěvek od **EKKAR** » 25 srp 2008, 16:48

Aha - takže Ty potřebuješ nastavit referenční napětí na 7107? No tak to se nedivím, že Ti to kmitá - ten šváb má vlastní interní oscilátor a dělá psí kusy s V-metrem, připojeným na URefHi. Podívej se po nějakém osvědčeném zapojení - 7106 má napájení 9V, ze kterého si vnitřním stabilizátorem dělá synteticku nulu přibližně 2,6V nad záporným napájecím napětím, to si drží - kladné napájecí napětí se může pohybovat až do pouhých 4,4V nad touto umělou zemí (svorka COMM) - neboli celkem pouhých 7V. Při nižším napětí obvod sice pracuje, ale nespolehlivě. Převodník 7107 má napájení +/- 5V s tím, že z kladné větve se napájejí LED zobrazovače a ze záporné větve se napájí pouze vnitřní operační zesilovač vstupního obvodu. Některé prameny tvrdí, že je lépe nahradit vnitřní napěťový normál vnějším referenčním zdrojem, například s TL431. Reference se tak i tak nastaví jednoduše tím způsobem, že se stavěný V-metr připojí k vnějšímu napětí menšímu než je jeho maximum spolu s kontrolním a trimr na referenci se nastavuje tak dlouho, až oba V-metry ukazují stejný údaj - jak stavěný, tak kontrolní. Jestli to nepůjde, písni mi po ICQ, něco vymyslíme.

Split · #14 Příspěvek od **Split** » 25 srp 2008, 18:43

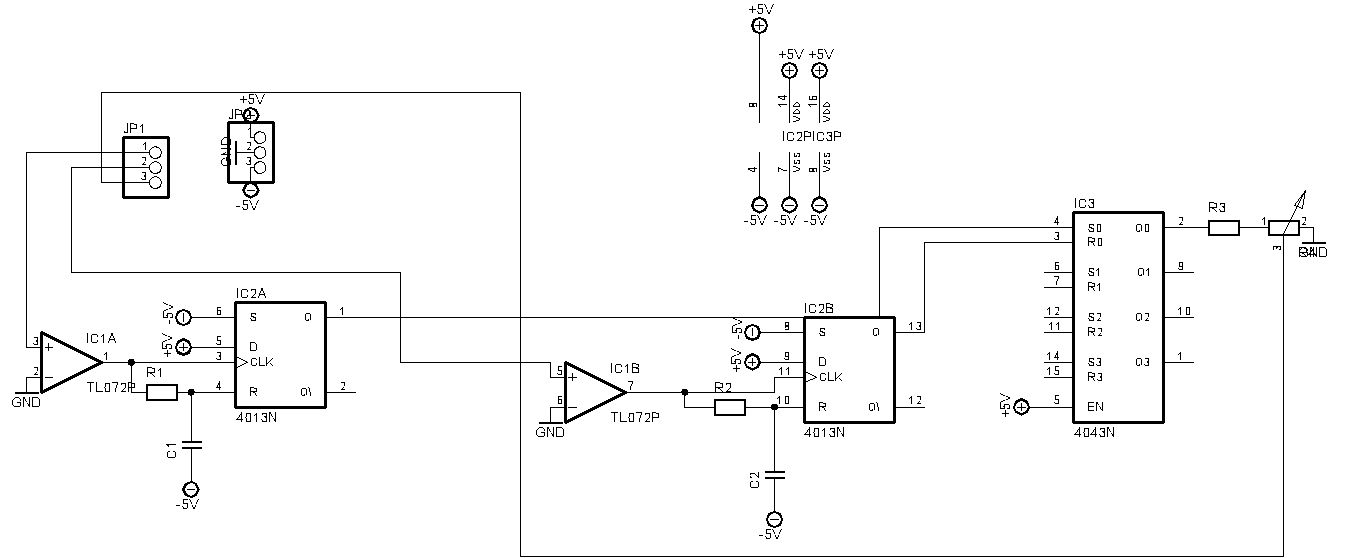

nenene...asi som to zle napisal..takze od zaciatku..staviam wattmeter ktore je stavany tak aby vysledok zobrazoval jeden z uvedenych integracov..ked som staval wattmeter (plosak) tak som ho skusal na multimetri s LCD displejom(teda predpokladam ze vnutri je nejaky klon 7106)...a tam ukazoval vcelku realne hodnoty...potom som skusal fazomer(schema dole)..a ukazovalo to blbosti na multimetri...mi to ukazovalo hodnot jak keby to kmitalo alebo co..potom som zistil ze su spinave privodne svorky a preto to ukazovalo blbosti..
takze kontakty som ocistil a potom to ukazovalo normalne po nastaveni na trimri na FAZOMERI okolo 180mV(+- uV)...tak reku ze odskusam panelovy meter ktory som chcel vstavat do krabicky kde budu ostatne plosaky..panelmeter ma oznacenie pm-129a a ma v sebe 7107...problemom je to ze bez pripojeneho meracieho napatia to skacka v nejakych uV..to je celkom pochopitelne..lenze ked som to pri tam kde som mal ten fazomer a malo tam byt teoretickych 180mV mi to ukazovalo asi polovicku..potom som skusil pohnut trimrom co je na PANELMETRI(asi nastavenie ref.napatia)..a maximalna hodnota bola 130 mV..a hodnota na tom panelmetri nebola ustalena ale skackala hore dole nejak 0,5 mV..natocil som aj video bez pripojeneho meracieho napatia..cisto len napajanie..link je http://www.youtube.com/watch?v=jQchbKWa9zk

#15 Příspěvek od **EKKAR** » 25 srp 2008, 18:51
