trafo 9WN 676 37

Zpráva

patt_01 · #1 Příspěvek od **patt_01** » 04 říj 2008, 19:36

Ahoj

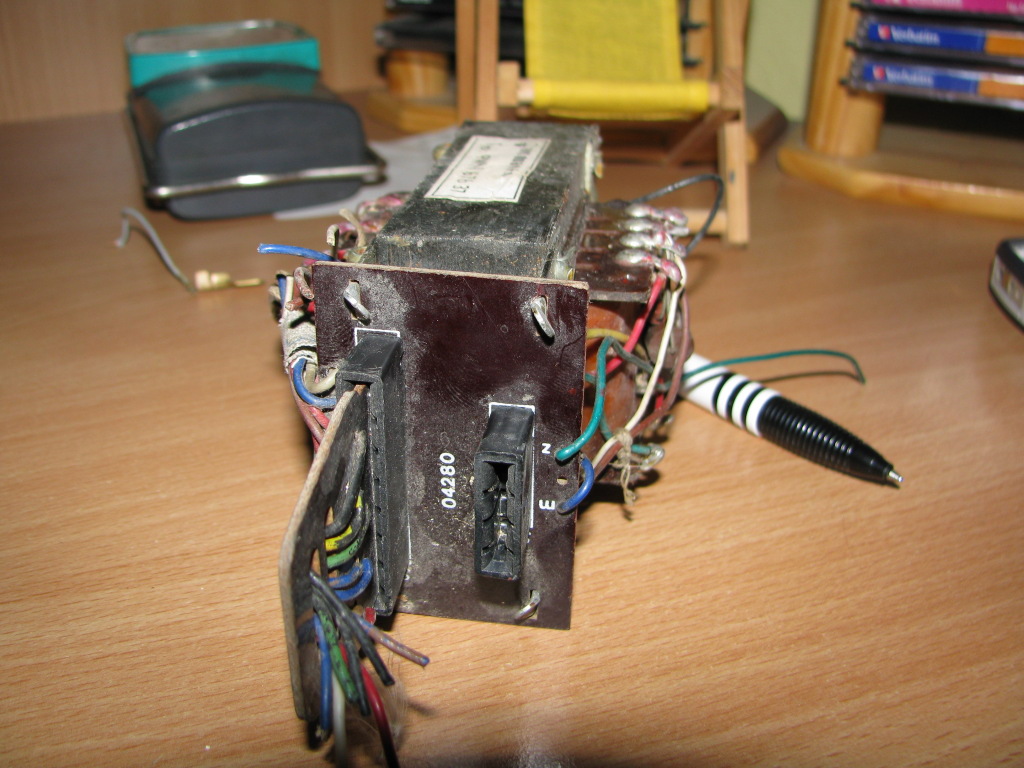

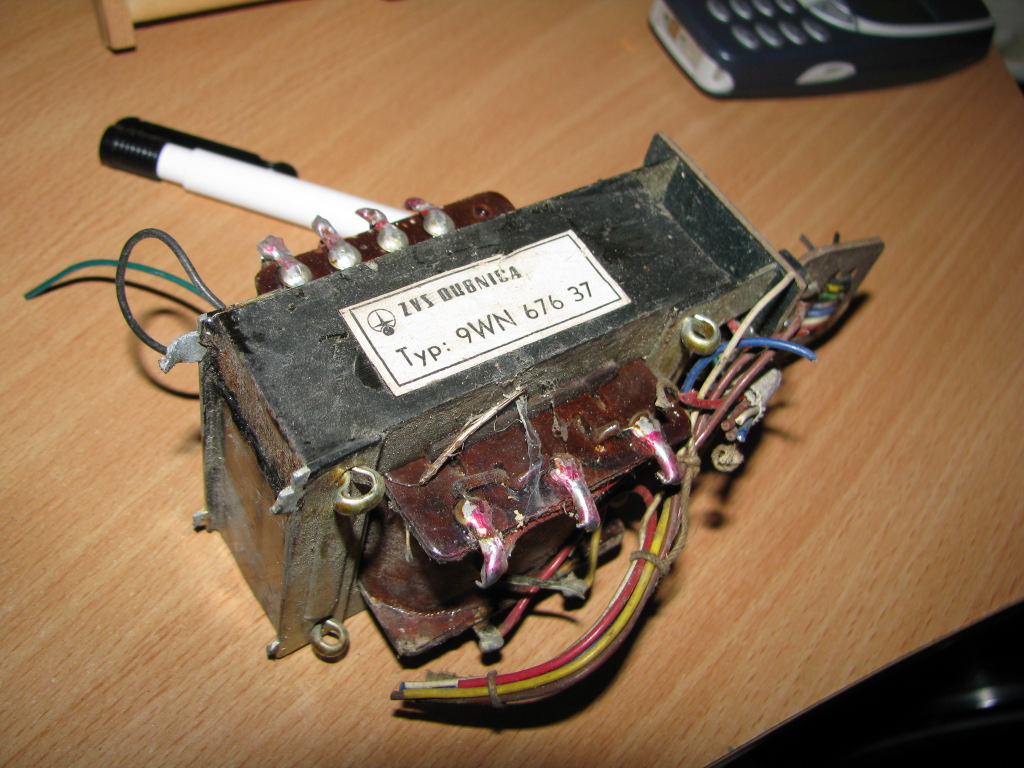

Našel sem transformátor 9WN 676 37, podle mě je to výstupní transformátor pro vychylování cívek v elektronkových televizorech, plechy jsou skládaný EI. Nevíte parametry, nebo pro kterou lampu to je?
dík

marostv · #2 Příspěvek od **marostv** » 04 říj 2008, 20:42

To trafo je z televizora tesla color parametre neviem ale http://www.radiojournal.cz/schemata/4401a.pdf tu je schema možno ti pomože.

#3 Příspěvek od **jandu** » 04 říj 2008, 21:16

Jednočinný koncový stupeň s PL 508.

patt_01 · #4 Příspěvek od **patt_01** » 04 říj 2008, 21:42

A nevíte, jestli má ten výstupák primár navinut jako první a sekundáry jako další, napadlo mě rozmotat sekundár a namotat novej pro 4ohm/8ohm repro... že bych zkusil udělat zes sní

patt_01 · #5 Příspěvek od **patt_01** » 05 říj 2008, 14:26

Tak sem rozdělal to trafo a sekudár byl namotán jako poslední. Rozmotal sem ho a nechal jenom primár, teď bych chtěl navinout sekundár pro 4/8ohm repro, ale nevim jak mam vypočítat počet závitů. Pomůžete mi?

BOBOBO · #6 Příspěvek od **BOBOBO** » 06 říj 2008, 10:02

Transformátory pro zesilovače - tato stať je zde na stránkách

patt_01 · #7 Příspěvek od **patt_01** » 06 říj 2008, 14:34

Jen by mě zajímalo, jakej má zhruba odpor primár - 3,2kOhm?

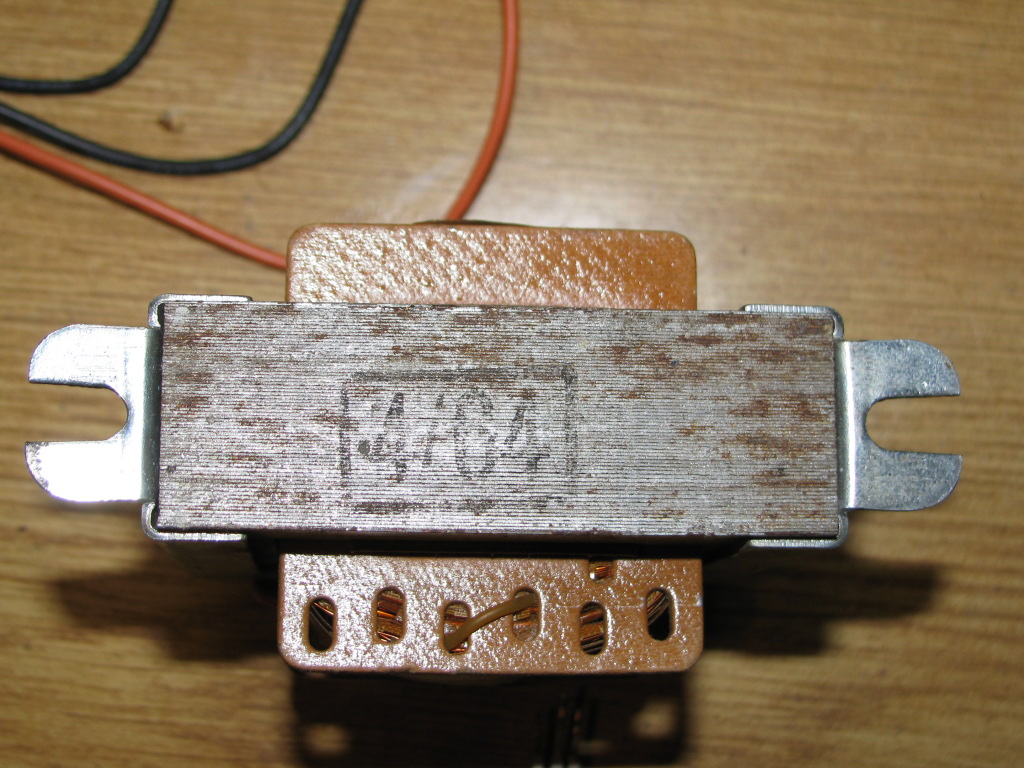

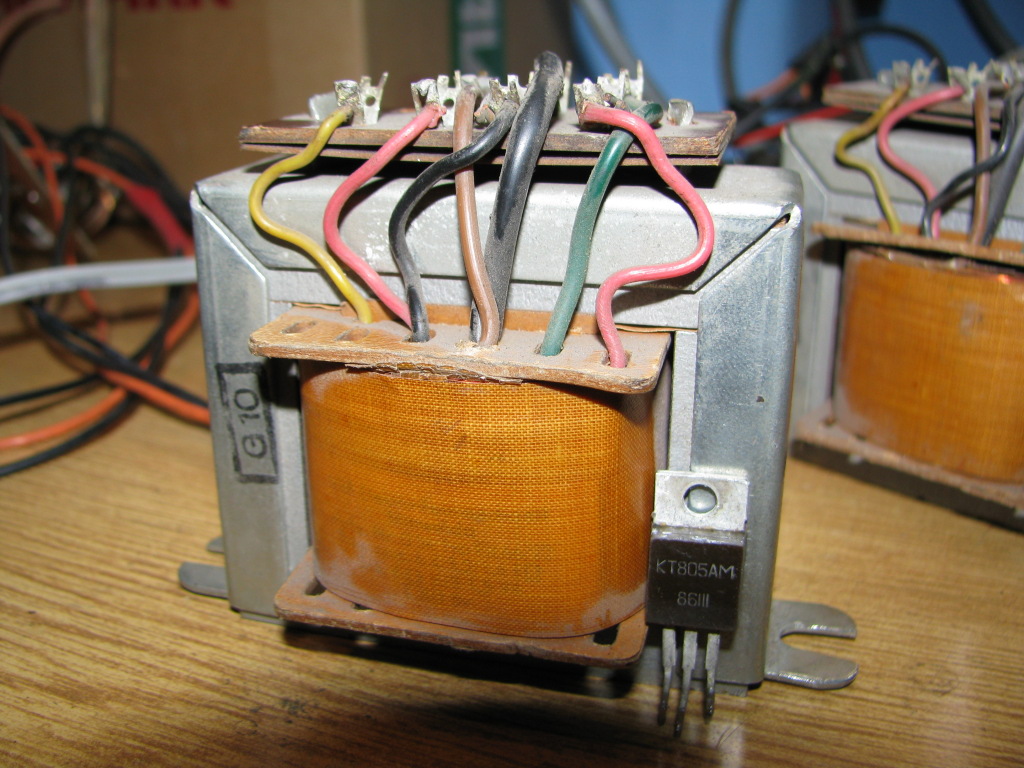

Mam tu nějaký výstupáky asi pro PCL86 či EL84, ale nevim jestli jsou dostatečně velký. Je to EI20, výška svazku 22mm. zespoda je nápis 4/64 a na boku G10.

konosuke · #8 Příspěvek od **konosuke** » 06 říj 2008, 19:57

najbližší v řadě typizovaný trasformátor (co jsem objevil v zásobách) byl výstupní 9WN 676 16, provedení B, výkon 3W, impedance primáru 2400 ohm, sekundáru 4/5 ohm, stejnosměrný proud 70 mA, určen pro elektronky PL84, EL86 (nf výkonová koncová pentoda)

patt_01 · #9 Příspěvek od **patt_01** » 06 říj 2008, 20:25

pár traf 9WN 676 16 tu mam, přeměřil sem primární stejnosměrnej odpor a byl asi 270ohm a 2400ohm impedance, to který chci přemotat má stejnosměrnej odpor 180ohm, takže bude mít ještě menší impedanci ne? ono vlastně taky záleží na tloušťce drátu... já bych potřeboval něco okolo 4Kohm. Ještě tu mam jedno 9wn 676 09, to je taky k vychylovačkám že? to má stejnosměrnej odpor primáru zhruba 390ohm...Blbý je že neumim měřit impedanci pod nějakým kmitočtem...

#10 Příspěvek od **pole** » 06 říj 2008, 21:49

ja sa chcem spytat ako je mozne zmerat impedanciu napr primarneho vinutia? Pri akej frekvencii? ALebo je to len take toreticke cislo? Diky. Viem ze je to transformacny pomer na druhu ale ako tzo merat?

Jan16 · #11 Příspěvek od **Jan16** » 06 říj 2008, 22:23

Odpor primáru zjistíš tak akorát pro stejnosměrný proud, tj odpor ¨drátu kerej je tam namotanej... Trafo krom napětí a proudu transformuje i v pomeru zavitu impedanci.

Pokud ma primar dejme tomu 1000z, sekundar dejme tomu 20z. Pripojis na sekundar reprak 4R, z toho vyplyva ze na primaru by melo byt 100R - me to pide male, ale nu coz

Mozna moje uvaha je cela blba, ale takhle mi to kdosi vysvětlil.

patt_01 · #12 Příspěvek od **patt_01** » 07 říj 2008, 21:11

Možná vim jak vypočítat počet závitů na primáru, vzorec pro výpočet délky drátu od danyka l=R*S*56. předpokládejme že je tem drát 0,3mm, max proud 181mA, průřez 0,71cm2 a stejnosměrnej odpor primáru je zhruba 180ohm. Takže 180*0,071*56=715,68m Kostřička je pro EI25 a výška svazku je 25mm + tlošťka tý kostřičky, je to zhruba 3x3cm, takže 4*3=12cm, 715,68/0,12=5964 závitů. Nebo kdyby tam byl drát 0,2mm - max. proud79mA, tak ten má průřez 0,031mm2, to je 180*0,031*56=312,48m/0,12=2604 závitů. Co vy na to? A podle mě se podle počtu závitů dá spočítat i impedance...

belkvl · #13 Příspěvek od **belkvl** » 07 říj 2008, 21:14

No ja nevim jak chces motat vystupak a kazdou vrstvu prokladat .

patt_01 · #14 Příspěvek od **patt_01** » 07 říj 2008, 21:19

belkvl píše:No ja nevim jak chces motat vystupak a kazdou vrstvu prokladat .

já ho taky nemotam, jenom chci přimotat sekundár, primár už tam je...

Jan16 · #15 Příspěvek od **Jan16** » 07 říj 2008, 21:24

2 patt_01: tvoje úvaha se mi zdá trochu podivná, ale nu což.
Ať ten co to bude navíjet napíše, pro jaký výkon na sekundáru, kolik ohm reprák, a kolik je potřeba odpor primáru. Mu to trafo spočítám. Už jsem doma úspěšně navinul 3 trafa. 1 na síť, jedno spešl pro mojí potřebu (32V/152V 20VA), a pak jeden dvojčinný výstupák cca 6VA

Potřebuju vědět: odpor repráku, požadovaný výkon, potřebný odpor primáru, a na co to budeš navíjet (potebuju vědět hlavně OBSAH Sj - tj střední sloupek trafa, v cm^2)

2 belkvl: Kdby si měl prokládat 5000 závitů každou vrstvu, jak by to trafo bylo asi navrstvený? (dejme tomu 100z na vrstvu.. no...) - co takle dělat to celkem klasicky, a prokládat pouze každou 3tí vrstvu, a nebo to navinout na divoko? (rovnoměrně, nesmí být hrča uprostřed, ani nikde jinde, a nesmí se křížit závity s dost velkým rozdílem napětí, jinak se to prorazí)
