Nahrada 555ky UC3843AN

Zpráva

inflater · #1 Příspěvek od **inflater** » 04 říj 2008, 20:01

zdravim,
som z elektroniky zaciatocnik a chcel bych si postavit zo srandy toto:

http://danyk.wz.cz/soker.html

ale nikde v masinach nemozem najst 555ku. pogooglil som pre UC3843 a zistil som ze to ma v sebe oscilator a na tej stranke je zapojena 555ka tiez ako oscilator. mohli by ste mi pomoct ako to zdratovat?

pinout UC3843 je tu: http://www.datasheetcatalog.org/datashe ... s/4298.pdf

velmi pekne dakujem

#2 Příspěvek od **jandu** » 04 říj 2008, 20:07

"....... ale nikde v masinach nemozem najst 555ku...." .

Tomuto vyjadreniu nerozumiem. Chápať to tak, že v žiadnom zariadení si to nenašiel zabudované?? Ale prečo nahradzovať, ak 555-ka je tak rozšírený obvod, že ho za pár "halierov" dosť možno aj v mliekárni.

inflater · #3 Příspěvek od **inflater** » 04 říj 2008, 20:10

Chápať to tak, že v žiadnom zariadení si to nenašiel zabudované??

hej

.. tu kde byvam neni ziadny poriadny elektro obchod so suciastkami a kupovat to cez internet sa mi neoplati. slo by to nahradit nejako tym UC3843?

[/quote]

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 04 říj 2008, 20:12

Ano, teoreticky lze nahradit mixér vysavačem, protože oba mají v sobě motor...

inflater · #5 Příspěvek od **inflater** » 04 říj 2008, 20:15

takze inym slovom sa to neda? to 555ka je len jediny oscilator? :lol:

#6 Příspěvek od **forbidden** » 04 říj 2008, 20:16

Na strane 7 v datasheetu mas zapojeni oscilatoru. Jestli to bude fungovat takto samotny ale nevim, to musis vyzkouset kdyz ho mas doma. Jestli chces do budoucna stavet vsechno jen z toho co najdes nekde doma, nebo na vrakaci, tak teda hodne stesti.

#7 Příspěvek od **jandu** » 04 říj 2008, 20:17

"Nahradiť" nie. Ale postaviť možno áno. Treba ale vziať do úvahy, že UC3843 potrebuje pre svoju činnosť vyššie napájacie napätie a obvod "adjustácie" , čo celú konštrukciu "predraží" možno viac, ako príležitostná cesta niekoho do miesta, kde je obchod so súčiastkami.

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 04 říj 2008, 20:17

A např 7400 nebo 4011 tam nenajdeš ? Vždyť generátor pulsů se dá vyrobit na 1000 způsobů.

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 04 říj 2008, 20:20

Nebo LM393 (339 atd) či odborníci určitě doporučí tunelovou diodu

inflater · #10 Příspěvek od **inflater** » 04 říj 2008, 20:34

LM393? aj ten tu mam

lenze asi treba brat do uvahy ze hodnoty rezistorov/kondiku v scheme pre 555ku a v scheme pre UC3843/LM393 sa pravdepodobne budu lisit nie? (piny samozrejme budu ine)

#11 Příspěvek od **EKKAR** » 04 říj 2008, 20:42

Ježišmarjá....
Nechcete mu někdo doporučit mezihvězdnej oblak plynu, fungující jako maser?
Prostě Inflatere, seber se, jdi do nejbližšího radio-televizního servisu a tam požádej o NE555 nebo jeho CMOS variantu - určitě Tě nevyhodí a za desetikačku si ho poneseš domů v pytlíčku. Počítej s tím, že ta CMOS varianta je citlivá na statickou elektriku stejně jako ostatní CMOS - i když má všelijaké ochrany, blbuvzdorná není. Brát všecky součástky ze Sběrného Dvora je koledováním si o slušný neúspěch - ne vždy se na Sběrák vyhazují věci funkční, a jak předpokládám, tu 555 bys zrovna potřeboval mít na 100% funkční, abys nepohořel...

ZdenekHQ · #12 Příspěvek od **ZdenekHQ** » 04 říj 2008, 21:02

inflater píše:LM393? aj ten tu mam

lenze asi treba brat do uvahy ze hodnoty rezistorov/kondiku v scheme pre 555ku a v scheme pre UC3843/LM393 sa pravdepodobne budu lisit nie? (piny samozrejme budu ine)

A teď, jak ho správně rozkmitat, že? Je to klasika, jen potřebuje odpor na výstupu proti plus, bo má OC a správně snížit činitel plnění. Kolik Ti zbylo vlasů na hlavě ?

#13 Příspěvek od **jandu** » 04 říj 2008, 21:10

"....... zdravim, som z elektroniky zaciatocnik ........"

Nepočúvaj to ...

Už som ti písal a Ekkar to zdôraznil - ako začiatočník to s inou súčiastkou nezvládneš. Pre každú je totiž potrebné navrhnúť iný elektrický obvod. Pre teba je jedna možnosť - ak sám necestuješ do mesta, nechaj si to kúpiť alebo popros TV opravára, nech ti to donesie. Fakt je to najlepšia cesta.

inflater · #14 Příspěvek od **inflater** » 04 říj 2008, 21:17

tak ok teda, pokusim zohnat tu 555ku

ZdenekHQ · #15 Příspěvek od **ZdenekHQ** » 04 říj 2008, 21:21

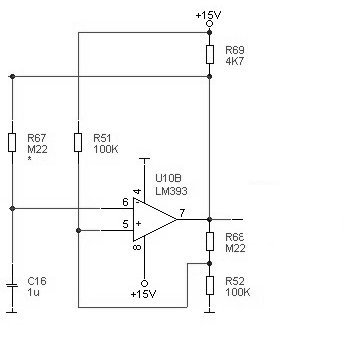

Já to s dovolením dotáhnu do částečnýho konce, aby to nevypadalo, že jsem si z něj dělal legraci. Schema je uříznutý z jednoho návrhu, nechce se mě to kreslit. Pro ty správný "jehličky" budeš muset přidat diodu přes R67 a posílit výstup emitorovým sledovačem. Za to ten tranzistor s trafákem.
