Zdroj proudu s min. teplotni zavislosti

Zpráva

Izmail · #1 Příspěvek od **Izmail** » 11 říj 2008, 15:43

Zdravim,

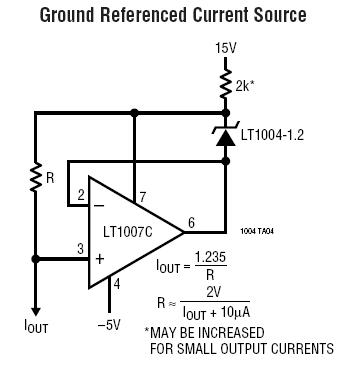

potreboval bych nastavitelny zdroj proudu od 300 uA do 3mA, ale aby mel minimalni zmenu proudu s menici se teplotou. Nasel jsem v datasheetu toto, ale nevim jake to ma vlastnosti co te tyce teplotni zavislosti.
Diky za radu

echinus · #2 Příspěvek od **echinus** » 11 říj 2008, 16:41

jak se to vezme. Z jednoho pohledu je teplotní stabilita dostačující, z jiného múže vzpadat jako katastrofa... Hlavní je kde bys to chtěl použít, například pevně věřím že pujde-li o systém umístěný v bytě, kde je teplota takřka stabilní, tak bude dostačovat skoro jakékoliv zapojení...nadruhou stranu jesti s ním budeš poletovat mezi ohništěm a mrazákem tak by so člověk taky nemusel stačit divit....

#3 Příspěvek od **Cust** » 11 říj 2008, 16:45

na tu Pt100 ti tuším bude stačit 1 mA fixně nastavené
na tu kompenzaci se vyprdni - vystač si s předpokladem: zdroj proudu jakožto celá měřicí elektronika je umístěná v místnosti s téměř konstantní teplotou a měřený systém je od okolí dostatečně tepelně odizolován, tak že neovlivňuje parametry měřících obvodů :-)

nebo naopak to dej do krabičky s topným odporem a pěkně to celé vytápěj na "konstantní" teplotu

Izmail · #4 Příspěvek od **Izmail** » 11 říj 2008, 16:51

Cust píše:na tu Pt100 ti tuším bude stačit 1 mA fixně nastavené
na tu kompenzaci se vyprdni - vystač si s předpokladem: zdroj proudu jakožto celá měřicí elektronika je umístěná v místnosti s téměř konstantní teplotou a měřený systém je od okolí dostatečně tepelně odizolován, tak že neovlivňuje parametry měřících obvodů
nebo naopak to dej do krabičky s topným odporem a pěkně to celé vytápěj na "konstantní" teplotu

JJ mas pravdu, tak to udelam. A kdyz se treba zmeni teplota v mistonisto treba o 10-20°C tak s timhle zapojenim si porad vzstacim, proud zustane stejny?

#5 Příspěvek od **Cust** » 11 říj 2008, 17:11

ale nedávat do stejné krabičky s tím malým trafíčkem co se prodává za 80Kč a pájí se do tišťáku - topí jako prase a stabilizátory taky

Izmail · #6 Příspěvek od **Izmail** » 11 říj 2008, 17:12

Cust píše:ale nedávat do stejné krabičky s tím malým trafíčkem co se prodává za 80Kč a pájí se do tišťáku - topí jako prase a stabilizátory taky

No to prave jeste nevim, jestli mam pouzit napajeni +- 12V - to bych mel trafo v krabicce a nebo napajeni jen 12V, a to bych mel externi trafko.

#7 Příspěvek od **Cust** » 11 říj 2008, 17:16

osobně bych šel do +-12V, ale to samozřejmě záleží na konkrétním zapojení - ty jsi psal, že jsi měl problém s jednoduchým napájením, ne? Ale zdroj určitě zvlášť - já jsem to stvořil v jedné krabici a bylo to znát, 20 min lezla indikované teplota pomaloučku výš a výš (skoro o 1 °C), pravda ale u jiné měřicí metody, tady by to nemuselo být tak kritické

Izmail · #8 Příspěvek od **Izmail** » 11 říj 2008, 17:20

Cust píše:osobně bych šel do +-12V, ale to samozřejmě záleží na konkrétním zapojení - ty jsi psal, že jsi měl problém s jednoduchým napájením, ne? Ale zdroj určitě zvlášť - já jsem to stvořil v jedné krabici a bylo to znát, 20 min lezla indikované teplota pomaloučku výš a výš (skoro o 1 °C), pravda ale u jiné měřicí metody, tady by to nemuselo být tak kritické

nn problem mam ted v tom, jen ze se nemuzu rozhodnout, jestli +-12 a mit to tak, ze 0°C je 0V a nebo mit klasicke napajeni a mit to posunute tak, ze -50°C je 0V (ne idealne 0V, ale neco malo nad). pak se jeste rozhoduji, jestli pouzit mustek napajeny proudem, nebo jen 4 vodicove zapojene cidlo napajene zdrojem konstant proudu

#9 Příspěvek od **Cust** » 11 říj 2008, 17:30

to už je holt na tobě co zvolíš, taky není problém udělat obě metody a výsledky porovnat
co se týče toho napájení, tak v principu není problém použít jen jednoduché - v procesoru si tu přenosovou křivku posuneš jak chceš...

Izmail · #10 Příspěvek od **Izmail** » 11 říj 2008, 17:34

Cust píše:to už je holt na tobě co zvolíš, taky není problém udělat obě metody a výsledky porovnat
co se týče toho napájení, tak v principu není problém použít jen jednoduché - v procesoru si tu přenosovou křivku posuneš jak chceš...

jj presne tak jsem to chtel, ze v procesoru vypocitam nejake cislo a ve finale ho vynasobim nejakou konstantou posunuti.
V jinem threadu jsi mi psal ze kdyz pouziji jesdnoduche napajeni budu mit problemu vic, jake jeste bych mohl mit?

#11 Příspěvek od **Cust** » 11 říj 2008, 17:41

to bylo spojené s měřením s invertujícím zesilovačem...
inv. zesilovač ti bude chtít házet záporný signál ale nebude záporné nap. napětí
navíc díky zpětné vazbě se bude tvářit jako by byl spojen se zemí - tedy nulový vstupní odpor - prostě takhle to nepujde
použij klasický přístrojový zesilovač...

jo teď mě napadlo, ty chceš vlastně použít to LTčko co je vlastně už přístrojový zesilovač, to je něco jiného - to mi nedošlo..
jestli je to tak, tak to beru zpět....
