Skay · #1 Příspěvek od **Skay** » 26 říj 2008, 15:32

Rád bych se zeptal zkušenějších z oboru, jak a kde používají rozlévanou měd nebo polygony nebo jak se tomu ještě nadává

Vím že většinou se spojuje se zemí. Ale rady si nevim u dvou strané desky, můžu na TOP vytvořit polygon a spojit ho s +Ucc a na druhé straně udělat také polygon a spojit ho s GND ? nebude mi deska tvořit nějakou záludnou kapacitu ? (bude na ní steep down měnič na cca 15kHz)

#2 Příspěvek od **stepa** » 26 říj 2008, 15:54

U menicu se + nerozleva...alespon tak jsem byl instruovany. Konkretne step-up menice pro white flash LED.

A cim vetsi ten + bude, tim to asi bude vice rusit do okoli. A neni tech 15kHz nejak malo? Posunul bych to vys nad prah slysitelnosti.

Skay · #3 Příspěvek od **Skay** » 26 říj 2008, 16:07

je to malej měnič z 12->5V pro logiku, odběr max. do 400mA, ale i tak tu frekvenci pozvedu, takže jenom GND. Ale na druhé straně bych rád taky minimum míst k proleptání, udělat polygon a nespojovat s obvodem možné je ?

#4 Příspěvek od **stepa** » 26 říj 2008, 16:43

Tak na TOP vrstve taky rozlij zem. Bez potencialu bych to nenechaval.

Andrea · #5 Příspěvek od **Andrea** » 26 říj 2008, 16:51

stepa píše:U menicu se + nerozleva...alespon tak jsem byl instruovany. Konkretne step-up menice pro white flash LED.

A cim vetsi ten + bude, tim to asi bude vice rusit do okoli. A neni tech 15kHz nejak malo? Posunul bych to vys nad prah slysitelnosti.

Proč by mělo + rušit do okolí?

#6 Příspěvek od **stepa** » 26 říj 2008, 17:44

Andrea píše:Proč by mělo + rušit do okolí?

Pouze moje teorie...na + se ti meni napetova uroven-jsou tam pulzy-maji urcity kmitocet :arrow:

ruseni. Kdezto na zemi(GND) se ti nema co menit. Pro rejpaly(kladny step-up/down menic). Pokud je moje uvaha spatna, oprav mne :wink:

Andrea · #7 Příspěvek od **Andrea** » 26 říj 2008, 17:48

stepa píše:
Andrea píše:Proč by mělo + rušit do okolí?

Pouze moje teorie...na + se ti meni napetova uroven-jsou tam pulzy-maji urcity kmitocet ruseni. Kdezto na zemi(GND) se ti nema co menit. Pro rejpaly(kladny step-up/down menic). Pokud je moje uvaha spatna, oprav mne

Proč by se na + měnilo napětí? Dyť každý měnič má na vstupu kondíky.

#8 Příspěvek od **stepa** » 26 říj 2008, 18:10

HA, uz jsem si uvedomil kde je ERROR :wink:

. Samozrejme ze se na +Ucc napajeci napeti nemeni. DIk za upozorneni, ale ze mi to trvalo, nez mi to doslo. Trochu jsem smotal myslenkove pochody a vylezl z toho paskvil. Ja mel na mysli switch vstupy/vystupy pro externi indukcnost...ale to nema s +Ucc nic spolecneho. Timto se omlouvam Skayovi a Andree za dezinformaci.

Tak zkusim neco jineho...tohle uz je lepsi?

FERYACT · #9 Příspěvek od **FERYACT** » 26 říj 2008, 19:57

To Andrea,Stepa:Pokud jste se nesetkali s tím že se vám nešířil nevhodný
signál na desce po + a - buďte rádi.Já jsem jednou musel dodatečně
zvětšovat minus na 10mm2 připájením Cu vodiče.
Šíření signálů po plusu, častý případ.Použité feritové toroidy.
V logice způsobují jehlové impulsy paseku.

Skay · #10 Příspěvek od **Skay** » 26 říj 2008, 21:20

Díky moc za reakce, ach jo kdybych já tak nemusel do něčeho co se mi nezdá pořád rejpat, moh sem mít desku hotovou. Jak jsem to tak pročítal pokud bych to měl použít vzestane docela problém protože deska má jen 25x13mm a součástky tam sou už tak sluštně nahuštěný, co teprve +2mm na mezeru a okraj ? No asi to udělam jak radí stepa a propojim tu druhou vrstvu prokovem s GND.

#11 Příspěvek od **stepa** » 26 říj 2008, 21:25

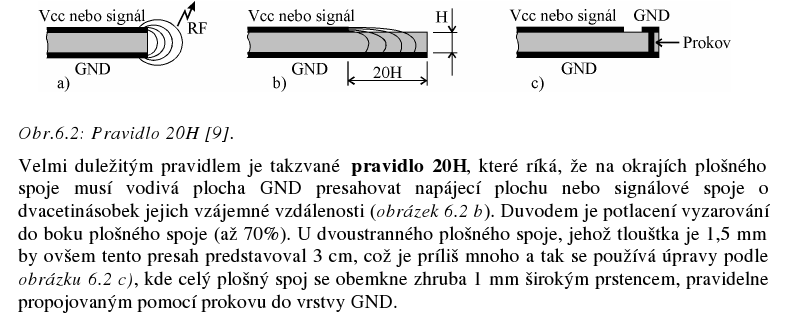

Podivej se na ten obrazek, jak se to resi...konkretne C). Je to kniha od celkem slusneho praktika Zahlavy.

Skay · #12 Příspěvek od **Skay** » 26 říj 2008, 21:56

stepa píše:Podivej se na ten obrazek, jak se to resi...konkretne C). Je to kniha od celkem slusneho praktika Zahlavy.

kdyby to šlo tak bych to samozřejmě rád použil, ale jsem velmi omezený rozměrem desky, nemůže být větší a ty součástky i kdybych se snažil sebevíc tak je tam neposkládam tak abych tohle řešení mohl použít. I tak díky, jsem moudřejší a do budoucna si na to dam pozor. :wink:

#13 Příspěvek od **Cust** » 26 říj 2008, 22:18

Já myslel, že Záhlava je z FEL ČVUT. :-)

)))

#14 Příspěvek od **stepa** » 26 říj 2008, 22:37

Cust píše:Já myslel, že Záhlava je z FEL ČVUT. )))

A co to ma spolecnyho s tim, ze ma celkem zmaknuty navrhovy pravidla desek? Da se z nej vymamit celkem dost zajimavych informaci...jako napriklad od Foita :wink:

#15 Příspěvek od **Cust** » 26 říj 2008, 22:40

stepa, jasan, Foit je opravdu drsný kalibr :-)

mě to jen přišlo úsměvné, jednou jsem chtěl něco po tomhle ústavu a bylo mě odpovězeno, že na ně je to hodně praktické... ale to byla jen úsměvná historka, která nemá nic společného se Záhlavou, tak se omlouvám za OT...
