(VYRIESENE) napatovy delic v atx zdroji

Zpráva

luckym · #1 Příspěvek od **luckym** » 04 lis 2008, 13:11

Ahojte, vedeli by ste poradit ako je to so napatovym delicom na pine 1 LT494 (neinvertujuci vstup zosilovaca odchylky) vlavo hore na obrazku? z +12 a +5V by tam malo byt 2.5V na pine 2 je ref. napatie (5V) rozdelene na polovicu teda 2.5V.. Lenze nech pocitam ako pocitam nevychadza mi to.. :-(

Tuto schemu som nasiel na internete ale zhoduje sa stim mojim zdrojom, takze by tam nemala byt chyba.
http://home.zcu.cz/~ronesova/bastl/files/ptp2007/ptp2007.gif

Potreboval by som trochu zvysit napatie 12V tak chcem prerobit ten delic.
Zmeral by som to,.. ale vyhadzal som si odtial nejake nepotrebne suciastky takze mi ten zdroj teraz nenabehne......

dik za help.
michal

#2 Příspěvek od **EKKAR** » 04 lis 2008, 13:20

Andreo, tohle je Tvoje zahrádka, tak zatrub do útoku...

Andrea · #3 Příspěvek od **Andrea** » 04 lis 2008, 14:12

Třeba jsem ty hodnoty odporů napsala blbě. Když ten zdroj máš, tak se koukni, jaké jsou tam v tom děliči hodnoty.

luckym · #4 Příspěvek od **luckym** » 04 lis 2008, 14:23

tie by mali sediet... ked som zmeral odpor tych troch co idu na zem
tak to je okolo 15k (vysledny odpor) (aj podla pruzkov to sedi) ten co ide k 12V je tiez 27k a ten co ide k 5V ten som uz udstranil a hodil k ostatnym takze nie som si isty ci tam je 4k7 ale to je jedno, pretoze nech tam by bol akykolvek tak tam nedostanem 2.5V ten spodny vysledny by mal byt okolo 3k.
Uz fakt neviem kde moze byt pes zakopany.. :cry:

ALe s principu by to mal byt delic na 2.5V vsak?

breta1 · #5 Příspěvek od **breta1** » 04 lis 2008, 14:31

Takto by ten zdroj opravdu nefungoval. Ve schematu asi Andrea udělala chybu - odpor R56 nemá být 390k, ale okolo 3K09 - pak by to mohlo fungovat.
Mimochodem- Andreo, dovoluji si upozornit ještě na jednu chybičku - Q8 nemá být 2SD772, ale 2SB772.

Andrea · #6 Příspěvek od **Andrea** » 04 lis 2008, 15:11

breta1 píše:Takto by ten zdroj opravdu nefungoval. Ve schematu asi Andrea udělala chybu - odpor R56 nemá být 390k, ale okolo 3K09 - pak by to mohlo fungovat.
Mimochodem- Andreo, dovoluji si upozornit ještě na jednu chybičku - Q8 nemá být 2SD772, ale 2SB772.

Kolik je R56 nevím, nemám tu ten zdroj. Q8 je skutečně 2SB772.

edit: Ten tranzistor jsem opravila, kdyby někdo věděl ty správné hodnoty odporů v děliči, tak je sem prosím napište.

luckym · #7 Příspěvek od **luckym** » 04 lis 2008, 15:47

ono tie odpory mam v tom zdroji fakt tie iste hodnoty 390k 150k 18k a 27k pri 12V. Prave som ich vybral, akazdy jeden zmeral.

Andrea · #8 Příspěvek od **Andrea** » 04 lis 2008, 15:52

luckym píše:ono tie odpory mam v tom zdroji fakt tie iste hodnoty 390k 150k 18k a 27k pri 12V. Prave som ich vybral, akazdy jeden zmeral.

Tak pak je špatně ten na +5V a ten nevíme

luckym · #9 Příspěvek od **luckym** » 04 lis 2008, 16:08

No tak konecne.. :-)

ten druhy delic 4k7/4k7 mam 4k7/270k (ten odpor co ide na zem je 270k), farebne pruzky su tie iste ale z opacnej strany.
ze som si to skor nevsimol... :-)

Andrea · #10 Příspěvek od **Andrea** » 04 lis 2008, 16:16

luckym píše:No tak konecne..

ten druhy delic 4k7/4k7 mam 4k7/270k (ten odpor co ide na zem je 270k), farebne pruzky su tie iste ale z opacnej strany.
ze som si to skor nevsimol...

Takže R52 je 270k?

luckym · #11 Příspěvek od **luckym** » 04 lis 2008, 16:22

Este by som mal jednu otazku ohladom tohoto zdroja.
ako tam funguju tie ochrany?
na pine 5 LM339N by malo byt za normalnych okolnosti napatie mensie ako 1.25V (delic R62,R63), Zvysit sa moze len cez D37, D36 alebo D41.
Ten delic pod D37 funguje ako prepatova ochrana?
A to s tymi tranzistormi Q10-12 ako ochrana proti skratu?

Takze ak si ponecham na zdroji len napatie 12V tak mozem odstranit cely delic pod D37 a tranzistory Q11 a Q12 a odpory R47 48 49?

luckym · #12 Příspěvek od **luckym** » 04 lis 2008, 16:22

Andrea píše:Takže R52 je 270k?

ano

#13 Příspěvek od **jandu** » 04 lis 2008, 20:03

Ak chceš zvyšovať výstupné napätia, tak je treba zmenšovať hodnotu rezistoru z pinu 1 na zem.

breta1 · #14 Příspěvek od **breta1** » 05 lis 2008, 09:58

luckym píše:
Andrea píše:Takže R52 je 270k?

ano

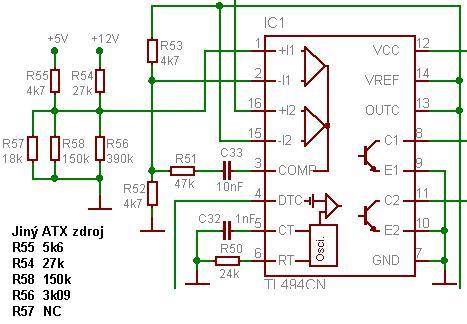

Je to divné, nikdy jsem se nesetkal s jiným děličem než pro 2,5V- ale možné je všechno. Našel jsem jiné schema, které se dost podobá, a hodnoty odporů můžete porovnat

luckym · #15 Příspěvek od **luckym** » 05 lis 2008, 12:12

ano, ako tento:
http://www.pavouk.org/hw/atxps.html
