Externý HDD prepálená súčiastka

Zpráva

Návštěvník · #1 Příspěvek od **Návštěvník** » 19 lis 2008, 18:19

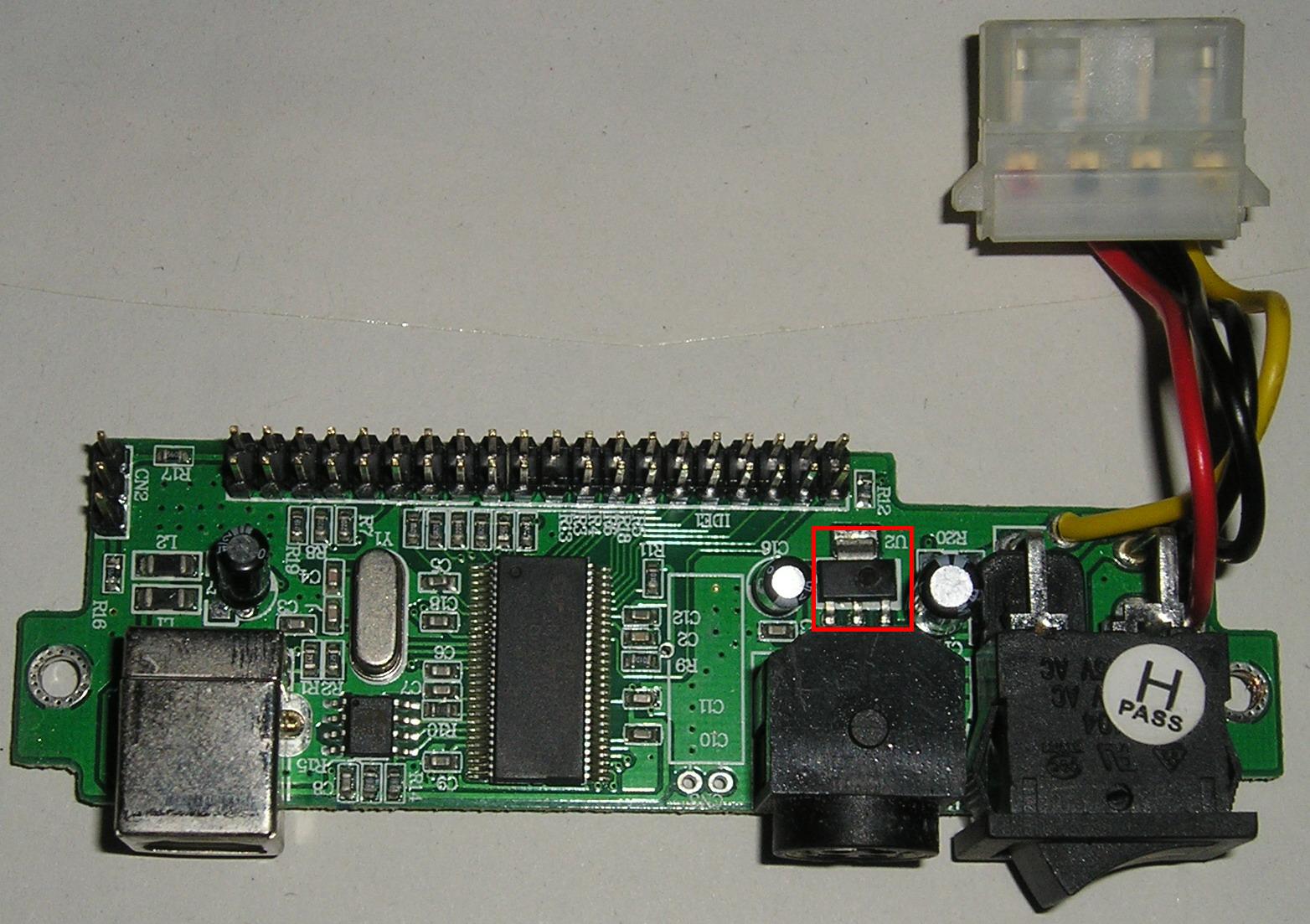

Mám externý HDD ktorí má svoje externé napájanie 5V/12V, prepája sa pomocou USB2 do ktorého je možné vložiť akýkoľvek veľký klasický HDD, na DPS odišla nejaká súčiastka ktorú po vypálenej diere neviem identifikovať na priloženej foto je v červenom rámčeku, je to súčasť napájania typoval som nejakí 5V stabilizátor vzhľadom že to je prepojené cez USB ale načo by stabilizovali 5V keď samotní napájací zdroj má 5V a aj z neho ide 5V na túto súčiastku, teraz to je vo funkcii že to vy skratuje napájací zdroj , fakt neviem možno to stabilizuje na menej ako 5V ? Neviete niekto poradiť ?

bu2520 · #2 Příspěvek od **bu2520** » 19 lis 2008, 18:43

může to být stablík na 3V3 nebo menší napětí, pokud není čitelná hodnota, zkusil bych se podívat na napájení toho hlavního švába, popřípadě na tu asi epromku. Ale hlavně na zapojení pokud je t ostabilizátor bude mít t ostřední křídlo na gnd, to je první vodítko

Jindra · #3 Příspěvek od **Jindra** » 19 lis 2008, 21:01

Můžeš upřesnit kde naměříš zkrat, odstan tu součastku a znovu to proměř. Něco podobného mám taky zkusím to rozebrat...

Jindra :wink:

Jindra · #4 Příspěvek od **Jindra** » 19 lis 2008, 21:32

Doufám že to pomůže. Tak jsem to otevřel sice to není totožné, ale funkce bude stajná jde o 1A Positive Voltage Regulators (Preliminary) já mám tam osazený SE8117T33 viz. odkaz http://www.datasheetarchive.com/pdf-dow ... asheet-012 DSA00213287.html
Je to napajení z 5V větve a z toho 3,3V jde na řadíč hodně úspěcha při opravě
Jindra :wink:

Marcelto · #5 Příspěvek od **Marcelto** » 23 lis 2008, 02:03

Napájanie je z 5V vetvy a jediné čo ide prečítať tak len pár začiatočných písmen a čísel, tu sú CX11 a ostatné neviem je tam vypálená diera. Ja to tiež typujem na stabilizátor, je to jednoduchá matematika a to vstup je z 5V vetvi, je na ňom GND, na vstupe a výstupe sú proti zemi elektrolyty, len ide o to akí stabilizátor tam dať !

#6 Příspěvek od **Killroy** » 23 lis 2008, 09:56

Což o to, nějaký stabilizátor 3,3V/1A se najde. Problémem je spíš to vstupní napětí 5V. Mohl bys použít třeba LM2576S, ale ta potřebuje U_in min 7V.

Killroy

#7 Příspěvek od **jandu** » 23 lis 2008, 10:26

http://search.datasheetcatalog.net/cgi- ... roducedby=

od 2porad.čísla 23.

#8 Příspěvek od **Killroy** » 23 lis 2008, 10:47

Ano, to bude on. Nicméně běžná dostupnost veškerá žádná. Tzn. vytáhnout z nějakého vraku nebo koupit celou desku. Drahá asi nebude.

Killroy

#9 Příspěvek od **rnbw** » 23 lis 2008, 12:41

Ekvivalent je napr. AMS1117, vyskytuje sa na niektorych zakladnych doskach (napr. PC Chips). Akurat vacsinou to byva nastavovatelna verzia, takze treba pridat dva odpory.

Marcelto · #10 Příspěvek od **Marcelto** » 23 lis 2008, 12:46

Dnes som ten stabilizátor poriadne zväčšil a prečítal ďalšie označenie CX111 na konci je, .3 z čoho mi vzišlo ako poslal jandu datasheetcatalog že to bude CX1117-3.3 len kde ho ešte zohnať alebo čo tam dať za neho ? Po prípade som rozmýšľal zobrať napájanie z 12V vetvy a potom to stabilizovať ne tých 3,3V.

Devo70 · #11 Příspěvek od **Devo70** » 23 lis 2008, 13:33

Marcelto píše:... Po prípade som rozmýšľal zobrať napájanie z 12V vetvy a potom to stabilizovať ne tých 3,3V.

Ak sa tam uchladí, kľudne tak urob.

Na externom radiátore.

PeteBurns · #12 Příspěvek od **PeteBurns** » 23 lis 2008, 16:39

Nedalo by sa tam zapojiť zopár schottkyho diód do série poprípade kombináciou s obyčajnou? Že by sa podarilo trafiť ten úbytok napätia, aby za nimi bolo tých zhruba 3.3V..odpadlo by aj chladenie pri takom malom prúde..

Marcelto · #13 Příspěvek od **Marcelto** » 23 lis 2008, 16:39

Ak sa tam uchladí, kľudne tak urob.

Na externom radiátore.

[/quote]

To je tam až taký prúdoví odber ?

Marcelto · #14 Příspěvek od **Marcelto** » 23 lis 2008, 16:44

PeteBurns píše:Nedalo by sa tam zapojiť zopár schottkyho diód do série poprípade kombináciou s obyčajnou? Že by sa podarilo trafiť ten úbytok napätia, aby za nimi bolo tých zhruba 3.3V..odpadlo by aj chladenie pri takom malom prúde..

Po pravde aj nad tím som rozmýšľal, ale neviem či by to tak mohlo fungovať ? To musí niekto poradiť čo sa danej problematike viacej rozumie !

PeteBurns · #15 Příspěvek od **PeteBurns** » 23 lis 2008, 16:45

No prúdový odber bude rovnaký, ale úbytok napätia na stabilizátore bude o 7V väčší ako pri použití 5V vetvy, takže na teplote by si to pekne pocítil

No za skúšku nič nedáš, ťažko povedať aká presnosť stabilizácie sa vyžaduje, pokiaľ už tá 5V vetva je stabilná, tak problém by to nemusel byť, aj na procáku môže napätie byť rôzne a fungovať bude..skôr je dôležitá stabilita napätia, aby neskákalo..málinko vyššie napätie by vadiť nemuselo..no pokiaľ sa napája procesor a dostane o pár desatín voltu menej, tak bude blbnúť..
