Zdroj 5 V/3 A schéma

Zpráva

Lukas-Peca · #1 Příspěvek od **Lukas-Peca** » 22 lis 2008, 21:42

Dostal se ke mně modul zdroje. Na DPS o rozměrech cca 7,5x11 cm jsou natištěny výše uvedené parametry, dále pak ,,G 101" a ,,NAŠ". Jedná se o spínaný měnič z napětí cca 12-17 V. Výkonový tranzistor KD617 a rekuperační dioda KYW31-50 na chladiči nad DPS, velká filtrační tlumivka na hrníčkovém jádru. Tranzistor je vojenský. Řízené je to obvodem B260D. Na výstupu je pětice kondíků 1000 uF. Dva trimry, jeden na regulaci napětí a druhý zřejmě na nastavení max. proudu. Problém je v tom, že zdroj začne asi při 900 mA cyklovat a na nastavování proudu trimrem nereaguje. Proud a frekvence cyklování se mění jen se vzdáleností obou půlek jádra tlumivky, ale víc jak 1 A to nedá ani s nadoraz přitlačeným jádrem. Chybí tam dvě součástky a celé je to nějak podivně zapojené. Potřeboval bych schéma. Nejspíš je to z nějakého Amára, tak jestli se to třeba někomu nevybaví. Dík.

#2 Příspěvek od **jandu** » 22 lis 2008, 22:07

Zdá sa mi, že to bolo niekde v odemdesiatych rokoch, skôr na začiatku.

Crifodo · #3 Příspěvek od **Crifodo** » 22 lis 2008, 22:53

kolik tam může být součástek? 20-30? když k tomu sedneš za půlhodinu to musíš mít nakreslený a můžeš bádat :wink:

cafenet · #4 Příspěvek od **cafenet** » 22 lis 2008, 23:08

AR A 1/88/ 25 impulsní měnič 12V/28V/1,5A s B260D,oprava v AR A 5/88/190

#5 Příspěvek od **masar** » 22 lis 2008, 23:38

Ano, to byl zdroj k vysílací stanici. Lukas-Peca ale mluví o zdroji 5V/3A. :wink:

cafenet · #6 Příspěvek od **cafenet** » 22 lis 2008, 23:40

jinej s B260D jsem nenašel

#7 Příspěvek od **masar** » 22 lis 2008, 23:50

Asi to teda z AR nebude. Ale stačí prostudovat katalogová zapojení B260 (TDA1060, resp. NE5560N) jako snižujícího měniče a to se od tohodle nemůže moc lišit. :wink:

Stan3 · #8 Příspěvek od **Stan3** » 23 lis 2008, 07:38

Tenhle modul vyrábělo JZD Slušovice(asi),a několik jsme jich dostali na opravu do bývalé Tesly. Bohužel už si moc nepamatuji zapojení, ale pro buzení toho KD617 tam byl KU612. Ještě to mělo pomocí tyristoru ochranu při přepětí na výstupu(cca 5,6V). Už jsi nepamatuju jestli to přepálilo pojistku,nebo jen zkratovalo napájení IO.
Oprava většinou spočívala ve výměně tranzistorů a diody,případně prasklé jádro tlumivky(hrníčkové jádro H12(H22) AL=630).
Jedním trimtrem se nastavuje výstupní napětí a druhým přepěťová ochrana. Proudové omezení tam asi nebylo,při větším proudu odešla pojistka.
Spínací časy použitých součástek jsou dost velké a tak to má poměrně malou účinnost,proto asi tak často odešly.

Lukas-Peca · #9 Příspěvek od **Lukas-Peca** » 23 lis 2008, 14:15

Díky za rady, snad se s tím už nějak poperu i bez šémátka.
Stan3: ne, na buzení je tam KF517. Po tyristoru a pojistce ani stopy. Ten druhý trimr je u B260D zapojený u vývodu proudového omezování, ale po konzultaci s datasheetem jsem došel k názoru, že je chyba jinde.
Cafenet: tohle to taky není, ale přesto děkuju.

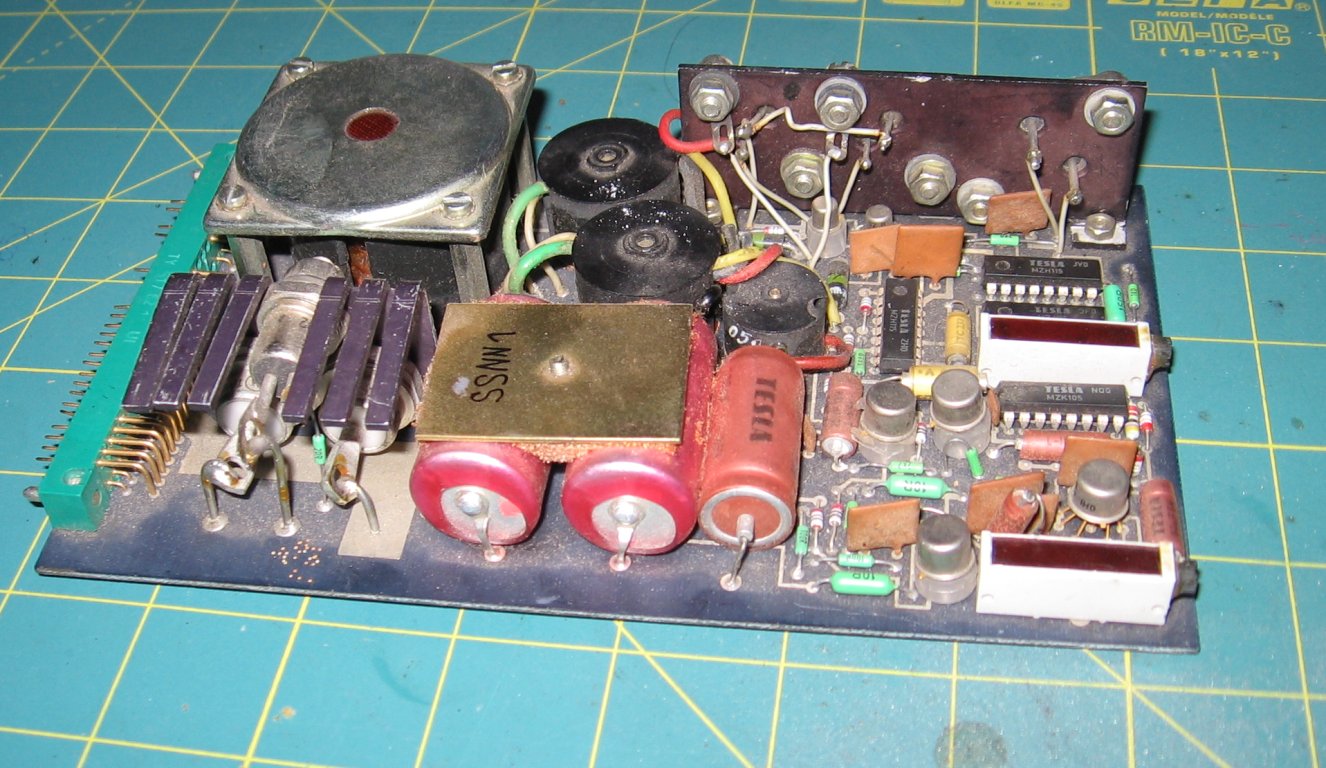

Promiňte že otravuju, ale mám tu ještě jeden vergl. Oboustranná DPS 11x18 cm s popisky 7CB 006 184/A-3 a ,,SKP+DRZ", čtyři hrníčkové tlumivky, z polovodičů MA7812, dva KU612, T10-25 Y2 (veliký asityristor), dvě 1N6098, dva KFY46, KFY18 a dva KSY62. Z IO pak 723, dva MZH115, MZJ115 a MZK105, dále pak hafo malých diod. Dva kondíky 3300 uF/6 V spojené paralelně. Dva víceotáčkové trimry. Zelený řadový propojovací konektor, jako bývaly v tesláckých počítačích. Zřejmě je to tedy dosti výkonný spínací zdroj 5 V z nějakého počítače. Vzhledem k vysoké hustotě osazení a oboustrannosti DPS, atypičnosti použitých IO a mé neznalosti funkce spínaných zdrojů je pro mě nereálné zdroj rozchodit. Nepomohl by někdo? Děkuju.

janousek · #10 Příspěvek od **janousek** » 23 lis 2008, 15:24

Dej foto, třeba to někdo pozná, podle popisu toho může být víc. :opravar:

Lukas-Peca · #11 Příspěvek od **Lukas-Peca** » 23 lis 2008, 15:54

Henkaj je.
