Proudová ochrana pomocí snímání úbytku napětí na rezistoru..

Zpráva

Lord78 · #1 Příspěvek od **Lord78** » 15 pro 2008, 18:48

Dobrý den, může mi prosím někdo poradit jak zapojit proudovou ochranu pro spínaný zdroj LM2576? Potřeboval bych navrhnout obvod který bude snímat úbytek napětí na "sledovacím" rezistoru který je zapojen do serie s výstupem. Myslím tím zesílit toto napětí pomocí OZ a pak vyhodnotit pomocí komparátoru aby dal impulz pro LMko a tím ho vypnul. Mockrát děkuji.

Zmije · #2 Příspěvek od **Zmije** » 15 pro 2008, 19:04

Tohle by mohlo být principialně stejné, ale ten obvod neznám, tak kouknout do datasheetu co na jaký pin patří http://www.danyk.wz.cz/iz_osc.html.

Lord78 · #3 Příspěvek od **Lord78** » 15 pro 2008, 19:47

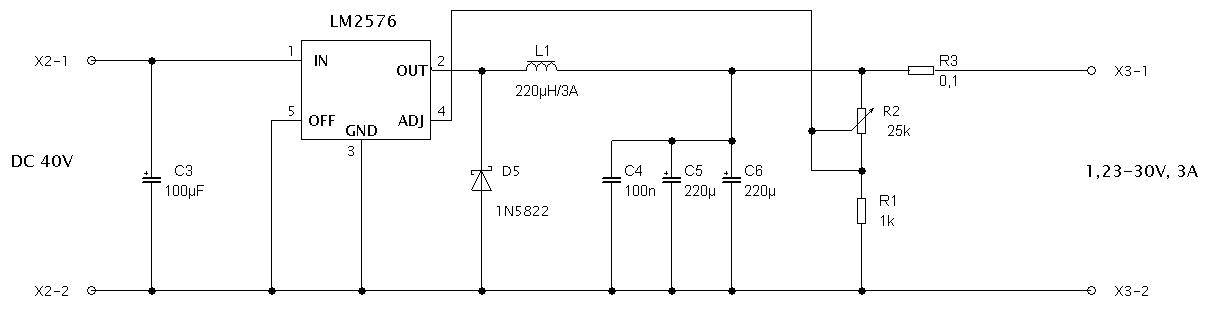

tohle je návrh a právě odpor r3 je snímací...

Zmije · #4 Příspěvek od **Zmije** » 15 pro 2008, 20:06

Vždyť na něm nic nesnímáte, takhle vám akorád zvětšuje vnitřní odpor zdroje.

Zmije · #5 Příspěvek od **Zmije** » 15 pro 2008, 20:12

Možná by pomohlo udělat jednoduchou ZV pnp tranzistorem, emitor by byl v uzlu R2,R3, báze za R3 směrem k výstupním svorkám, kolektor připojen k vývodu č.4, R3 přepočítat tak, aby na něm při omezovacím proudu bylo alespoň 0,7V.

Andrea · #6 Příspěvek od **Andrea** » 15 pro 2008, 20:33

Zrovna minulý víkend jsem si stavěla pidi zdrojík 1,23-15V 0-0,5A s LM2574. Proud snímám z rezistoru diferenčním zesilovačem 1/2LM358 a druhou půlkou LM358 reguluju dle nastavené hodnoty do vývodu 4 (ADJ) LM2574. Na bastl desce to fungovalo krásně. Postavené na plošnák v krabičce to v režimu konstantního proudu přechází do burstů a piští to. Ale jinak to funguje. Akorát to není úplně bezpečné co se týče odskoku jezdce potenciometru pro nastavení napětí.

cafenet · #7 Příspěvek od **cafenet** » 15 pro 2008, 20:34

třeba tak

Lord78 · #8 Příspěvek od **Lord78** » 15 pro 2008, 20:38

no nesnímám protože ten ochranný obvod vymýšlím...bohužel jsem však už zoufalý, protože nemůžu přijít jak bych to asi zapojil nebo lépe řečeno vypočítat součástky. Připrůchodu povoleného proudu (3A) vzniká úbytek 0,3V kterej potřebuju zesílit. Pak ho přivést na komparátor který při překročení této hodnoty bude mít na výst. vysokou úroveň, která je přivedena na PIN 5. (ON/OFF)

Crifodo · #9 Příspěvek od **Crifodo** » 15 pro 2008, 20:38

Andrea píše:Na bastl desce to fungovalo krásně. Postavené na plošnák v krabičce to v režimu konstantního proudu přechází do burstů a piští to. Ale jinak to funguje. Akorát to není úplně bezpečné co se týče odskoku jezdce potenciometru pro nastavení napětí.

Špatně navržená deska, špatné zemnění.

Andrea · #10 Příspěvek od **Andrea** » 15 pro 2008, 20:40

Crifodo píše:
Andrea píše:Na bastl desce to fungovalo krásně. Postavené na plošnák v krabičce to v režimu konstantního proudu přechází do burstů a piští to. Ale jinak to funguje. Akorát to není úplně bezpečné co se týče odskoku jezdce potenciometru pro nastavení napětí.

Špatně navržená deska, špatné zemnění.

Určitě, a proč to neblblo v hnízdu?

Crifodo · #11 Příspěvek od **Crifodo** » 15 pro 2008, 20:46

Andrea píše:Určitě, a proč to neblblo v hnízdu?

Vzdušná konstrukce má obyčejně mnohem menší kapacity a kratší spoje, někdy i lepší izolační vzdálenosti, i ty součástky jsou někdy od sebe dál :roll:

Taky mi moc věcí fungovalo líp ve vrabčím hnízdu než na desce, pokud se to zase nezničilo nějakým letmým dotykem nebo upadlým nebo blbě zapojeným drátem :evil:

Lord78 · #12 Příspěvek od **Lord78** » 15 pro 2008, 21:05

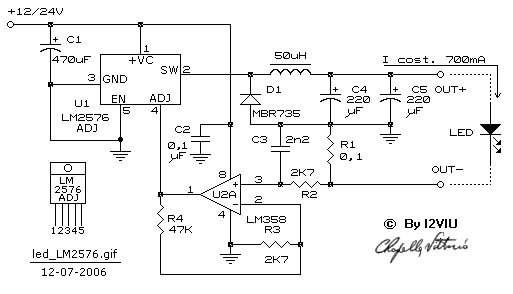

U toho zapojení - issue0211di3_1.gif mám stejně zapojený OZ akorát nevím jak vypočítat hodnotu R1 a R2

Lord78 · #13 Příspěvek od **Lord78** » 15 pro 2008, 21:07

Myslím tak aby to třeba zesílilo na 5V

Zmije · #14 Příspěvek od **Zmije** » 15 pro 2008, 21:59

Na bastl desce to fungovalo krásně. Postavené na plošnák v krabičce to v režimu konstantního proudu přechází do burstů a piští to. Ale jinak to funguje. Akorát to není úplně bezpečné co se týče odskoku jezdce potenciometru pro nastavení napětí.

Kdyby byl plošňák lepší než hnízdo, ptáci by určitě už pár tisíc let snášeli vejce na DPS

#15 Příspěvek od **Bernard** » 15 pro 2008, 22:17

Lord78 píše:U toho zapojení - issue0211di3_1.gif mám stejně zapojený OZ akorát nevím jak vypočítat hodnotu R1 a R2

Ten první OZ je rozdílový zesilovač, který převádí "plovoucí" úbytek na Rsc na napětí proti zemi, zesílení má 1. S R1 a R2 radši nehýbat. Zesílení se řídí poměrem R7/R6, tam se dá experimentovat.

Úprava:
Až teď mě trklo, že to citované zapojení vytváří proudový zdroj, napěťový zdroj s proudovým omezením musí vypadat trochu jinak.
