Nabíječka MW1270

Zpráva

vrtoch · #1 Příspěvek od **vrtoch** » 12 led 2009, 23:43

Nemá někdo schéma k nabíječce Ni-Cd/MH baterií typu MW1270, nebo alespoň zapojení SMD IO s označením MNQ59245 a Z425?
Uvádím tento dotaz i v rubrice návody, ale žádná odezva proto zkouším zde!

Banda · #2 Příspěvek od **Banda** » 17 led 2009, 14:46

To první bude nějaký procesor, schéma bych neřešil.
Pokud nabíječka nefunguje, zkontroluj toto:
- Impulzní zdroj s MC34063
- tranzitory (FET)
A pokud je opravdu vadný řídící IO, tak vestavět vlastní elektroniku.
Když tak někde upni foto vnitřku.

vrtoch · #3 Příspěvek od **vrtoch** » 18 led 2009, 17:57

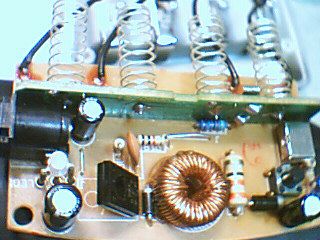

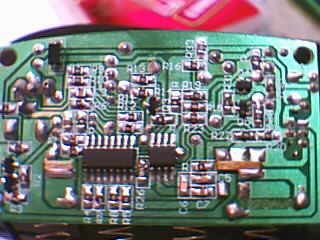

Dík, ale výkonový tranzistor je ozn. B772 a je dobrý a je právě buzen z obvodu s ozn. 393 / ST/ Z425. Přikládám obr. jsou však z vebky. Jinou možnost nemám.

Andrea · #4 Příspěvek od **Andrea** » 18 led 2009, 18:39

vrtoch píše:Dík, ale výkonový tranzistor je ozn. B772 a je dobrý a je právě buzen z obvodu s ozn. 393 / ST/ Z425.

Jestli je to ten 8 nohý, tak to bude dvojitý komparátor LM393, běžně k dostání. Dle foto je ta nabíječka zapojená jako step-down měnič (buck).

vrtoch · #5 Příspěvek od **vrtoch** » 18 led 2009, 21:53

Kouknu zatim dík
