Nabíječka baterii urcenych do UPS

Zpráva

robo · #1 Příspěvek od **robo** » 10 bře 2009, 09:46

Ahoj vespolek. Byl jsem pozadan o zhotoveni nabijecky pro baterky ktere se pouzivaji do UPS. Tyhle baterky pohani el. kolobezku. Jsou tam dve zapojeny do serie. Takze nejakou nabijecku, ktera bude pro tento typ baterii. Baterie do serie, tedy 24V proud jedne baterky 7A. Nejakou jednodusi konstrukci, pokud to bude mozne. Dik

#2 Příspěvek od **EKKAR** » 10 bře 2009, 09:56

Obyčejná nabíječka dimenzovaná na maximální nabíjecí napětí dvou 12V Pb baterií v sérii - to znamená s vrcholovým napětím kolem 30-32V. Jenže protože i náklaďáky používají pro 24V soustavu dva 12V akumulátory v sérii, radil bych použít nabíječku 12V a akumulátory nabíjet odděleně každý zvlášť. Navíc nabíjecí proud 7A nevidím jako dobré řešení - ty aku v UPS nemívají tak velkou kapacitu, aby je tento proud nepoškodil. Napiš sem značku, typ a ampérhodinovou kapacitu těch aku, ale myslím si, že nejsou zrovna stavěné pro rychlonabíjení.

BOBOBO · #3 Příspěvek od **BOBOBO** » 10 bře 2009, 10:51

Co dodat . Jestli chce majitel dlouho jezdit , tak u olova lety ověřených 0,1C . Bývá tam 14Ah-nabproud 1,4A . V tomto případě i omezit maxnapětí pro případ zapomenutí AKU na nabíjení . Je vhodné rozdělit to nabíjení nadvakrát . I elektronicky .

robo · #4 Příspěvek od **robo** » 10 bře 2009, 11:45

Ta baterka je 12V a 7Ah. Jsou tam dve, do serie. Typ ted nevim
To BOBOBO :Nejak nevim kam prijde pripojit baterka.

Dekuji za pomoc.

BOBOBO · #5 Příspěvek od **BOBOBO** » 10 bře 2009, 12:23

Ke každému akubloku přijde paralelně . Je to vlastně elektronická zenerka , ta nedovolí , aby napětí vystoupalo nad nastavenou velikost . No a při nabití aku jde nab proud přes ni . Pozor je na ni celková ztráta . Lze použít , jak zde bylo již několikrát řešeno , jako "zkratový" regulátor .
P.S.Možná by mohlo být natrvalo namontováno na koloběžce . Pak jen při nabíjení zasunout konektor a je to .

#6 Příspěvek od **EKKAR** » 10 bře 2009, 12:31

To, co poslal BOBOBO, je schéma napěťového omezovače - v podstatě je to výkonová Zenerka.
Rozhodně to NENÍ NABÍJEČKA - tu postavíš z nějakého trafa s vhodným sekundárním napětím a usměrňovače (nejjednodušší = nejblbuvzdornější). Ten omezovač se připojí paralelně k baterce a po nárůstu napětí dejme tomu nad 14,5V na svorkách vpravo se otevře to BDXko (musí být na POŘÁDNÉM chladiči) a svým proudem odčerpá další proud, který by přebíjel baterii.
Pokud máš akumulátory 7Ah, nejvyšší proud, který bych se do nich odvážil při nabíjení pustit je asi tak 1A - drtivou většinou jsou to gelovky nebo podobná varianta Pb akumulátorů bez volného elektrolytu, takže vyšším proudem se spolehlivě přehřejí a po několika takových nabíjecích cyklech ještě spolehlivěji zničí. Osobně bych volil proud v rozmezí 0,5A až 0,7A a nabíjel dokud se nezačne otevírat ten BOBOBOův omezovač (nastavený na 14,5V) - což znamená, že baterie jsou nabité na úroveň obvyklou běžně v autech (kolem 85-90% kapacity)

EDIT: No, pokud by se ty omezovače postavily dva a opravdu připojily po jednom ke každému aku v té kolobrndě, dal by se pro nabíjení použít zdroj proudu cca 0,5 až 0,7A o napětí mezi svorkami naprázdno kolem 35V - pak se u dříve nabité baterie otevře omezovač a zabrání jejímu přebití, i když ta druhá ještě plně nabitá nebude - a proudem procházejícím přes omezovač se ta druhá v poklidu dobije na nastavenou úroveň...

breta1 · #7 Příspěvek od **breta1** » 10 bře 2009, 12:59

Mohou tam být baterky PANASONIC LC-R127R2PG1, tedy 12V/7,2Ah.
Tyto se používají běžně v UPS , jsou 2 v sérii a tak se i nabíjejí, napětí se při nabíjení omezuje na 27,4V.

#8 Příspěvek od **EKKAR** » 10 bře 2009, 13:09

breta1 píše:Mohou tam být baterky PANASONIC LC-R127R2PG1, tedy 12V/7,2Ah.
Tyto se používají běžně v UPS , jsou 2 v sérii a tak se i nabíjejí, napětí se při nabíjení omezuje na 27,4V.

To napětí je pro režim držení baterky v pohotovosti - pod stálým připojením dobíjení. A stejně, když vinou výrobních tolerancí nebude nabíjecí napětí obou akumulátorů stejné, jeden se bude nabíjet víc a druhý míň. Pokud bude nabíjeno jen v okamžiku potřeby nabíjet (přes noc) a jinak bude kolobrnda odpojená, může se jít s napětím až na 14,4-14,5V na jednu baterku neboli celkové napětí 28,8-29V celkem. Stejně bych ale volil napěťový omezovač pro každou baterku zvlášť.

robo · #9 Příspěvek od **robo** » 10 bře 2009, 15:23

Jako zdroj proudu pouziji 7805 a nastavim proud do max 0,7A K k tomu udelam ten omezovac. Udelam to dvakrat. Jen se jeste zeptam, omezovac proudu by se mel po nabijeni odpojit. Nenechavat ho stale pripojen. Predpokladam. Pokud ano tak to doplnim o nejaky prepinac.

Stan3 · #10 Příspěvek od **Stan3** » 10 bře 2009, 16:12

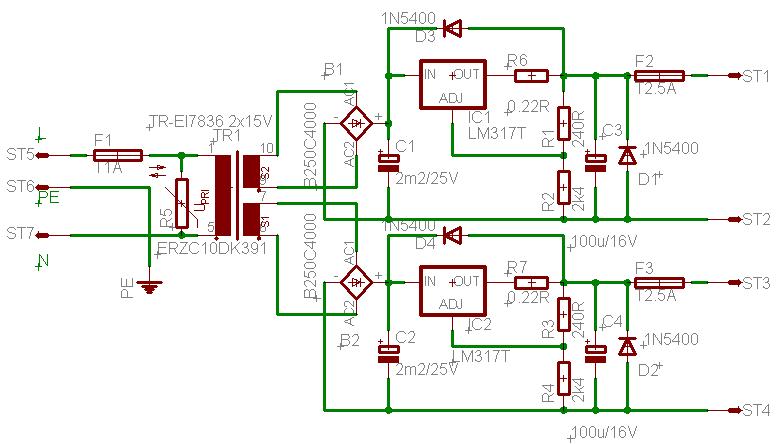

Co třeba takhle:

#11 Příspěvek od **EKKAR** » 10 bře 2009, 17:02

Pokud se bude nabíjet v té kolobrndě a jsou v ní pevně spojené na 24V do série, lze postavit ten zdroj jenom jednou a napájet ho vyšším napětím - kolem 32-35V při použití 7805 by mohlo stačit. Paralelně ke každé baterii se ale musí připojit omezovač, který výš vyvěsil BOBOBO, s napětím nastaveným někam mezi 13,8 a 14V. Nabíjet lze i baterie v sérii, musí být ale zajištěno, že se jedna nebude přebíjet na úkor druhé.

robo · #12 Příspěvek od **robo** » 10 bře 2009, 21:31

Prosim BOBOBO. Neslo by do omezovace "domontovat" LEDku. Opticka kontrola, odpojit nabijecku, hotovo. Rikal jsem si ze by se to dalo poznat i teplotni zmenou chladice. Ale s ledkou je to lepsi. Dik

BOBOBO · #13 Příspěvek od **BOBOBO** » 11 bře 2009, 06:34

Já Ti nerozumím . Je málo pravděpodobné , že někdo přijede a za hodinu pojede . Tedy jet může , ale opět jen kousek . Takže prostě někdy večer to šupneš do zásuvky a někdy ráno to vytáhneš a hotovo . Když to zapomeneš do odpoledne , tak se díky zkratovému regulátoru nic neděje . Zde není co indikovat , či měřit . Jen pro své vlastní uspokojení bych tam dal Ametr od tipy za 42,-Kč , abych měl jistotu , že to tam teče a basta fidli . Při takovéto úpravě prostě vždy po příjezdu na nabíječku a ráno odpojit . Automaticky se aku dobijí , ať jsi použil 10 nebo 90% kapacity . Nehledej problém , kde není .

#14 Příspěvek od **EKKAR** » 11 bře 2009, 07:59

Ta LED by se s naprostým klidem dala vbastlit do kolektoru T1. Ale proč?

robo · #15 Příspěvek od **robo** » 11 bře 2009, 10:05

Klucina je nedockavy. Pocet nabijecich cyklu neni neomezeny. Nabijet kdykoliv sice muze. Ale postupovat takhle porad. Ideal jezdit. Dojde stava, konec. Sup na nabijecku. Co kdyz se zacne nabijet nekdy dopoledne. To bude cely den az do zitrejsiho rana be kolobrndy? 1/10 kapacity po dobu deseti hodin. Prece nebudu nabijet kazdy den jen tak preventivne.
A taky proto ze jsou tam dve baterky a dva omezovace. Je prehled co ktera baterka dela- nabiji se, je nabita.
Nepotrebuji tam mit modre led, ze se to ted cool. Nepotrebuji mit ledky tam kde nejsou treba. Zde si ale myslim ze maji sve opodstatneni.
