Schématické značky do elektroniky

Zpráva

ISS · #1 Příspěvek od **ISS** » 20 bře 2009, 12:33

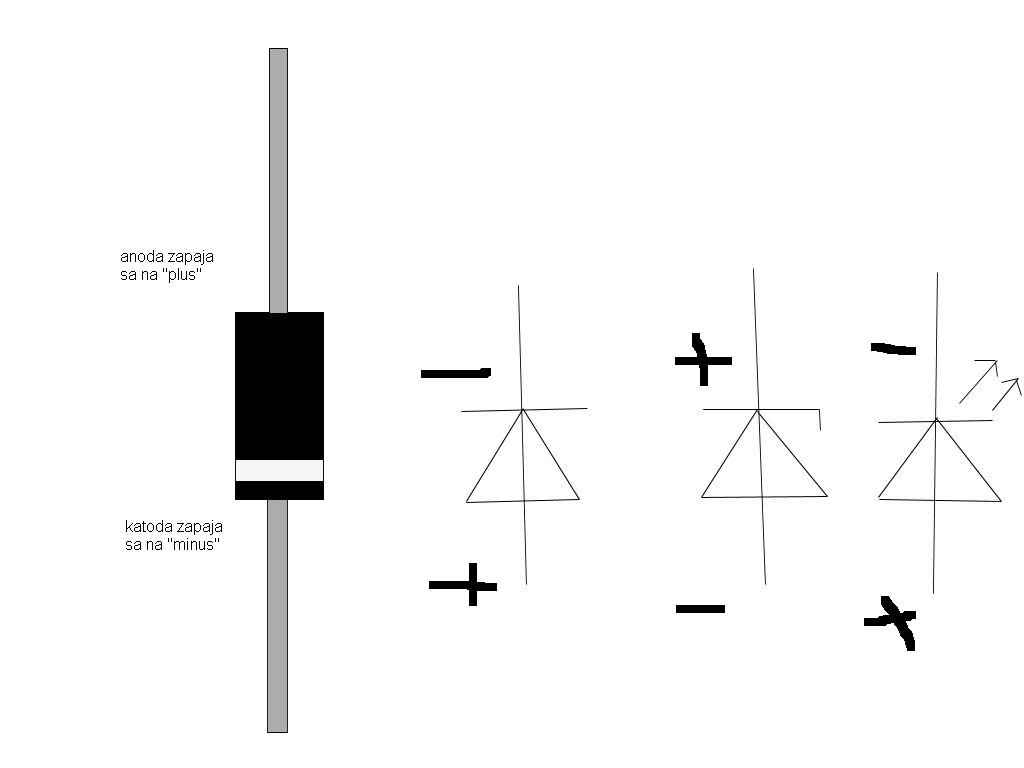

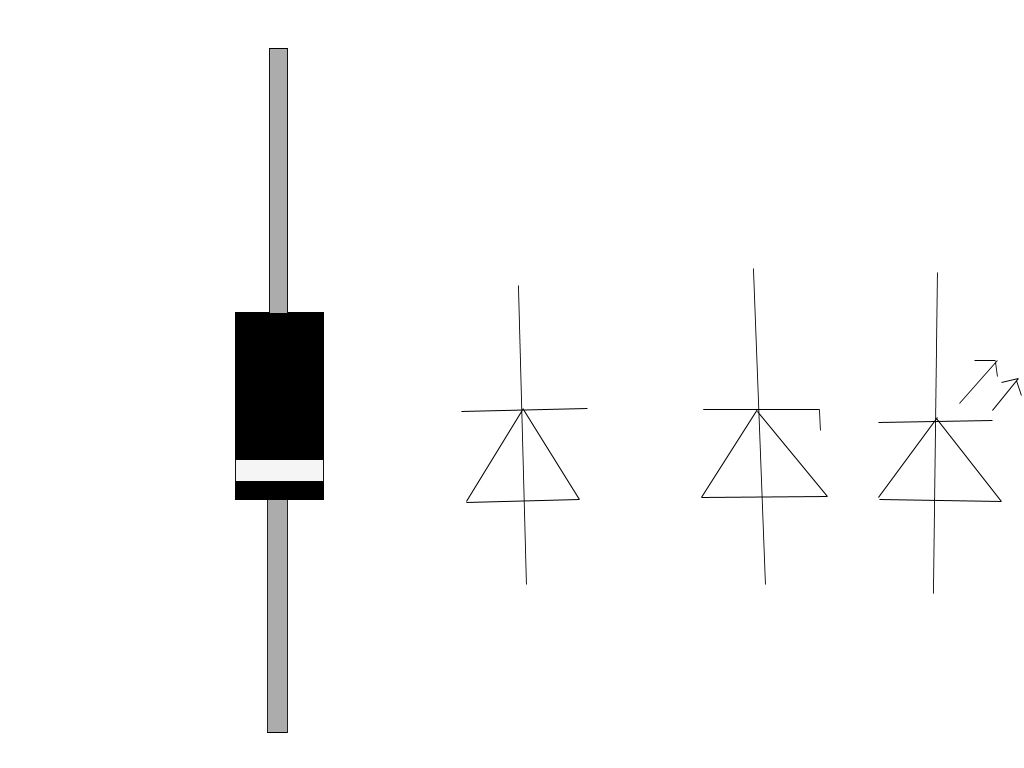

Ahoj můžete mě prosím poradit kde bych našel na internetu schématické značky do elektroniky a nebo aspoň kde je plus a mínus u těchto 4 diod viz. dole.

zeze · #2 Příspěvek od **zeze** » 20 bře 2009, 12:42

ISS · #3 Příspěvek od **ISS** » 20 bře 2009, 12:44

Vřele děkuji

#4 Příspěvek od **Sendyx** » 20 bře 2009, 12:53

Co to je + a - u diody ??

renda15 · #5 Příspěvek od **renda15** » 20 bře 2009, 12:58

To jsem taky moc nepochopil, záleží přece v jakém režimu se dioda právě nachází. Trochu to má opodstatnění u svítivé a ZD, ale u běžné diody nevím nevím. Co si pamatuju tak + označovaly vývod u diod sověti a ještě k tomu na součástce měli většinou značenou anodu, to kvůli imperialistům aby něco neokopírovali.

Jindra2 · #6 Příspěvek od **Jindra2** » 20 bře 2009, 13:05

Dioda má anodu a katodu. Proužek na těle diody značí katodu. Kladné napětí na anodě diodu otevře. Zenerova dioda funguje v oblasti průrazu polovodičového přechodu.
Jindra

#7 Příspěvek od **Sendyx** » 20 bře 2009, 13:08

Jindra2 píše:Dioda má anodu a katodu. Proužek na těle diody značí katodu. Kladné napětí na anodě diodu otevře.
Jindra

Ne vždy, některé hrotové diody sovětské výroby měly proužek u anody.

Kdysi dávno se vyskytovaly kuproxidové usměrňovače, malé seleny a germaniové diody, značené červenou značkou nebo + u katody a modrou nebo - u anody.

#8 Příspěvek od **Cust** » 20 bře 2009, 14:17

Sendyx píše:
Jindra2 píše:Dioda má anodu a katodu. Proužek na těle diody značí katodu. Kladné napětí na anodě diodu otevře.
Jindra

Ne vždy, některé hrotové diody sovětské výroby měly proužek u anody.

Kdysi dávno se vyskytovaly kuproxidové usměrňovače, malé seleny a germaniové diody, značené červenou značkou nebo + u katody a modrou nebo - u anody.

dokonce mám pár diod, které neotvírá kladné napětí na anodě - jsou otevřené pořád

#9 Příspěvek od **EKKAR** » 20 bře 2009, 14:22

Cust píše:dokonce mám pár diod, které neotvírá kladné napětí na anodě - jsou otevřené pořád

Takové není problém vyrobit , ba přímo UBASTLIT - stačí k tomu zdroj napětí vyššího, než je závěrné napětí přechodu a s dostatečným výkonem k tomu, aby přechod protavil do jedné skorovodivé vrstvičky...

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 20 bře 2009, 14:27

Vzhledem k tomu, že se dá na diodě i směšovat či násobit, navrhuji přidat znaménko krát.

#11 Příspěvek od **Sendyx** » 20 bře 2009, 14:46

A co na tunelové diody ? Něco takového ?

http://www.e-autoskola.cz/dopravni-znac ... -tunel.gif

#12 Příspěvek od **rnbw** » 20 bře 2009, 23:02

Cust píše:dokonce mám pár diod, které neotvírá kladné napětí na anodě - jsou otevřené pořád

To su celovodicove diody

Este existuje jeden druh, ktory ma rovnake pouzitie.

#13 Příspěvek od **Bernard** » 20 bře 2009, 23:09

rnbw píše:
Cust píše:dokonce mám pár diod, které neotvírá kladné napětí na anodě - jsou otevřené pořád

To su celovodicove diody Este existuje jeden druh, ktory ma rovnake pouzitie.

Ano, ty spolu tvoří komplementární dvojici.

helios · #14 Příspěvek od **helios** » 21 bře 2009, 07:31

rnbw píše:
Cust píše:dokonce mám pár diod, které neotvírá kladné napětí na anodě - jsou otevřené pořád

To su celovodicove diody Este existuje jeden druh, ktory ma rovnake pouzitie.

To nie sú náhodou tie špeciálne "Eskratiho diódy"? :mrgreen:

bu2520 · #15 Příspěvek od **bu2520** » 21 bře 2009, 07:36

jo tuhle jsem se trápil s jednou mrškou co šla při napětí nad 50V do šlusu , ale při menším napětí se chovala správně , bohužel byla v impulzáku na 70V větvi. A hned při startu to ochrana shazovala. Tuhle diodu jsem měnil až jako poslední :twisted:
