CZJKP1 · #1 Příspěvek od **CZJKP1** » 17 dub 2009, 09:29

Dobrý den

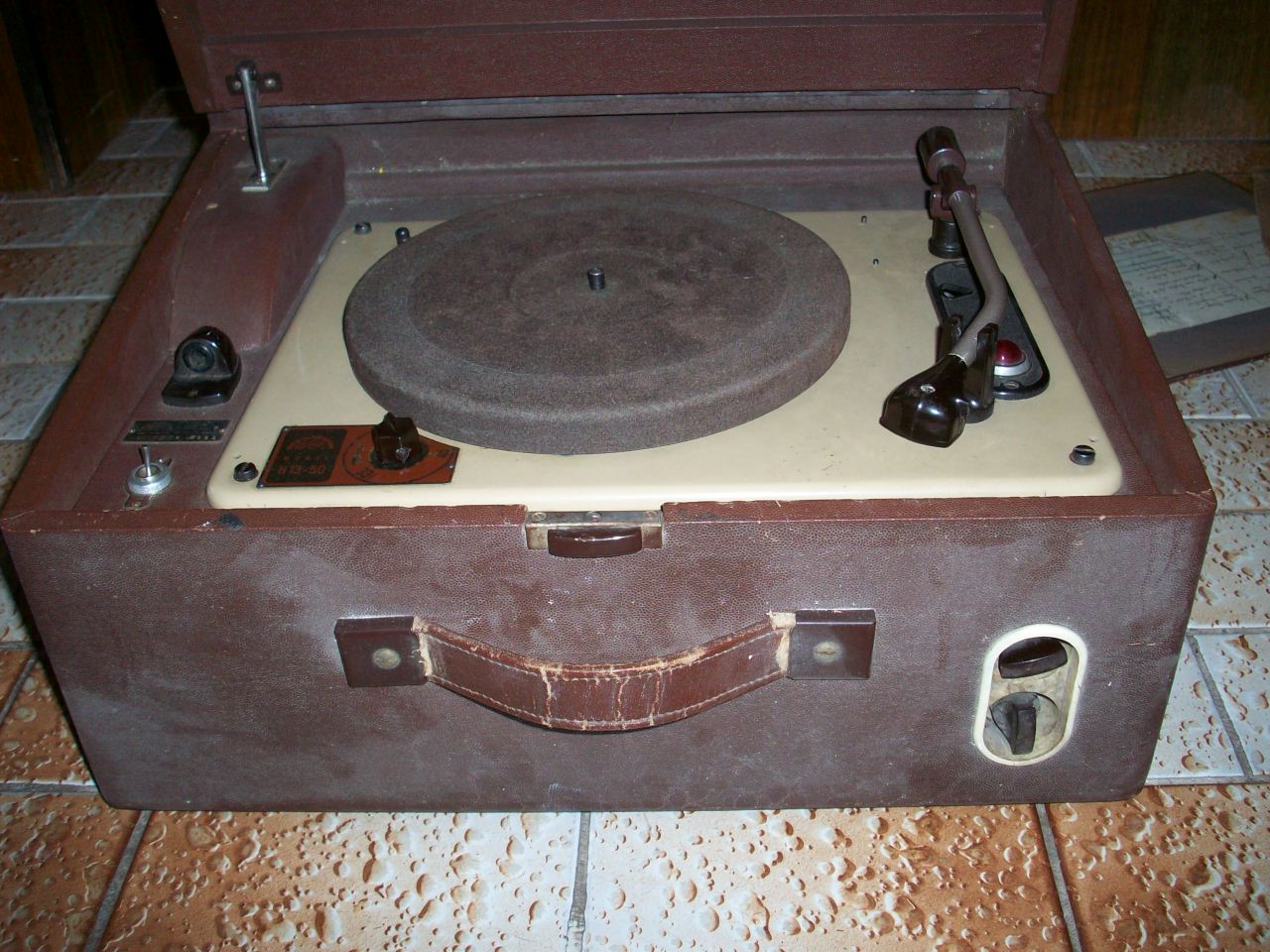

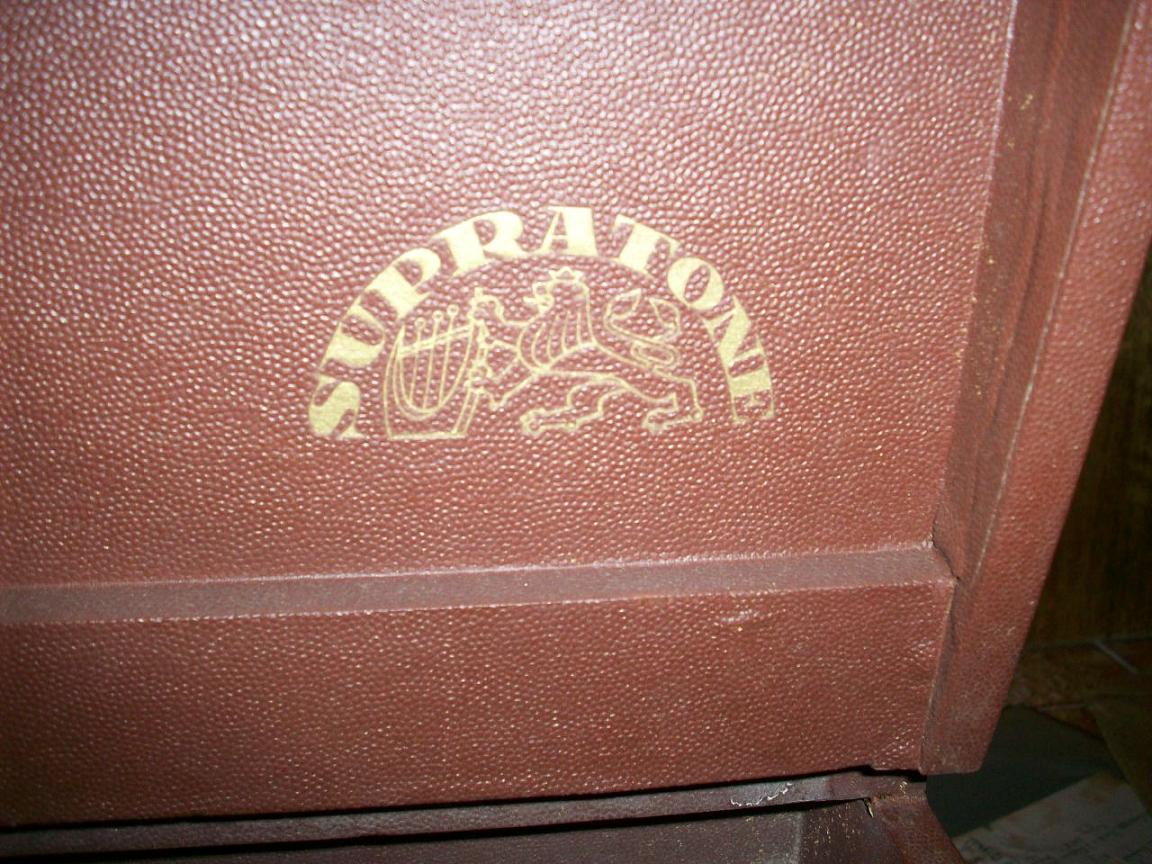

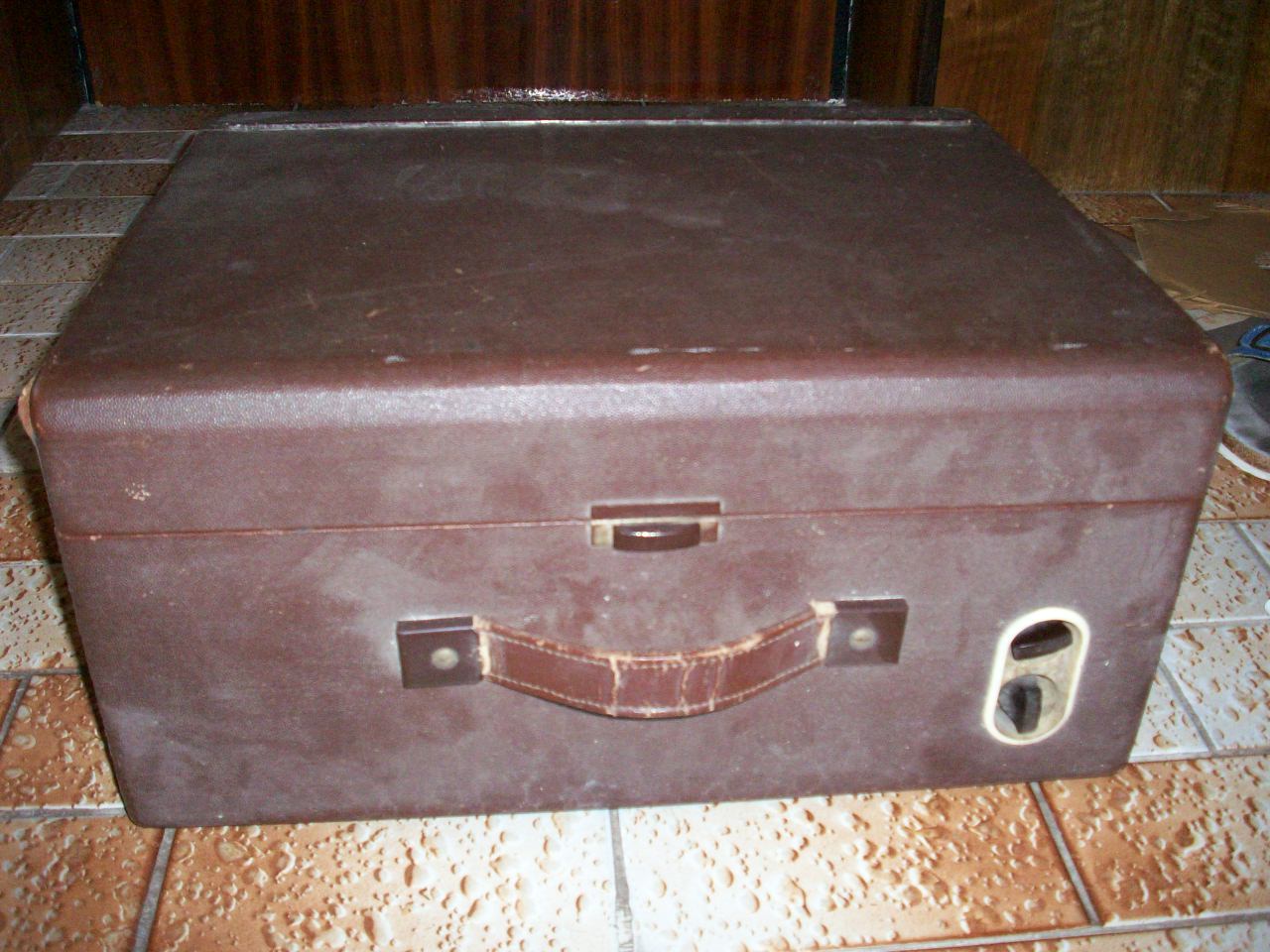

Podařilo se mi sehnat tento legendární elektronkový gramofon, Na bedně je napsáno SUPRATONE, chassis H13-50, Model GE2, 78,33,45 ot/min, dostal jsem k němu 3 usměrnovačky a plno šelakových desek a asi 4 vinilky .Prý něběžel 30 Roků tak ho budu muset pečlivě zkontrolovat ve vnitř, Nemáte prosím někdo k tomuto gramofonu schéma, návod na obsluhu, servisní dokumentaci??.Nevíte jaký je v tomto gramofonu safír jestli pro přehrávání šelakovek nebo vinilek a jestli se dá měnit nebo při jeho poškození je celá vložka na odpis??Jakou má vložku krystalku nebo magnetku??Nevíte rok výroby?? Na oldradiu neni.Více viz foto.

Děkuji.

CZJKP1 · #2 Příspěvek od **CZJKP1** » 17 dub 2009, 09:30

Jo ješte jsem zapoměl na 2 fotky

#3 Příspěvek od **stepa** » 17 dub 2009, 11:13

Neco malo:
http://www.radiohistoria.sk/Oldradio/main.nsf/wdocu/0000342

honza_jan · #4 Příspěvek od **honza_jan** » 17 dub 2009, 15:26

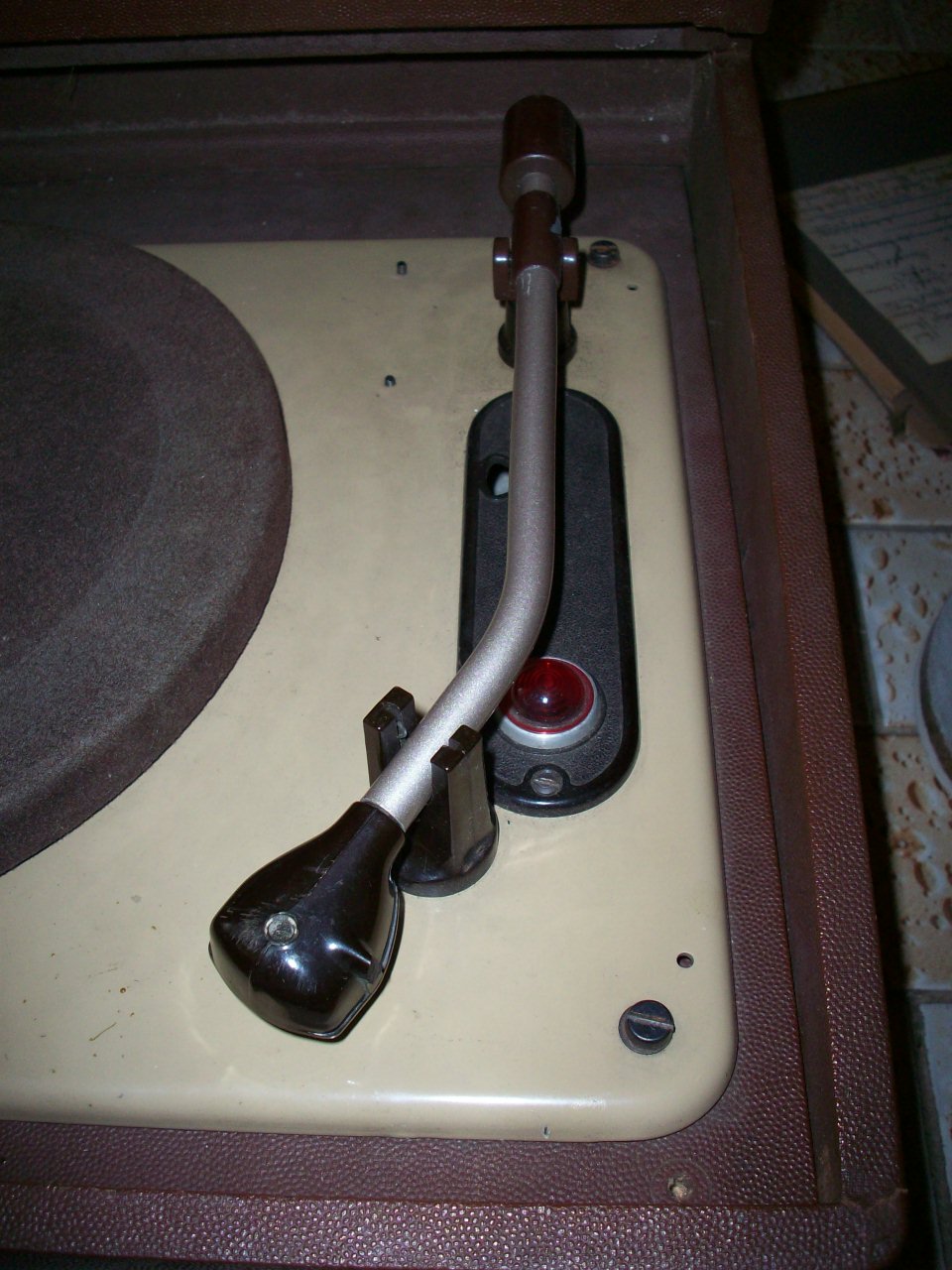

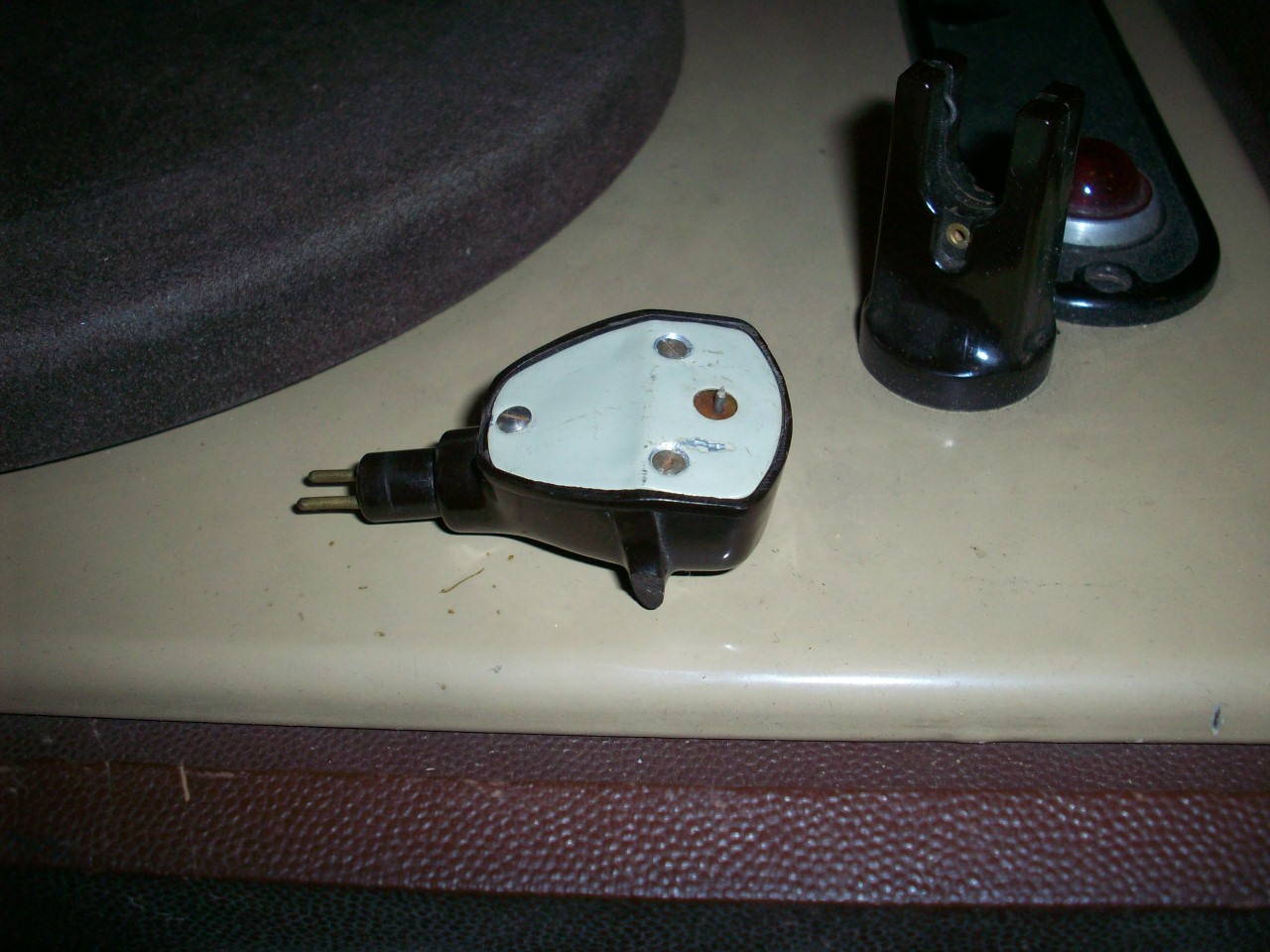

Vyrábělo se to někde na přelomu 50 / 60 let. Přenoska je magnetodynamická, s pevnou, ale vyměnitelnou jehlou. V sestavě ti chybí druhá "hlavička", která má držák na levé straně nad vypinačem. Hlavičky byly označeny barevnou tečkou (zelená / červená ) a písmenem S - pro přehrávání standardních desek 78 T/min a M - mikro pro přehrávání 45, nebo 33 1/3 T/min. Pořadí barevného značení a odpovídajících písmen si už nepamatuju. Tohle šásko se montovalo i do lepších (a dražších) rádií. Soused, zubař, jej měl, ale nebylo nám dovoleno se do něj dívnout , abysme to nerozbili. Mohli jsme si s jeho synátorem akorát přehrávat tehdejší hity, jako "Tina Mary", "Krystínka", atd.

#5 Příspěvek od **Hill** » 17 dub 2009, 16:13

Ale kdepak, tento gramec H13 se vyráběl s prvními LP z Loděnic, takže 1950 je správně. Dodával se s výměnnými hlavicemi, jednou se zelenou tečkou pro šelak a druhou, s červenou tečkou, pro vinyl.
Gramorádia, ve kterých mohlo být alternativně osazována tato šasi, by mohla být ZZ-IV, Maestro nebo Tábor, všechna, co jsem ale viděl, měla bakelitová raménka, nanejvýš s otočnou hlavou (Tábor už měl sklopnou přenosku se dvěma hroty za sebou, alternativně elektromagnetickou PS17 nebo krystalovou stejného tvaru.
Tohle šasi H13-50 jsem viděl právě jen v kufříku a samostatné "chlebníkové" skříňce, bez rádia.
Systém přenosky byl (podle malého protizávaží) zřejmě krystalový.

CZJKP1 · #6 Příspěvek od **CZJKP1** » 17 dub 2009, 17:25

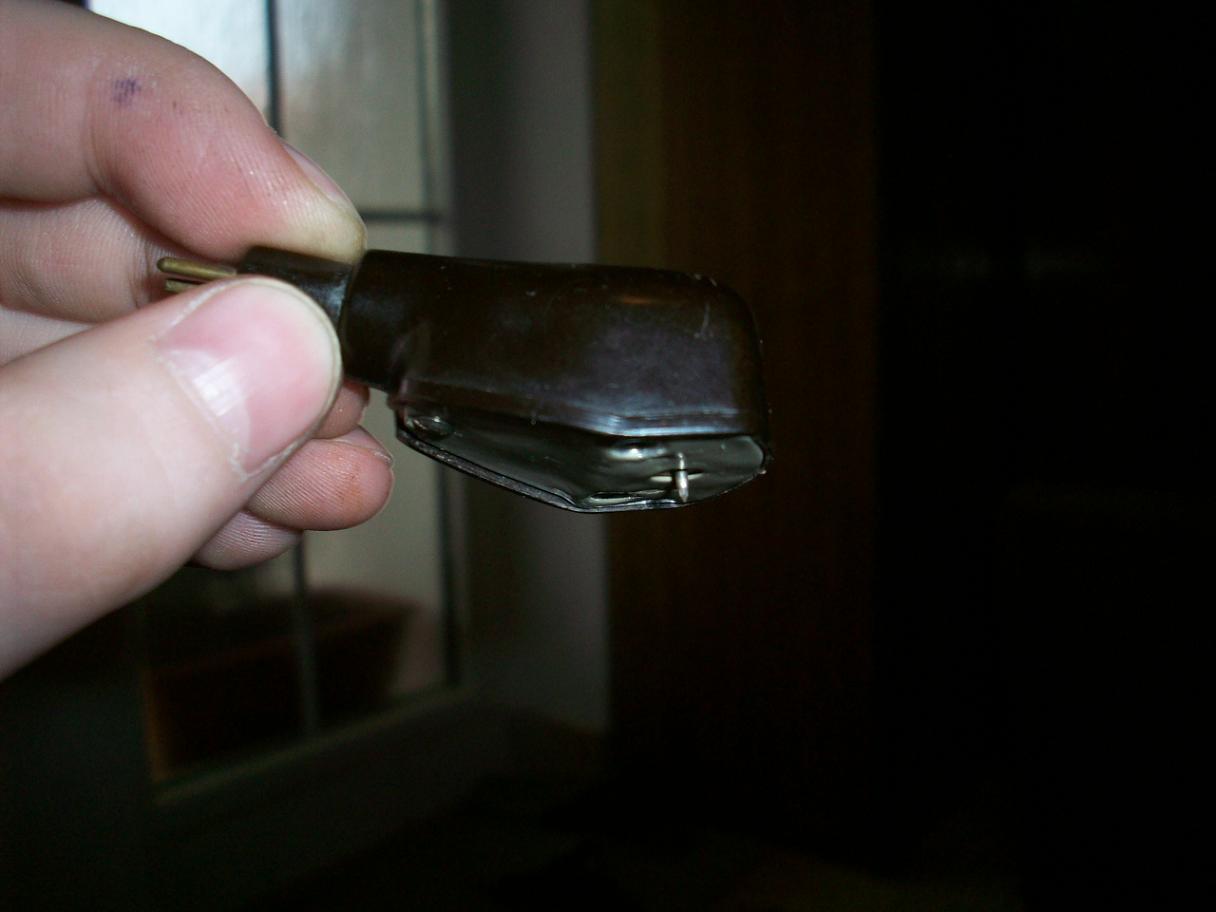

To s těmi tečkami vým byla červená nebo zelená samolepka takový puntík lepící, před nedávnem byly na aukru ale bohužel na tý mý je ten puntík ztržený, takže nevím jestli je pro šelak nebo pro vinil, poznáte to někdo prosím, dle toho fota které jsem udělal?? dal se ten safír když byl ohráty nebo se zlomil měnit nebo se musela vyměnit celá vložka??

Jirka

CZJKP1 · #7 Příspěvek od **CZJKP1** » 18 dub 2009, 18:23

Bohužel to schéma bude nezbytné už jsem si to troufl to zapojit půl hodiny hraje nádhera pak začne kašlat vidím to nějákou elku nebo vyschlý konďour pak to nechám čtvrt dne a zase půl hodky nádhera a pak to začne kašlat že není rozumět slovu, Nemáte prosím nekdo to schéma MODEL GE2 kufříkový

Bezny · #8 Příspěvek od **Bezny** » 20 dub 2009, 12:29

CZJKP1 píše:Bohužel to schéma bude nezbytné už jsem si to troufl to zapojit půl hodiny hraje nádhera pak začne kašlat vidím to nějákou elku nebo vyschlý konďour pak to nechám čtvrt dne a zase půl hodky nádhera a pak to začne kašlat že není rozumět slovu, Nemáte prosím nekdo to schéma MODEL GE2 kufříkový

Měř anodový proud koncové elektronky jestli nahodou neroste. Pak by byla špatná nebo něco v okolí, tj. mřížkový nebo katodový kond, odpor...
Žádná věda, takhle můžeš oměřit všechny přítomné elky.
