zdroj s přepínači BCD

Zpráva

radekV77 · #1 Příspěvek od **radekV77** » 20 dub 2009, 17:19

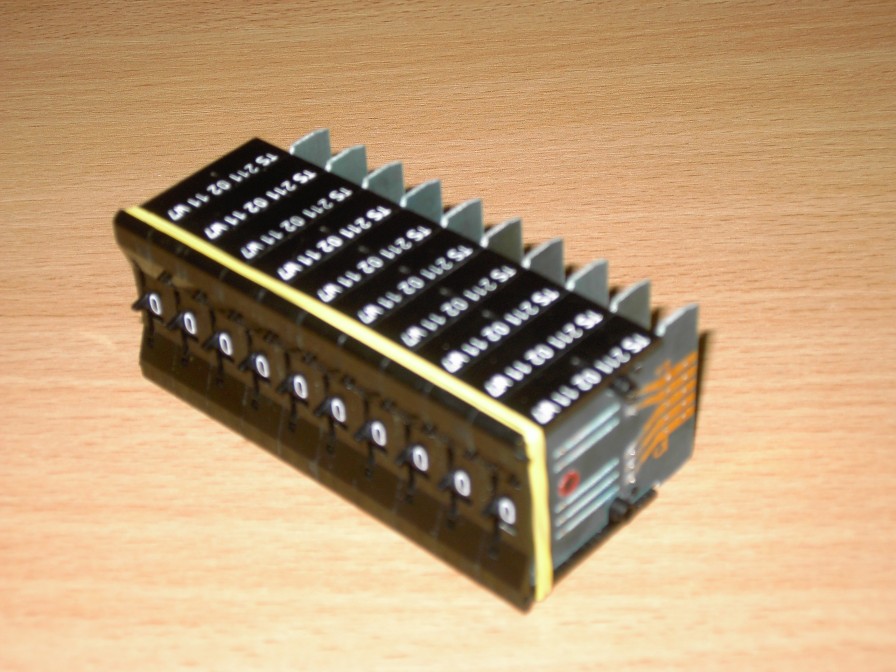

Prosím o pomoc, před dávnou dobou jsem někde viděl zdroj,kde se napětí nastavovalo přepínači Tesla BCD , nevzpomenete někdo co to bylo za zdroj ?

Případně nějaké chemátko

. Díky , Radek

Erny · #2 Příspěvek od **Erny** » 20 dub 2009, 18:30

BS 575. Programovatelný zdroj TESLA BRNO, 0-30V, 0-999mA.

kvitko · #3 Příspěvek od **kvitko** » 20 dub 2009, 18:47

V podstatě, jestli ti jde o zdroj kde budeš nastavovat napětí temahle číslocovími přepínači místo potenciometrem, tak je snadná pomoc adaptovat jakékoliv schéma zdroje. Prostě místo potenciometru ve zdroji dáš elektroniku kde bude na vstupu tenhle přepínač, jeho BCD výstupy přečteš mikroprocesorem a převedeš je na binární hodnotu a tou nastavíš DA převodník, který přes operáky musí nastavit napětí jako potenciometr.
Jiná možnost je že mikroprocesor bude spínat (třeba CMOSama) odporovou dekáduy v hodnotě toho potenciometru. Zhruba popsáno, bude to chtít samozřejmě trochu laborovat ...

I když si myslím, že tenhle systém s těmito číslicovými přepínači je trochu zastaralý. Lepší je 10ti otáčkový potenciometr a 3.5 místný voltmetr. Tak to nastavíš daleko přesnějc.

reese · #4 Příspěvek od **reese** » 21 dub 2009, 09:45

Historie AR3/1975 autor J. Zuska!!! Pak nějaké pozdější číslo upravoval Dr. Kellner. Prý odcházela 723.

#5 Příspěvek od **EKKAR** » 21 dub 2009, 10:18

Stabilík 723 odcházel tam, kde ho autor živil příliš vysokým napětím - katalogově má Umax jen 40V a kdo chtěl mít zdroj s co nejvyšším výstupním napětím a přitom z důvodu úspory jednoho vinutí na trafu používal k napájení 723 jednoduchý parametrický stábl s balastním odporem a dvěma-třemi zenerkami řady KZ260/xx v sérii, často o něj přišel - "dvěstěšedesátky" měly malé povolené výkonové zatížení a rády se přerušovaly. IO tím dostával plné napětí z hlavního filtračního kondu, kde už při nějakých 29V střídaviny je napětí hraničící se 40V. Asi nejblbuvzdorněji to s napájením ze společného vinutí vyřešil Belza, když zenerky vrazil do báze emitorového sledovače s KD135/137/139. Tím mnohokrát snížil jejich tepelnou zátěž a na integráč jde jen povolené napětí, i kdyby hromy bily...
K těm přepínačům - jsou dobré na nastavení stabilně používané hodnoty, ale jen ty s 10 polohami = 10 vývody. Jak je tam BCD výstup a musí se používat dekodér, je to jen složitost pro složitost, která ve zdroji pro dílenské/laboratorní použití nemá opodstatnění. Ještě na hranici použitelnosti by bylo použít takový přepínač pro volbu napětí po desítkách V - jemnější dělení je na Pikaču, pro přesné dostavení je tam stejně potenciometr a když se udělá s těmi přepínači, častá změna napětí spojená s častým "cvakáním" nahoru a dolů ty přepínače stejně rychle zničí, takže uživatel buď maroda hodně rychle a rád předělá na lineární řízení poťákem, nebo prostě vyhodí... Kdo nemá Aripot nebo něco podobného víceotáčkového, může použít sériovou kombinaci potenciometrů s hodnotami 10:1 pro nastavení "hrubě x jemně".
