COMM - propojení se základní deskou

Zpráva

#1 Příspěvek od **EKKAR** » 26 dub 2009, 16:54

Prosím o posouzení:

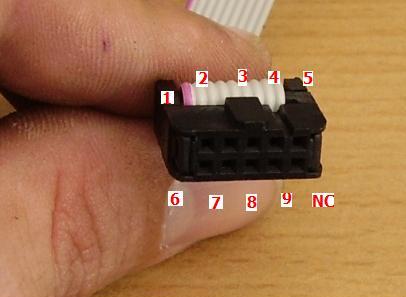

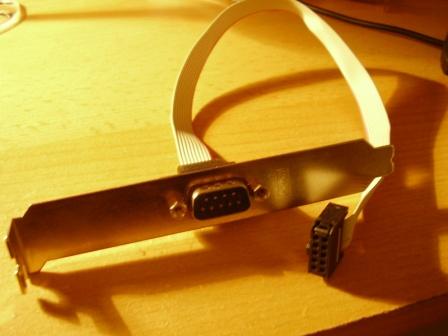

k základovce ASUS M3N78 PRO, která nemá v základním osazení vyvedený na zadní panel COMM port, bych chtěl připojit tento "prodlužovák" se záslepkou nad PCI "šachtu" (pochází z jiného staršího PC) - viz první foto. Na záslepce je konektor Canon 9pin samec a na druhém konci je hranatá samice k nastrčení na "lámací dvouřadovku" 2x5 zdířek - viz druhé foto. Bohužel konektor je černý a tak ani s bleskem není moc detailů vidět. Červené číslice kolem vyjadřují, se kterým pinem Canonu je daná sdířka spojená. Mezi zdířkami označenými 4 a 5 je drážka, nad pinem 3 je naopak nálitek - vše pravděpodobně kvůli zajištění správné polohy při zasouvání.

O co mi jde - předpokládám, že COMM by měl být opticky oddělený, ale už jsem se setkal s případem, kdy tomu tak nebylo a myš staršího typu připojená do takového "vyneseného" COMMu "odpráskla" základovku jak malinu - byly jinak zapojené piny. Může mi někdo ze znalců základovek ASUS říci, jestli je ten prodlužovák kompatibilní se zmíněnou Asuskou M3N78 Pro - tedy jestli ji zařízení (předpokládejme bez závad) připojené do tohoto portu neodešle do věčných lovišť? Byla by to poněkud drahá sranda...

DKL · #2 Příspěvek od **DKL** » 26 dub 2009, 17:19

To odpálení se ni nechce zdát. Sériový port je velice odolný a vydrží prakticky zkrat všech pinů proti sobě. Opticky oddělený asi nebude žádný - pro log. 0 se používá -12V a log. 1 +12V. To by bylo asi složité. Zkusil bych to za vypnutého stavu propojit a změřit zda je na pinu 5 Cannonu kostra. Pokud ne tak obrátit černý konektor na MBD. Pokud ani teď nebude pin 5 ukostřený tak jde o jiné provedení prodloužení. Pokud se kostra v některé poloze na pinu 5 objeví tak bych ještě pro klid v duši PC zapnul a změřil i piny 3, 4 a 7 proti zemi - jsou to výstupy a mělo by na nich v klidu být -12V.
Jinak se to prodloužení vyskytovalo ve dvou provedeních - to co popisuješ a potom ještě jedno a tam jsou vodiče v konektoru Cannon prokládané - liché jdou nahoru a sudé dolů (to ber jen jako příklad, přesně to nevím, jde o systém připojování).

#3 Příspěvek od **EKKAR** » 26 dub 2009, 17:25

Ten Canon má piny popsané na sobě, nebo spíš v sobě - při pohledu ze strany kolíků jsou vidět "na dně" do plastu vylisovaná čísla.

Ale chápu jak jsi to myslel - že v jiném provedení na té 2x5 samici do MTB jsou v jedné řadě zdířky spojené s lichými a ve druhé se sudými piny Canonu.
Díky za radu, zařídíme se podle popisu.

#4 Příspěvek od **rnbw** » 26 dub 2009, 17:37

Asus by mal mat ten druhy sposob zapojenia - 1:1 - http://www.pccables.com/07120.htm

Andrea · #5 Příspěvek od **Andrea** » 27 dub 2009, 10:06

Když budeš potřebovat ten druhý typ propojení, tak ten CANNON odšroubuj, stáhni z něj tu plastovou krytku a kablík si přepájej.
