Stabilizator z 40V na 12V

Zpráva

dingo27 · #1 Příspěvek od **dingo27** » 20 kvě 2009, 18:25

Mam trafo 24V striedavych (cca 40V jsm, ale este som nemeral) a potrebujem to stabilizovat na 12V 5-6 A

žiadne konvencne suciastky mi nenapadaju, skusal som hladat schemu pre zosilnenie prudu LM317T, ale nemal som to stastie (viem ze to mam pod nosom , ale neviem kde)

Neviete na to nejaku schemu, pripadne nieco narychlo co upravit na standardnom stabilizatore? Takisto na vystupe budem mat pre filtrovanie kondenzator 2x4700uF, takze nech sa to moc nespecie

(bude to pre zosilnovac mimochodom)

#2 Příspěvek od **rnbw** » 20 kvě 2009, 18:38

Stabilizator pre zosilnovac?

dingo27 · #3 Příspěvek od **dingo27** » 20 kvě 2009, 18:44

Zosilovac vydrzi viac (takych 16V) , ale korekcie a dalsia pliaga co tam je chce 12V. Apotrebujem 12V aj preto lebo som obmedzeny chladicmi na koncovych stupnoch.

Ten zdroj bude mat aj dalsie vyuzitie, len vala sa mi doma trafo 300W tak rozmyslam ze z neho urobim zdroj na zosilnovace.

#4 Příspěvek od **rnbw** » 20 kvě 2009, 18:52

Ked ta trapia chladice, tak na ten zdroj zabudni. Lebo s 30% ucinnostou tam budes potrebovat poriadne velky chladic.

dingo27 · #5 Příspěvek od **dingo27** » 20 kvě 2009, 19:20

potrebujem zdroj

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 20 kvě 2009, 19:35

LT1074. Ale je to ptákovina.

dingo27 · #7 Příspěvek od **dingo27** » 20 kvě 2009, 19:39

spínaný nechcem, keby sa dalo tak rovno pouzijem PC zdroj.

dj_Paul · #8 Příspěvek od **dj_Paul** » 20 kvě 2009, 20:28

Lineární zdroj ale bude topit víc než ten zesilovač.Při 40/12v 6A musíš někde propálit 168W :roll:

Výkon zesilovače max 50W.Děláš přímotop?

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 20 kvě 2009, 20:59

Asi ano. Nejlépe ale takový, který nehřeje a to teplo rekuperuje zpátky do sítě.

dj_Paul · #10 Příspěvek od **dj_Paul** » 20 kvě 2009, 21:08

Že by perpetum mobile?

#11 Příspěvek od **Bernard** » 20 kvě 2009, 21:15

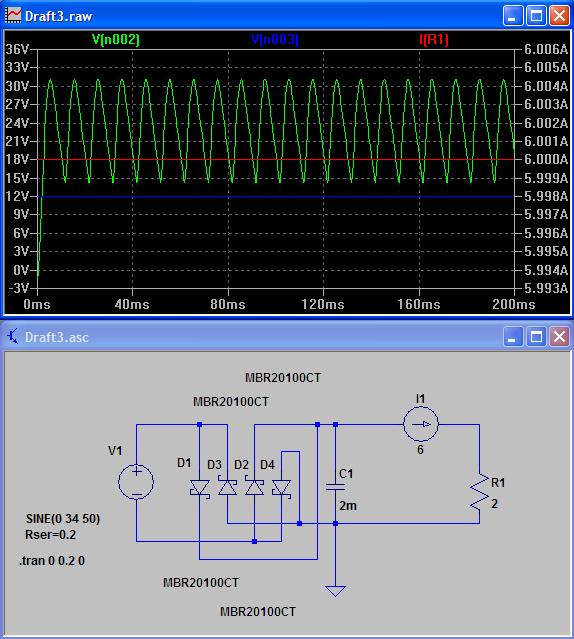

Začal jsem se učit simulátor, tak to využívám jako cvičení. Zeleným je napětí na C1, je vidět, že 2 mF je minimum.

oldaf · #12 Příspěvek od **oldaf** » 20 kvě 2009, 21:58

A co třeba tohle? Dá se z toho odebírat až 6A/12V
http://www.aukro.cz/item640427825_dc_dc ... 623pi.html

dj_Paul · #13 Příspěvek od **dj_Paul** » 20 kvě 2009, 23:08

oldaf píše:A co třeba tohle? Dá se z toho odebírat až 6A/12V
http://www.aukro.cz/item640427825_dc_dc ... 623pi.html

Jenže on impulsní zdroj nechce,nebo si snad myslíš že je v té krabičce lineár?

Jindra2 · #14 Příspěvek od **Jindra2** » 21 kvě 2009, 08:01

Všeobecné zvětšení proudu stabilizátorů, ale pozor na maximální vstupní napětí použitého IO. Taky proudová ochrana nefunguje.
Jindra

Atlan · #15 Příspěvek od **Atlan** » 21 kvě 2009, 09:30

hm Ak je to take vykone trafo tak napatie po usmerneni bude okolo 30V bezny 7812 zvladne u max 35V, 7805 40V Ale teba pozriet katalog,

Tak ze dat 7805 + zenerku aby to bolo v suchu
