"Atenulátor" pro čítač

Zpráva

Opteron · #1 Příspěvek od **Opteron** » 04 srp 2009, 21:18

Ahoj všichni, neví někdo jak omezit signál před vstupem čítače, kde je na vstupech napsáno 2VAC a 20VDC, mělo by to fungovat do 2,5GHz, napadly me dvě diody v sérii zapojené antiparalelne s dalšími dvěmi v sérii aby to omezilo na cca 1,4V, ale nevím, zda by byly dostatečně rychlé. Taky by se možná daly použít nějaké tranzistroy BRF96 na 6GHz a zapojit je jenom jako diodu např B+C nebo B+E ne?

#2 Příspěvek od **EKKAR** » 04 srp 2009, 21:40

Říká Ti něco slovo ODPOROVÝ DĚLIČ???

Opteron · #3 Příspěvek od **Opteron** » 04 srp 2009, 22:12

Říká, ale má to být univerzální, takže když na vstup hodím 5VAC nebo 25VAC, tak za tímto "atenulátorem má být 1,4VAC...Odporový dělič by tady nic nevyřešil...

radekrd · #4 Příspěvek od **radekrd** » 04 srp 2009, 22:34

Tak řízený odporový dělič. Záleží jaký má být dolní mezní kmitočet? Dá se např. udělat atenuátor s diocdami PIN. Předpokládám, že vstup má 50ohm, když to má chodit do 2,5GHz. No při vstupním napětí 25V se na takovém atenuátoru (se vstupní impedamcí také 50ohm) bude ztrácet docela slušný výkon (cca 12W). Na takto vysokých kmitočtech vysokoimpedanční vstup nehrozí. Leda by to bylo řešeno formou sondy (spíše aktivní).

Opteron · #5 Příspěvek od **Opteron** » 05 srp 2009, 09:42

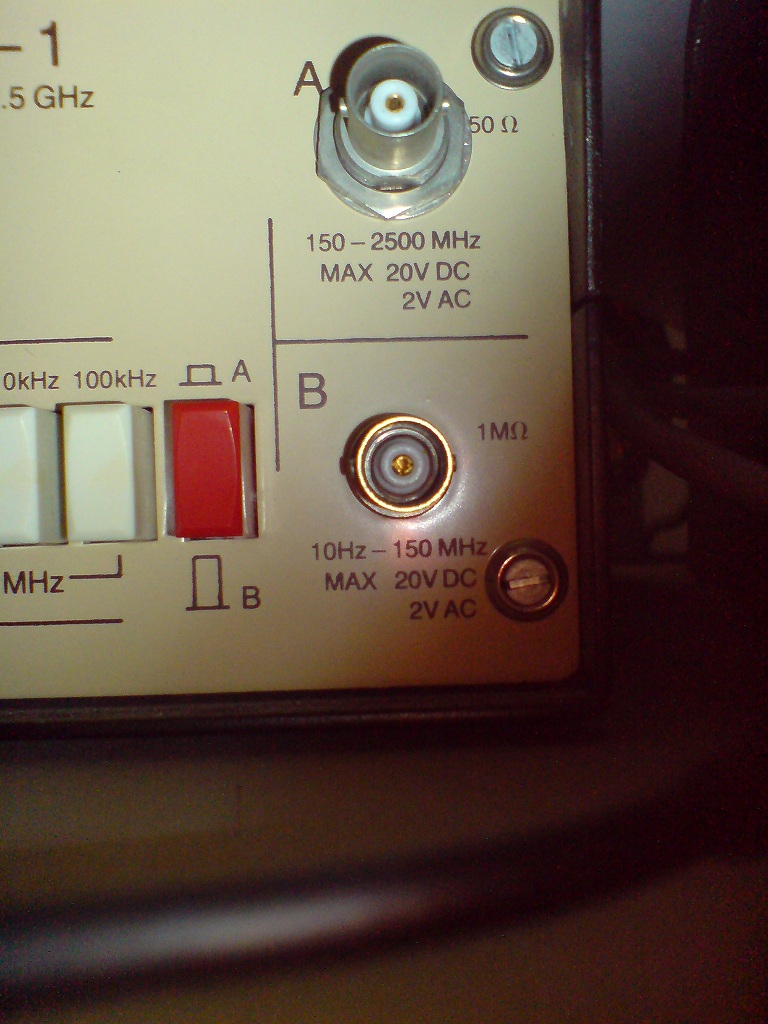

No, tak to jsi mě trochu zaskočil, má to dva vstupy, jeden od 1Hz do 150MHz a ten má vstupní impedanci 1Mohm a druhý vstup, který je od 150MHz do 2,5GHz a impedance 50ohm, u obou dvou jsou stejné údaje o maximálních vstupních napetích a to: 2VAC a 20VDC.

radekrd · #6 Příspěvek od **radekrd** » 05 srp 2009, 17:09

Na ten vstup do 150MHz se dá použít běžná osciloskopická sonda, pokud chceš rozšířit rozsah směren k vyšším napětím. Nebo řízený zesilovač, má-li to fungovat jako kompresor dynamiky, což ale nebude nic jednoduchého, má-li to chodit do 150MHz, ale zvládnout se to dá. Pro druhý vstup jedině řízený atenuátor, který bude mít vstupní impedanci opět 50ohm, ale asi i tak to bude použitelné tak do 5V vstupního napětí. Nebo to realizovat jako sondu FET, což už je dost náročné (a asi i drahé). Omezovače na vstupu bych se vyvaroval, pokud omezuje zatěžuje vstup (klesá vstupní impedance) a za jistých okolností může způsobit chybu měření. Když už omezovač, tak realizovaný diferenčním zesilovačem, ten je pak, při vhodném provedení i do těch 150MHz použitelný.

#7 Příspěvek od **Cust** » 05 srp 2009, 22:29

to DC znamená asi těch 150 MHz
to AC pak ty mikrovlny :-)

(alespoň kolegové co dělalali s mikrovlnama všemu pomalejšímu říkají dýsí)
jinak jestli máš generátor na 2,5 GHz na nějakých zhruba 10 W, tak ti gratuluju, něco takového by se mě hodilo...

radekrd · #8 Příspěvek od **radekrd** » 06 srp 2009, 01:14

Cust píše:...
(alespoň kolegové co dělalali s mikrovlnama všemu pomalejšímu říkají dýsí)
...

nebo se tomu taky říká nf bižuterie

Opteron · #9 Příspěvek od **Opteron** » 06 srp 2009, 10:13

No já osobně bych řekl, že 20VDC je obyčejný offset - čili stejnosměrné posunutí.

#10 Příspěvek od **Cust** » 06 srp 2009, 10:31

já bych řekl, že když pustíš 20 V DC do 50 Ohm vstupu, tak něco shoří...

Opteron · #11 Příspěvek od **Opteron** » 06 srp 2009, 12:40

tak ale 150MHz přece není DC, u obou vstupů jsou stejné mezní hodnoty akorát že u toho 150-2500MHz je impedance 50ohm a u toho 0-150MHz je 1Mohm, pokud je NF bráno jako DC budiž, ale proč je to DC napsáno i u toho druhého vstupu který má dolní mezní kmitočet 150MHz???

#12 Příspěvek od **Cust** » 06 srp 2009, 13:51

na vstupu toho přístroje je kondenzátor, který ti oddělí ss hodnotu...
těch 20 V (+2 V) je bezpečných pro ten kondík, 2 V jsou bezpečné pro ostatní elektroniku...

Opteron · #13 Příspěvek od **Opteron** » 06 srp 2009, 15:00

Přesně to jsem měl na mysli, proto jsem to chtěl řešit nějakými VF diodami před kterými by byl srážecí odpor, ty diody by byly v antiparalelnim zapojeni takže by to limitovaly na 0,7V no a kdyby byl vždy dvě v sérii tak by tam bylo max 1,4V p-p a tím pádem by bylo doddrženo max. napětí 2VAC, problém je ale v tom kde sehnat takové diody, napadlo mě použít přechod B-E u vf tranzistoru např BFR96.

radekrd · #14 Příspěvek od **radekrd** » 06 srp 2009, 18:57

Opteron píše:Přesně to jsem měl na mysli, proto jsem to chtěl řešit nějakými VF diodami před kterými by byl srážecí odpor, ty diody by byly v antiparalelnim zapojeni takže by to limitovaly na 0,7V no a kdyby byl vždy dvě v sérii tak by tam bylo max 1,4V p-p a tím pádem by bylo doddrženo max. napětí 2VAC, problém je ale v tom kde sehnat takové diody, napadlo mě použít přechod B-E u vf tranzistoru např BFR96.

Do těch 150MHz lze bez problémů použít např. dvojici běžných 1N5711 a dosérie k tomu pak už cokoliv. Akorát to bude rapidně snižovat vstupní impedanci, navíc předřadný odpor nemůže být moc velký. Přechod BE tranzistoru není dobrá volba, má dost velkou kapacitu i u rychlých vf typů. VF diody ji mají menší. To už je lepší volba přechod GS (GD) tranzistoru JFET (akorát ještě hůř se sežene vhodný typ, než ty diody).

#15 Příspěvek od **Cust** » 07 srp 2009, 09:44

dají se sehnat útlumové články např. 3 dB nebo třeba 30 dB, bohužel je to většinou na Nkách...
diody i tranzistor ti vždy zatíží zdroj - to bych tam nedával (jedině snad řízený odpor na jfetech)
prostě ke každému měření si uděláš speciální třeba odporový dělič, ostatně jaký zdroj tam připojuješ, že to nestačí?
