Panasonic RF-544

Zpráva

souba · #1 Příspěvek od **souba** » 10 srp 2009, 11:25

Mám na opravu toto rádio.
FM jde perfektně Reprodukce mě překvapila.
AM pouze šumí.
Je utržem modrý drát od feritové antény.Bohužel ani lupou jsem nebyl schopen zjistit kde byl připájen.
Schema jsem se pokoušel najít.Bohužel bez výsledku.
Nechci laborovat , někam připojovat,abych nezničil integráč.
Pokud někdo poradí budu rád.
Díky za každou radu.

BOBOBO · #2 Příspěvek od **BOBOBO** » 10 srp 2009, 11:41

Od feritky pro MW jdou 3 nebo 4 vodiče . Jsou navinuty 2 cívky , odděleně -4vývody , s odbočkou -3vývody . Jedno vinutí hodně závitů , druhé pár . S odbočkou - odbočka na společný , delší vinutí ladící kond , krátké na vstup integráči , či TR . U 4 vývodů - vždy jeden od vinutí na společný , ostatní stejně . Je-li integráč otevři datasheet a bude tam nějaké zapojení . Napiš integráč .

souba · #3 Příspěvek od **souba** » 10 srp 2009, 14:21

Integráč CXA10198 .
Podle datasheedu jsem zapojil a vše OK.

Díky za radu.(někdy je potřeba malé nakopnutí ).

Zbytečná citace celého předchozího příspěvku vymazána.Viz PRAVIDLA, odst.14b)
Hill

#4 Příspěvek od **kokun** » 10 srp 2009, 23:13

souba píše:Mám na opravu toto rádio.
FM jde perfektně Reprodukce mě překvapila.
AM pouze šumí.
Je utržem modrý drát od feritové antény.Bohužel ani lupou jsem nebyl schopen zjistit kde byl připájen.
Schema jsem se pokoušel najít.Bohužel bez výsledku.
Nechci laborovat , někam připojovat,abych nezničil integráč.
Pokud někdo poradí budu rád.
Díky za každou radu.

Taky na tento model a ještě RF-3500 (GX500) sháním schéma - na žádném "free" serveru jsem ho nenašel. Daly by se objednat tady: http://www.service-manual-owner.com/panasonic1.html - bohužel anglicky neumím. :cry:

Na RF-3700 (GX700) je servismanuál na www.eserviceinfo.com :roll:

Atlan · #5 Příspěvek od **Atlan** » 11 srp 2009, 22:25

na AM uz ziadne stanice niesu a preto to len sumi

Maskot · #6 Příspěvek od **Maskot** » 11 srp 2009, 22:38

Atlan píše:na AM uz ziadne stanice niesu a preto to len sumi

Ale jsou jeste vsechny nezrusili.Spis jsou problemy s rusenim.To by mel zachytit jiste,ne jen pouhy sum.

souba · #7 Příspěvek od **souba** » 18 srp 2009, 15:20

Atlan píše:na AM uz ziadne stanice niesu a preto to len sumi

Ohledně přijmu na SV jsou u nás 4 stanice.
Pokud by jsi měl zájem pošlu kmitočet.

Pokud nevyzkoušíš nedělej předčasné závěry!
Trochu trpělivosti neuškodí .
Pokud nejde o život není kam spěchat.

Jak jsem uvedl .problém vyřešen., za informace děkuji BOBOBO.

Hydrawerk · #8 Příspěvek od **Hydrawerk** » 16 říj 2014, 20:05

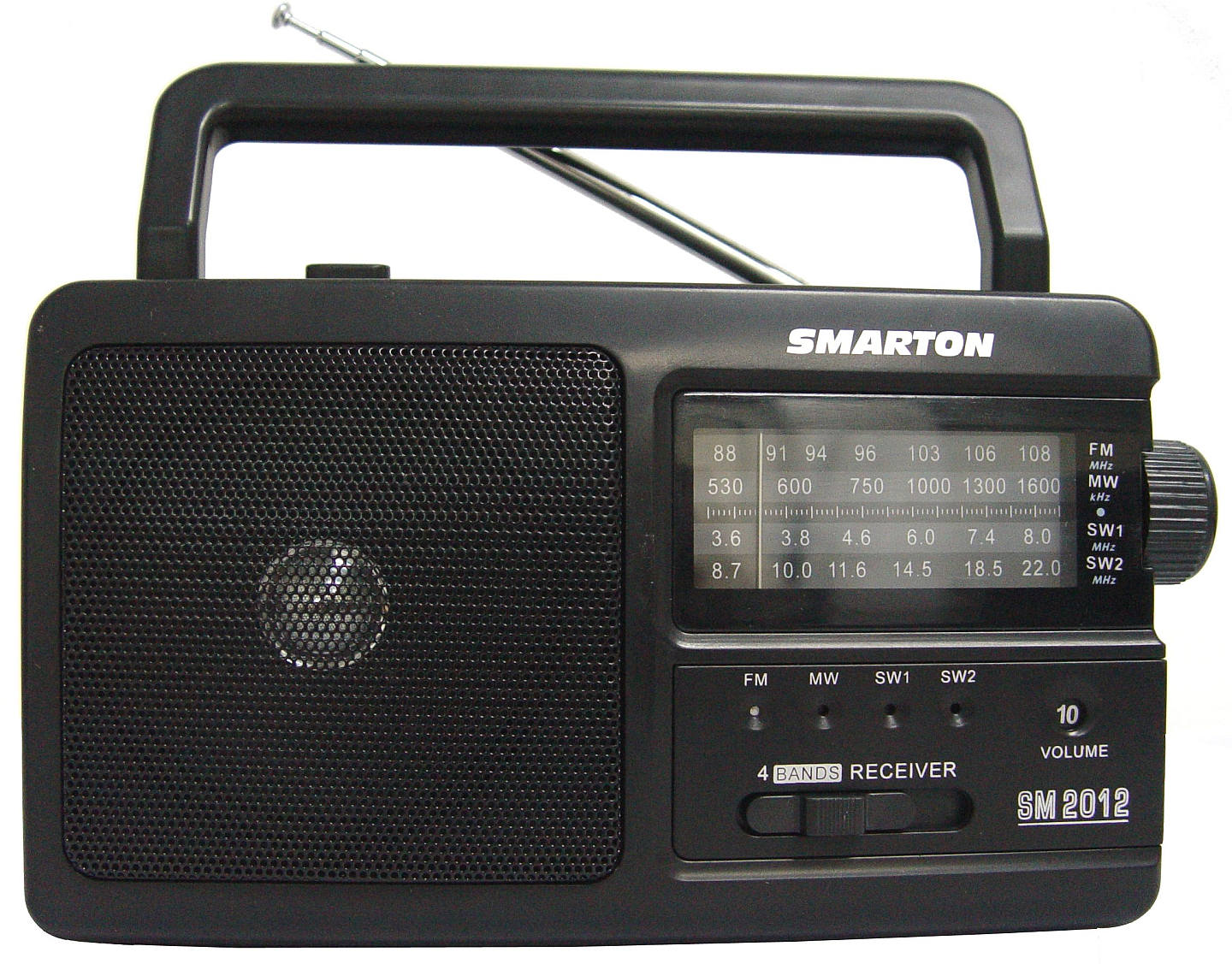

Nebudu zakládat nové vlákno. Tady máme příklad kopírování designu.
http://radioprijimace-radiobudiky.heure ... 2/#section

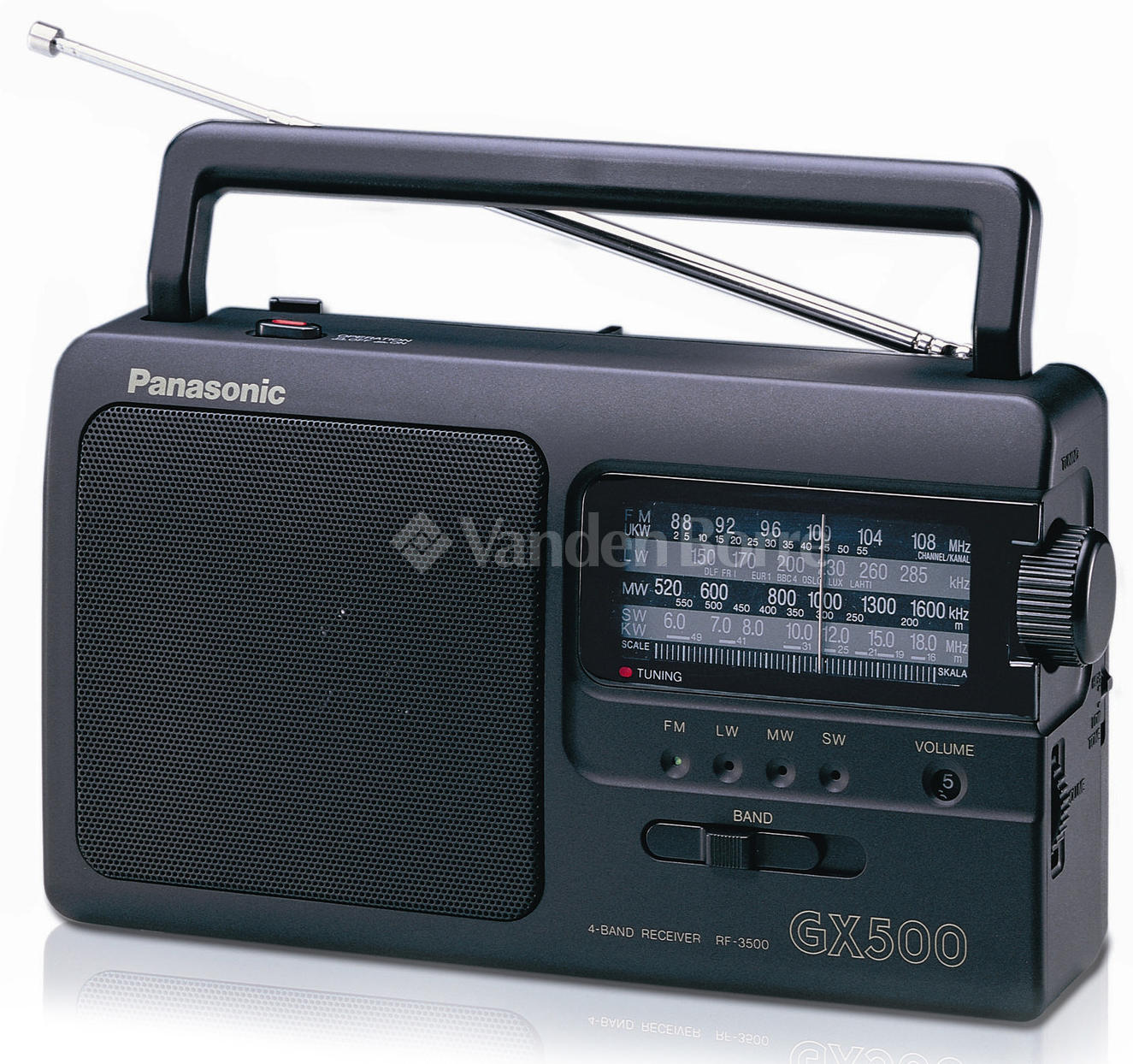

http://www.radiomuseum.org/r/panasonic_rf_3500.html
