Jak upravit schema

Zpráva

anonim · #1 Příspěvek od **anonim** » 24 srp 2009, 17:21

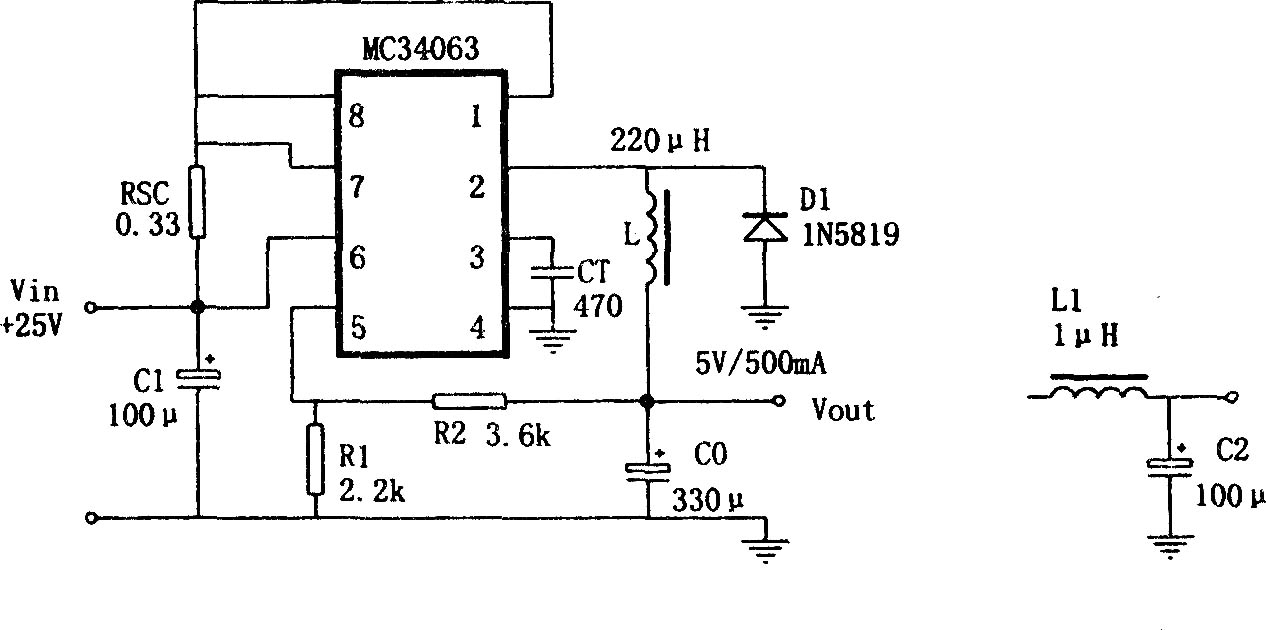

Jak upravit toto schema,aby davalo 12V na vystupe,namiesto 5V?Vdaka za radu.

Davidus · #2 Příspěvek od **Davidus** » 24 srp 2009, 17:30

ano dalo tady si zasej parametry http://www.nomad.ee/micros/mc34063a/index.shtml :wink:

a je hotovo

Návštěvník · #3 Příspěvek od **Návštěvník** » 24 srp 2009, 17:40

Vdaka a ešte,čo mam zadat do stlpca Vripple,?

kony2807 · #4 Příspěvek od **kony2807** » 24 srp 2009, 18:08

Vripp je zvlnění napětí na výstupů . Tuhle hodnotu můžeš relativně ignorovat , udává ve výsledku pouze velikost filtračního kondenzátoru . 330uF jak máš ve svém schématu by mělo být pro většinu aplikací dostačující

.

#5 Příspěvek od **stepa** » 24 srp 2009, 18:08

Anonym píše:Vdaka a ešte,čo mam zadat do stlpca Vripple,?

To musíš snad vědět ty, jaký potřebuješ(jseš ochoten akceptovat) zvlnění na výstupu.

Davidus · #6 Příspěvek od **Davidus** » 24 srp 2009, 18:59

btw nepíše se anonim s Y ?

galjo · #7 Příspěvek od **galjo** » 24 srp 2009, 21:55

Davidus píše:btw nepíše se anonim s Y ?

ved ten druhý už je tvrdý...

workhard · #8 Příspěvek od **workhard** » 24 srp 2009, 22:39

Davidus píše:btw nepíše se anonim s Y ?

To je známka punku... :wink:

MirrA1 · #9 Příspěvek od **MirrA1** » 25 srp 2009, 06:17

Kdyby jsi měl na výstupu velké zvlnění, tak můžeš použít na místě CO nějaký Low-ESR a ten může mít klidně i nižší kapacitu než 330uF.
