Jak portem ovládat spínač?

Zpráva

AxelXY · #1 Příspěvek od **AxelXY** » 27 srp 2009, 20:13

Zdravim,

mám zařízení, které se spustí stisknutím mikrotlačítka. Klasicky mikrospínač odděluje napájení od dalších součástek. Rád bych ale obvod zapínal pomocí COM portu počítače. Jsem schopný měnit výstup na jednotlivých pinech (log. 0 = +12V,log. 1 = -12V). Jakou součástku dát místo mikrospínače, tak aby při při jedné z hodnot byl obvod rozepnut a při druhé hodnotě sepnut?

Díky moc za rady.

Upravil jsem název vlákna, aby o tématu aspoň něco naznačil. Už se nám tu předmět "Poraďte s problémem" nějak hromadí, přitom je každý o něčem jiném...
Hill

#2 Příspěvek od **EKKAR** » 27 srp 2009, 20:23

Optron neboli optokopler, třeba CNY17 nebo podobný - a za něj spínací tranzistor nebo i relátko.

AxelXY · #3 Příspěvek od **AxelXY** » 27 srp 2009, 21:33

Ahoj EKKARe,

prošel jsem si nějaká schémata optočlenů a mohlo by to fungovat i bez toho spínacího tranzistoru ne?

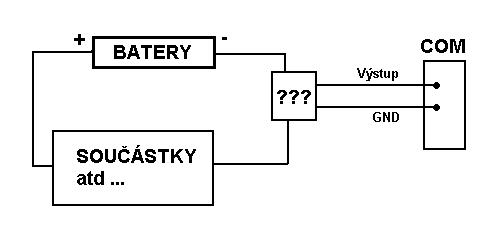

Proud z COM portu je cca 20 mA a napětí se liší (max +-12V). Neni prostě malá jednoduchá součáska na kterou když přivedu + tak sepne a - rozepne? Pro pochopení jsem nakreslil obrázek.

Díky.

#4 Příspěvek od **EKKAR** » 27 srp 2009, 21:47

No prostě ten optron, aby se neprorazila jeho LED, bude potřeba do cesty spínajícího impulsu dát diodu, která zamezí přivést na tu LED záporné napětí - ale ta výkonová výstupní část musí mít aspoň tranzistor, samotným optronem skoro nic nesepneš. Existují ale i výkonové spínací optrony, říká se jim SSR - Solid State Relais neboli relé "v pevné fázi" - a existují i typy určené výhradně pro stejnosměrný proud.

#5 Příspěvek od **masar** » 27 srp 2009, 21:49

Tak tohle ti Ekkare nezávidím. :wink:

Návštěvník · #6 Příspěvek od **Návštěvník** » 27 srp 2009, 21:51

Dej tam N-MOSFET a máš vystaráno, spínat se bude log.0 (+12V)

Návštěvník · #7 Příspěvek od **Návštěvník** » 27 srp 2009, 21:59

Jéžišmarjá! Tomu vůbec nerozumím. OK. zkusíme to jinak. Ten obvod je tzv. ruční buzzer, který dává elektrické šoky při sepnutí spánače. Rád bych ale onen buzzer spínal pomocí COM portu. Napájení je 4x LR41 baterie (4x 1,5V) a za spínačem jsou dva kondenzátory (alespoň to tak vypadá). Jak by jste můj problém řešili? Elgantně a jednoduše?

Napadlo mě úplně vyloučit baterie a podobné věci a napřímo to zapojit do COM portu. Obávám se ale že to bude dávat moc napětí / proudu a mohlo by to poškodit kondenzátory. Hodnoty COM poru napětí je + - 12V a lze odebírat maximálně cca 20mA. Navíc co by se stalo kdybych dal log. 1 a COM port pustil -12V? To bych asi dostal ránu take ne? ...

jak by vypadalo schéma?

Děkuji.

Návštěvník · #8 Příspěvek od **Návštěvník** » 27 srp 2009, 22:01

anonyme, jaký N-MOSFET? Mohl bys prosím načrtnout schéma?

Děkuji.

Návštěvník · #9 Příspěvek od **Návštěvník** » 27 srp 2009, 22:20

Stručně takhle

#10 Příspěvek od **Bernard** » 27 srp 2009, 22:36

Je to sice off-topic, ale nějak to souvisí. Značka xxx slouží často jako označení pro mládež nevhodného obsahu. A tak s ohledem na dobré mravy mám router nastaven na obsahové filtrování včetně xxx, a asi nejsem sám. A tak obrázky, jejichž názvy obsahují xxx nezobrazím.

A tak prosím, nepoužívat v názvech obrázků xxx, pokud jde o neškodný obsah. :wink:

workhard · #11 Příspěvek od **workhard** » 27 srp 2009, 22:41

Asi bych nic,co má dávat elektrické rány,nepřipojoval přímo k COM portu,mám-li v úmyslu ho používat i nadále :wink:

#12 Příspěvek od **Hill** » 27 srp 2009, 23:09

Proč zrovna COM portem?
Paralelním je to snadnější...

mihal · #13 Příspěvek od **mihal** » 27 srp 2009, 23:43

I na seriaku moze nahodit CTS alebo iny riadiaci bit.

AxelXY · #14 Příspěvek od **AxelXY** » 28 srp 2009, 06:18

Děkuji ti anonyme za obrázek. Myslím, že to bych zvládnul. Jinak je to tedy tranzistor N-Mosfet se třemi výstupy ... a kterou nožičku připojit kam (myslím, že se jmenují DRAIN, SOURCEm GATE)? A jaké hodnoty bys doporučil aby měl (třeba 20V 20mA)?

A nestane se nic když dál log. 1 (-12V) ? ...

Děkuji.

#15 Příspěvek od **stepa** » 28 srp 2009, 08:23

AxelXY píše:a kterou nožičku připojit kam (myslím, že se jmenují DRAIN, SOURCEm GATE)?

Vždyť to máš v tom schématu všechno nakreslený. Gate je Výstup, source je GND a drain je zbytek.

AxelXY píše:A jaké hodnoty bys doporučil aby měl (třeba 20V 20mA)?

Tak tranzistor snad budeš dimenzovat podle napětí a proudu ve spínaném obvodu, ne?

AxelXY píše:A nestane se nic když dál log. 1 (-12V) ? ...

Když dáš N-FET, který zvládá +-16V na gate, tak se nic nestane.
