Najjednoduchsi ATX standby zdroj

Zpráva

#1 Příspěvek od **rnbw** » 27 zář 2009, 20:54

Dostal sa mi do ruk stary ATX zdroj (z roku 1997) - Moretec MAP-200PE. Nasiel som v nom este jednoduchsi standby zdroj ako tento http://home.zcu.cz/~ronesova/index.php?menuitem=stby1
Na primarnej strane len 13 suciastok (nepocitam D16, ta sluzi na napajanie niecoho dalsieho - je tam totiz 3843). Hnusne nakreslene trafo si nevsimajte, nechcelo sa mi vyrabat vlastne.

Bol tam vyschnuty C29, odpaleny Q10 a R58. Este bol nafuknuty jeden z filtracnych elytov 470uF/200V. Q10 som nahradil 2SC5353.

Jarous · #2 Příspěvek od **Jarous** » 28 zář 2009, 07:12

To hej,Moretec si veľmi dobre pamätám.Ono všetky tie standby zdroje boli podobné a tá blbá spätná regulácia s elytom bola vždy kameňom úrazu :wink:

#3 Příspěvek od **rnbw** » 28 zář 2009, 08:07

Vtipne je tam umiestneny ten tranzistor - v strede plosaku, bez chladica, len v zmrstovacke

breta1 · #4 Příspěvek od **breta1** » 28 zář 2009, 09:10

Mas tam zasadni chybu - ten C29 je prepolovany.
Pozn. -je zajimave, ze tato chyba se tahne i v mnoha profi schematech a dokonce v nekterych zdrojich je spatne i potisk na samotne desce.

#5 Příspěvek od **rnbw** » 28 zář 2009, 09:25

Myslim, ze tu je tak potlac a bol tam aj takto osadeny. Uz som o tom cital, ale nejako ma to nenapadlo skontrolovat. Este sa na to pozriem.

Jarous · #6 Příspěvek od **Jarous** » 28 zář 2009, 13:41

Staré 200W Macase ATX zdroje mali opačne zapojený tento kondenzátor,až som sa čudoval ako to tam tak dlho mohol vydržať

Potlač bola samozrejme tiež blbo nakreslená.

Návštěvník

rnbw píše:Dostal sa mi do ruk stary ATX zdroj (z roku 1997) - Moretec MAP-200PE. Nasiel som v nom este jednoduchsi standby zdroj ako tento http://home.zcu.cz/~ronesova/index.php?menuitem=stby1
Na primarnej strane len 13 suciastok

A v čem je prosím jednodušší? Je to totéž, dokonce v tom odkazu je na primáru součástek jen 12. :roll:

#8 Příspěvek od **rnbw** » 28 zář 2009, 18:18

Asi neviem pocitat

Pravdepodobne som to porovnaval s tymto http://home.zcu.cz/~ronesova/index.php? ... l/lc200atx a dal som sem potom iny link.

breta1 · #9 Příspěvek od **breta1** » 28 zář 2009, 20:07

Kdyz uz je rec o nejjednodussim SB zdroji v ATX zdrojich - myslim, ze to vyhrava zdroj s IO typu TOP210.

Návštěvník

breta1 píše:Kdyz uz je rec o nejjednodussim SB zdroji v ATX zdrojich - myslim, ze to vyhrava zdroj s IO typu TOP210.

Ee, vyhrává to zdroj s 50Hz trafíčkem.

Jarous · #11 Příspěvek od **Jarous** » 29 zář 2009, 07:09

Anonyme,musíš rýpať? Sa tu bavíme o spínanom STB zdroji v ATX,nie ?

Návštěvník

Jarous píše:Anonyme,musíš rýpať? Sa tu bavíme o spínanom STB zdroji v ATX,nie ?

Nie. Slovo spínaný tu nikde nepadlo. A že jsi nikdy neviděl ATX zdroj se STBy částí s 50Hz tráfkem je tvůj problém.

Jarous · #13 Příspěvek od **Jarous** » 29 zář 2009, 10:46

Ale videl ,prvý ATX Macase zdroj čo sa vyskytol na trhu mal klasické trafko,odoberaný prúd bol 0,1A

#14 Příspěvek od **rnbw** » 29 zář 2009, 11:28

Nenasla by sa nejaka fotka? Este som to nevidel.

Návštěvník

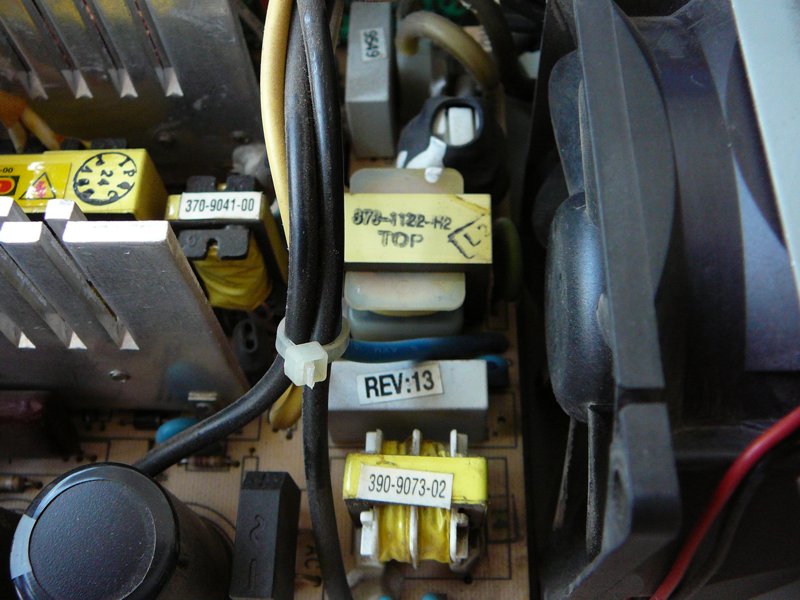

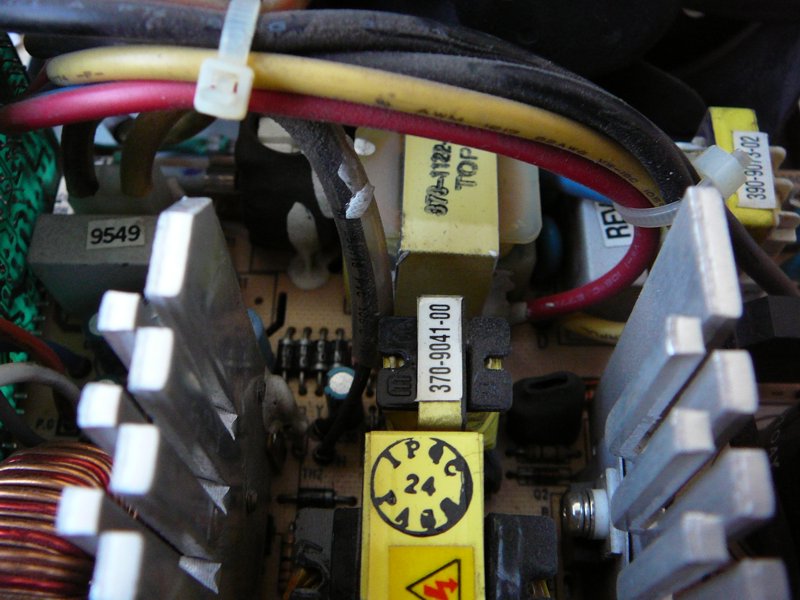

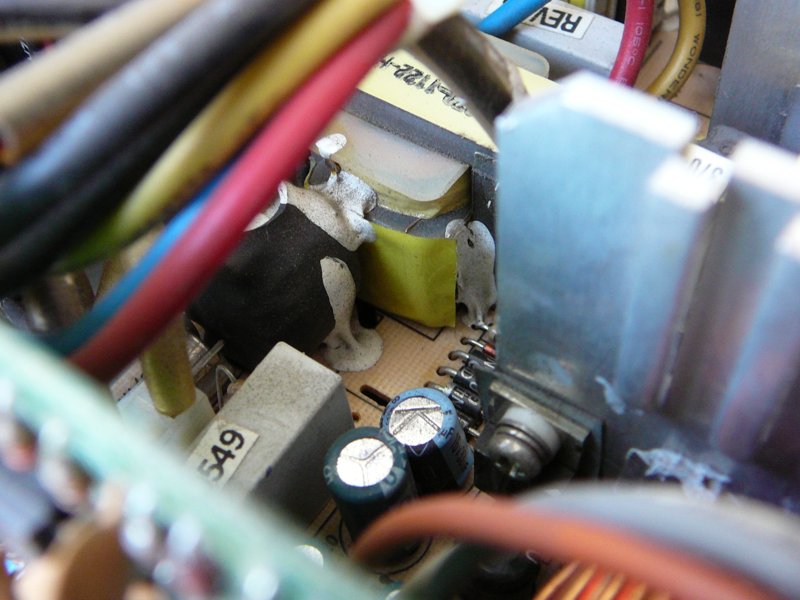

Mám tu teď jenom jeden prDELL s 50Hz tráfkem.
