PANASONIC SA-AK25

Zpráva

mirosne · #1 Příspěvek od **mirosne** » 06 říj 2009, 19:17

Chcem poprosiť o radu z touto vežou,ktorá vypisuje chybové hlásenie F61.Koncový stupeň RSN 3502A je v poriadku aj všetky napatia v zdroji sú OK.Sú premerané všetky súčiastky v obvodoch ochrany konc.stupňa.Aj po vybratí KS zobrazuje display F61.Ďakujem :cry:

pajosek2 · #2 Příspěvek od **pajosek2** » 06 říj 2009, 19:29

A co napájecí napětí pro jednotlivé větve.

mirosne · #3 Příspěvek od **mirosne** » 06 říj 2009, 19:33

Všetky napatia sú tam podľa schémy,sú napísané aj na doske zdroja a KS.Všetky som premeral,po zoskratovaní relé KS nabehne,ale hlásenie trvá.

pajosek2 · #4 Příspěvek od **pajosek2** » 06 říj 2009, 19:44

Nemáš schema? Pokud si to s něčím nepletu,tak to mělo obvod pro hlídání konce.Tam by mohl být zakopaný pes.Ještě jedna věc,není na vývodech pro repro stejnosměrná složka?

mirosne · #5 Příspěvek od **mirosne** » 06 říj 2009, 19:55

Presnú schému bohužiaľ nemám,iba schému KS s obvodmi ochrán.Jednosmerná zložka na výstupe neni.

#6 Příspěvek od **rezis** » 06 říj 2009, 20:11

Není to nahodou nejaky dstabos STK

mirosne · #7 Příspěvek od **mirosne** » 06 říj 2009, 20:15

pajosek2 · #8 Příspěvek od **pajosek2** » 06 říj 2009, 20:18

mirosne píše:Presnú schému bohužiaľ nemám,iba schému KS s obvodmi ochrán.Jednosmerná zložka na výstupe neni.

Můžeš to schema někam hodit? třeba na pavelvysl@seznam.cz,alespoň to co máš.

mirosne · #9 Příspěvek od **mirosne** » 06 říj 2009, 20:54

Poslal som Ti schému,trošku opozdene,lebo mi vypadáva net.Ďakujem

pajosek2 · #10 Příspěvek od **pajosek2** » 06 říj 2009, 21:01

Q406 a Q407 jsou vpořádku? Dnes už toho moc nevyřešíme .Za chvilku jdu spát,ale ještě si počkám na odpověď.Stačí změřit napětí na kolektorech.

mirosne · #11 Příspěvek od **mirosne** » 06 říj 2009, 21:08

Ano,napatia sú ok.Zatiaľ Ti ďakujem za ochotu a prajem Ti dobrú noc! :sleeping:

#12 Příspěvek od **masar** » 06 říj 2009, 21:24

Zatím si můžete stáhnout úplné schema odtud
:wink:

mirosne · #13 Příspěvek od **mirosne** » 06 říj 2009, 21:47

Veľmi pekne ďakujem!

#14 Příspěvek od **masar** » 06 říj 2009, 21:58

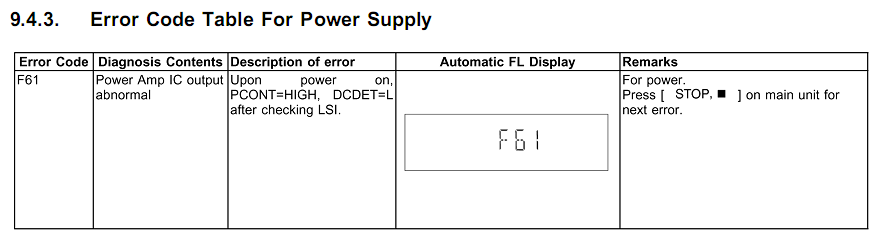

Jinak ještě je možné stáhnout servisní manuál, kde se dozvíš, že tuto chybu způsobuje nenulové napětí na výstupech koncového zesilovače, které je detekováno "spadnutím" napětí DCDET na log0.
Tak to změř ještě jednou. :wink:

mirosne · #15 Příspěvek od **mirosne** » 06 říj 2009, 22:02

Na výstupoch namerané napatie -30mV
