CTV2952RF

Zpráva

radomir23 · #1 Příspěvek od **radomir23** » 08 říj 2009, 01:01

Dobry prosim vas pomozte mi s takym problemom mam 2952RF odislo splitko kupil som nahradu 40-11b (original 40-14b ) podla navodu spoj pin 8 ku katode vd252 som prerusil potom pin 8 som spojil s pinom 12 a nakoniec z impulzneho trafka pin 14 som spojil s katodou VD252

meranie PIN 14 imp. traf = 26V striedavych

na anode vd252 -20V(ma byt -14V)

no a co sa stane vd252 sa strasne priehrieva a po 2 min. odide

prosim o pomoc

som rozmyslal ze tych -14V by som vyrobil z pinu 12 impul.trafka tak sa to robi pri ovpeckach ktore maju 40-11b splitko

neviem preco oni v navode pouzivaju pin 14

este raz prosim o pomoc

radomir23 · #2 Příspěvek od **radomir23** » 08 říj 2009, 12:22

nema niekto s takym to pripadom skusenosti ?

prosiiiiim

BaluSK · #3 Příspěvek od **BaluSK** » 08 říj 2009, 12:57

necitas sukromne spravy???

radomir23 · #4 Příspěvek od **radomir23** » 08 říj 2009, 20:43

takze uz som na to prisiel na miesto ba159 som tam dal byv27/200 tv naskocil dioda sa vobec nepriehrieva ale aj tak tam je -19V a este som meral napetia vsetky sedia okrem LM110 pin 1 0,7 V a ma byt 1,6 V prosim vas kde bude chyba

radomir23 · #5 Příspěvek od **radomir23** » 08 říj 2009, 20:54

a este na telke mam podusku

radomir23 · #6 Příspěvek od **radomir23** » 08 říj 2009, 21:04

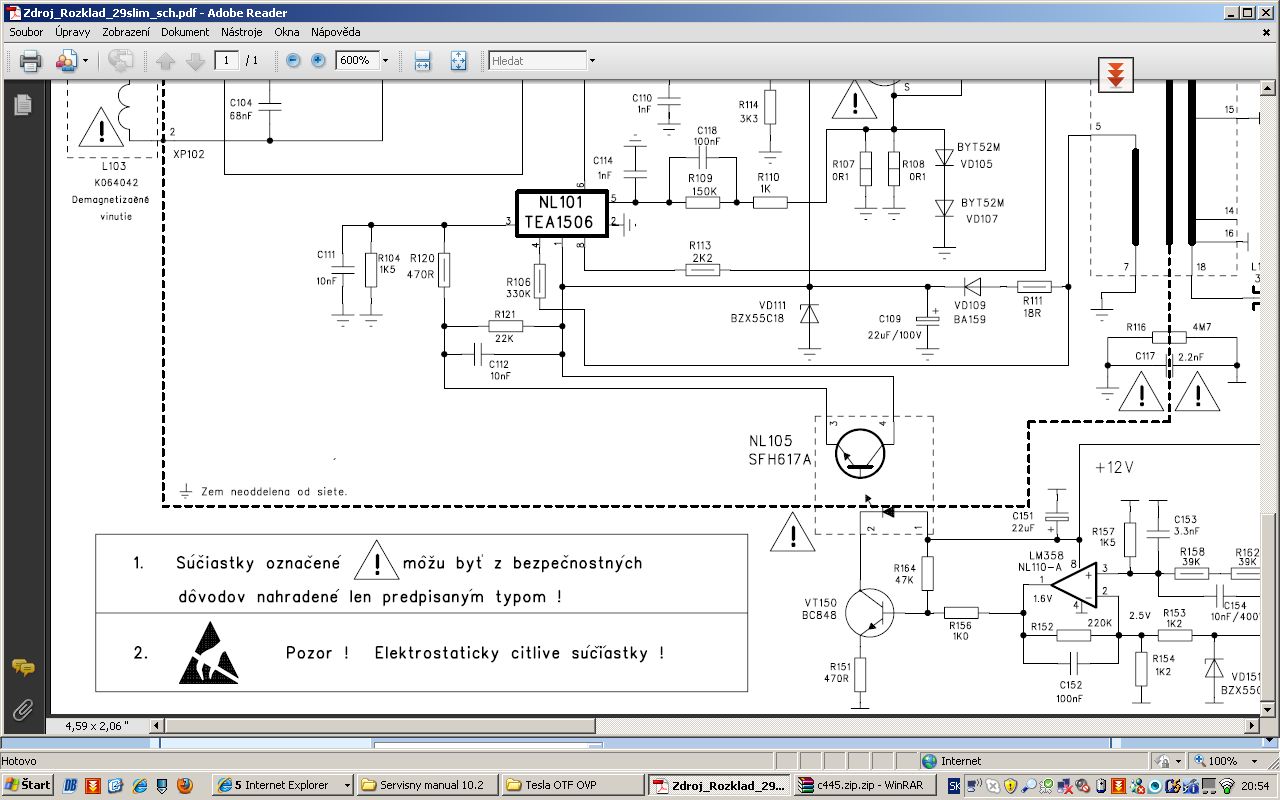

moze byt vadna lm358 ? na pin 2 mam 2,5V a pin 8 mam 8V

dakujem

radomir23 · #7 Příspěvek od **radomir23** » 09 říj 2009, 09:15

v ctv2952 ako postupovat na odstraneni podusky myslim tym postup
kde merat napetia na lm358 resp. FQPF4N80 a potom vylucit resp. potvrdit vadnu suciastku
velmi pekne dakujem

inac telka ide v pohode vsetko naskocilo vcera isla 2 hod
ale ta poduska ma zlosti dakujem za vsetky prispevky

BaluSK · #8 Příspěvek od **BaluSK** » 09 říj 2009, 10:00

nemas nahodou tie lm358-cky trochu pomylene?..ten co mas na tom obrazku nema s korekciou podusky nic spolocne

radomir23 · #9 Příspěvek od **radomir23** » 09 říj 2009, 10:35

nie ja viem ze su dve a ten druhu je na korekciu podusky ale pritom prvom co je na obrazku mam len 8V co pisem a tych 12V tam nemam resp. podla obr. ani neviem kde mam merat

BaluSK · #10 Příspěvek od **BaluSK** » 09 říj 2009, 10:55

zameraj sa na ten druhy s pozicnym oznacenim NL281...rovno ho vymen,z praxe viem ze odchadzaju (pri jeho zanedbatelnej cene plati rovnica cas=peniaze) nezabudni skontrolovat rezistor R295 (27R) a cievku L282 ci nie je opečená ..jo a preventivne skontroluj diodu VD295

radomir23 · #11 Příspěvek od **radomir23** » 09 říj 2009, 11:05

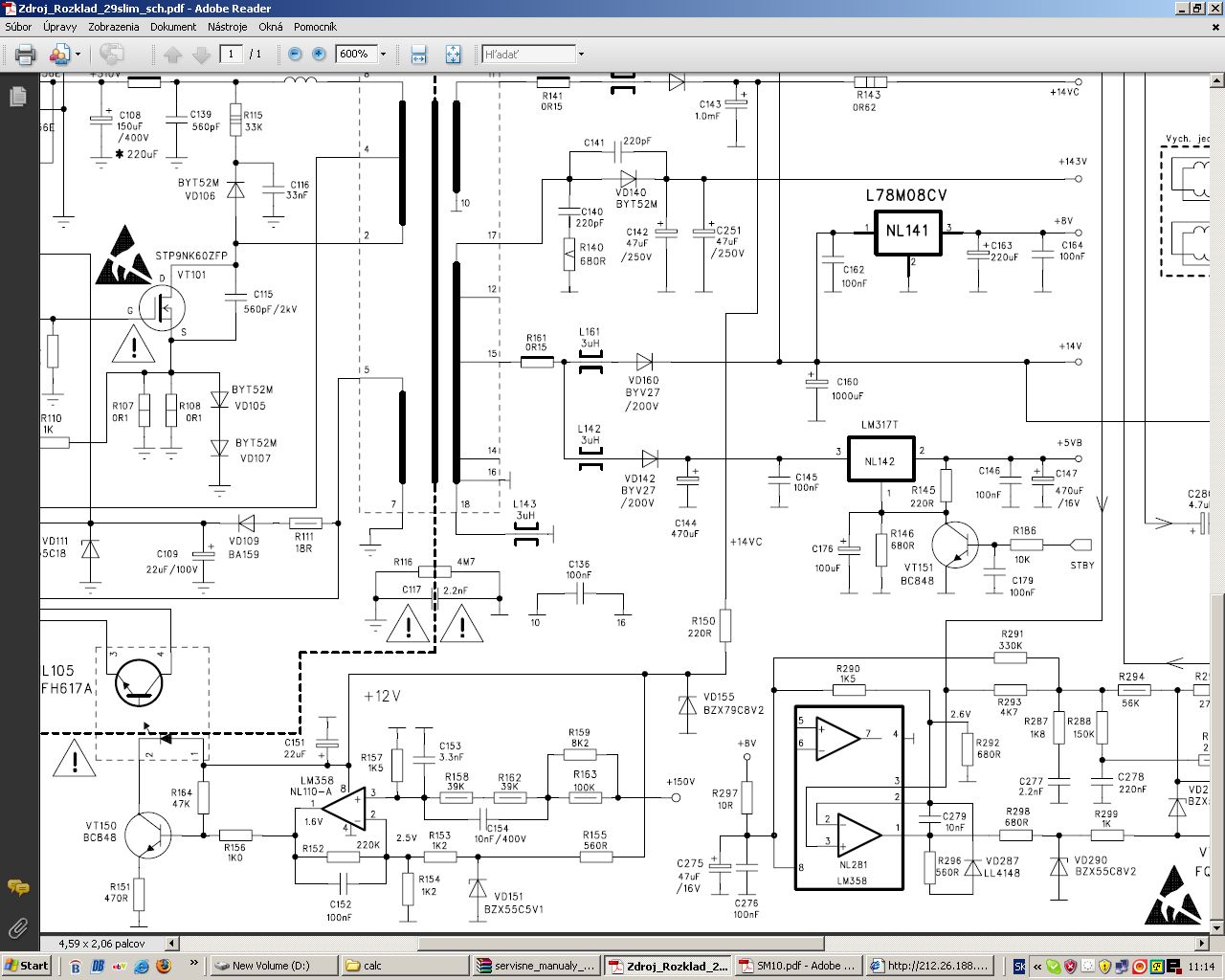

ok dik som v praci ale ako nahle pridem hned to pomeram inac este posielam schemu na co sluzi tych 150V z toho prveho LM358

#12 Příspěvek od **kokun** » 09 říj 2009, 12:26

radomir23 píše:ok dik som v praci ale ako nahle pridem hned to pomeram inac este posielam schemu na co sluzi tych 150V z toho prveho LM358

Na co sluzi tych 150V - samozřejmě, že na napájení ŘKS :roll:

To, že jde současně i na ten operák, je k tomu, že se pomocí něho "hlídá" (a dále přes optočl. "řídí" - reguluje, přes primár zdroje) těch 150V - zpětná vazba.

radomir23 · #13 Příspěvek od **radomir23** » 09 říj 2009, 20:13

Takze lm358 som vymenil aj mos fet tranzistor a poduska stale ostava bol som v servis menu geometria vsetko ide nastavit len ew nereaguje

prosim pomozte kde bude problem

#14 Příspěvek od **masar** » 09 říj 2009, 20:36

K usnadnění lokalizace závady vyzkoušej na okamžik zkratovat G a S tranzistoru FQPF. Jest-li se obraz zvětší, je vadná část před tranzistorem (pokud ovšem není obraz trvale zvětšený, což jsi ale mohl už dávno uvést). :wink:

radomir23 · #15 Příspěvek od **radomir23** » 09 říj 2009, 22:22

dakujem vam vsetkym nakoniec bol vadny damper + modulator dmv1500 som ho nahradil by228 a her307 mala byt her307g dufam ze to nevadi

tv uz ide asi 2hod ale troska po stranach take mierne vytrhavanie take cikycak milimetrove

este keby s tym ste mi pomohli

zatial dakujem

P.S este osobitne by som sa chcel podakovat kokunovi
inac taketo fora je fakt super vec ludia sa mozu vela naucit
