Zdravim, nemě by někdo kvalitní schéma generátoru s obvodem XR2206 kde by byla i AM i FM a běžel by to frekvence 1MHz? To schéma jsem tu kdysi viděl, ale nebyly tam popsány všechny součástky takže stejně bych to dohromady asi nedal. Prosím pošlete sem něco, budu moc vděčný.
Dík
Generátor s XR2206
Moderátor: Moderátoři
-
Fos
Generátor s XR2206 jsem si postavil, ale jeho rozsah dosáhne maximálně 200 kHz. Již nad 100 kHz dochází k postupné deformaci obdelníkového průběhu. Jinak jsou průběhy sinus, obdélník a pila celkem vyhovující. Generátor jsem doplnil LED displayem pro měrění kmitočtu, který jsem koupil jako hotovou stavebničku a rovněž jsem použil 10-ti otáčkový potenciometr k nastavení kmitočtu. S těmito úpravami jsem docela spokojen, běžná práce je s ním celkem pohodlná.
Fotky nie sú najlepšie, ale na ten účel to stačí.
Inak stretol som sa so schémamy, kde medzi bázou a zemou oddelovacieho tranzistora je zapojený kondenzátor. U jednej schémy to je dokonca dosť veľká kapacita. Nemáte tam tiež nejakú kapacitu zapojenú? Druhá vec je šírka pásma zosilňovača pre výstup. Ak je tam nejaý OZ pre všeobecné použitie, nedá sa počítať s dobrým prenosom vyššej frekvencie. Každopádne je na ten účel vhodnejšie postaviť tranzistorový VF zosilňovač. No a do tretice - Je treba si pozrieť, ako ovplivňuje veľkosť výstupného priebehu v celom pásme nastavenie na pin-e 3! Pravdaže, ak nie je implicitne využitý na reg. Uvýst. Už si nepamätám, či je priebeh rovnomernejší pri nastavení menšieho alebo vätšieho napätia, ale rozhodne to nie je jedno.

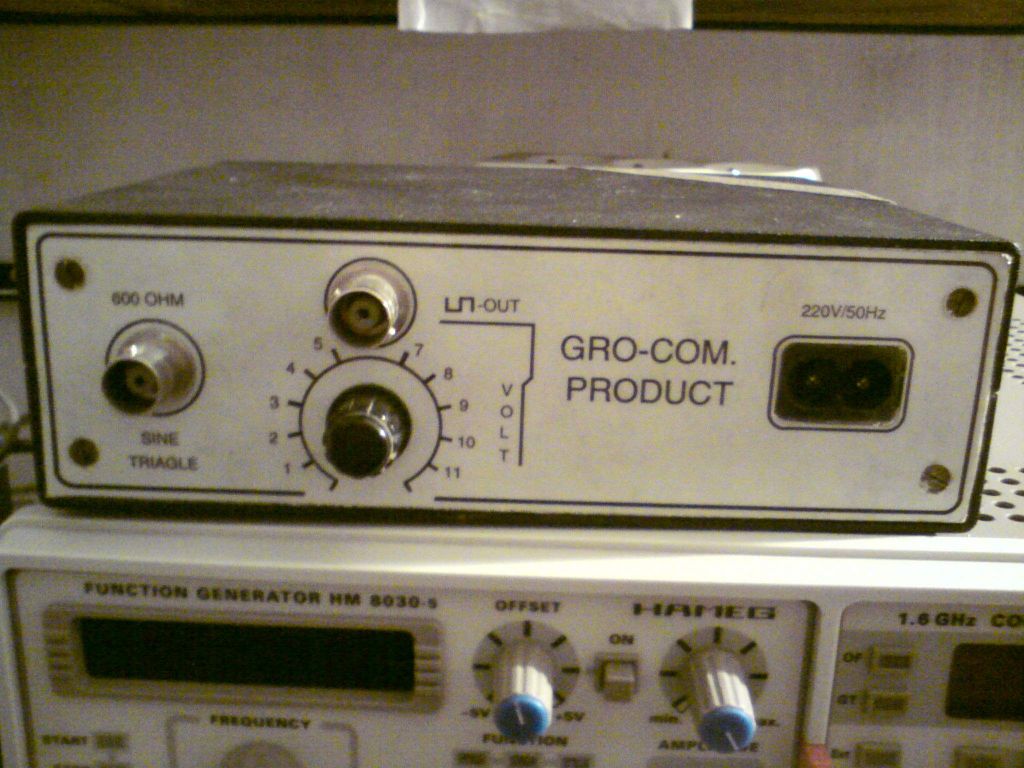

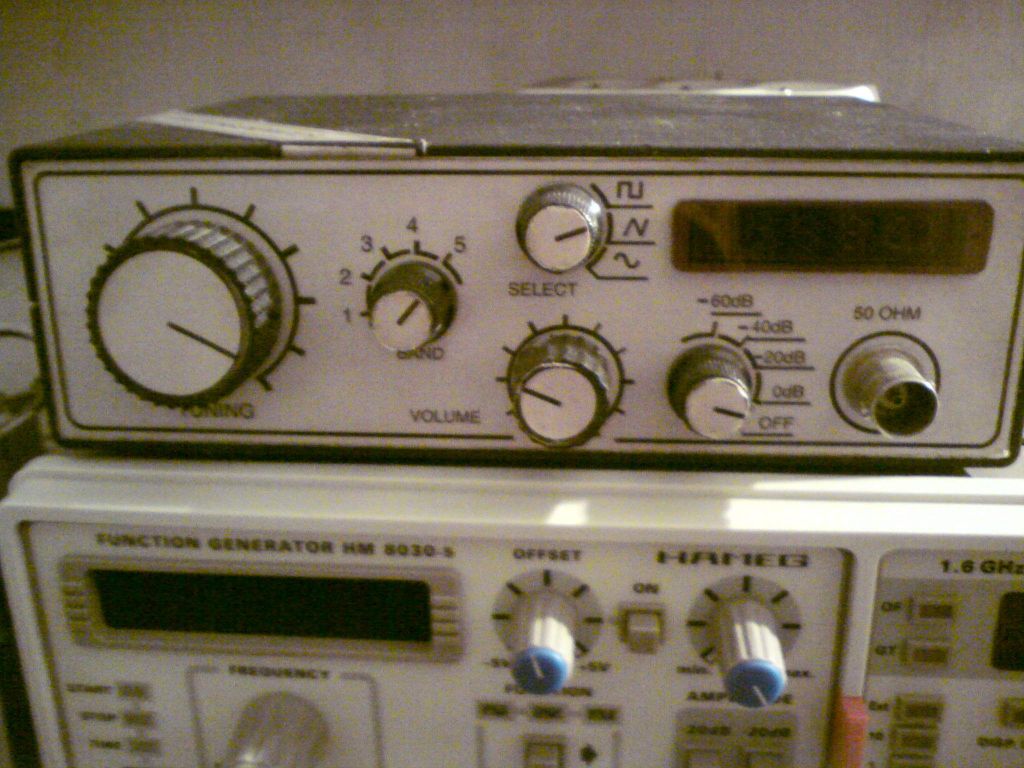

Môj amatersky generátor je tá malá krabica na vrchu zostavy.
A teraz fotky:
Inak stretol som sa so schémamy, kde medzi bázou a zemou oddelovacieho tranzistora je zapojený kondenzátor. U jednej schémy to je dokonca dosť veľká kapacita. Nemáte tam tiež nejakú kapacitu zapojenú? Druhá vec je šírka pásma zosilňovača pre výstup. Ak je tam nejaý OZ pre všeobecné použitie, nedá sa počítať s dobrým prenosom vyššej frekvencie. Každopádne je na ten účel vhodnejšie postaviť tranzistorový VF zosilňovač. No a do tretice - Je treba si pozrieť, ako ovplivňuje veľkosť výstupného priebehu v celom pásme nastavenie na pin-e 3! Pravdaže, ak nie je implicitne využitý na reg. Uvýst. Už si nepamätám, či je priebeh rovnomernejší pri nastavení menšieho alebo vätšieho napätia, ale rozhodne to nie je jedno.
Môj amatersky generátor je tá malá krabica na vrchu zostavy.
A teraz fotky:
- Přílohy
-
generátor čel..str..jpg- (111.72 KiB) Staženo 179 x
-
- generátor zad.str..jpg
- (109.06 KiB) Staženo 193 x
-

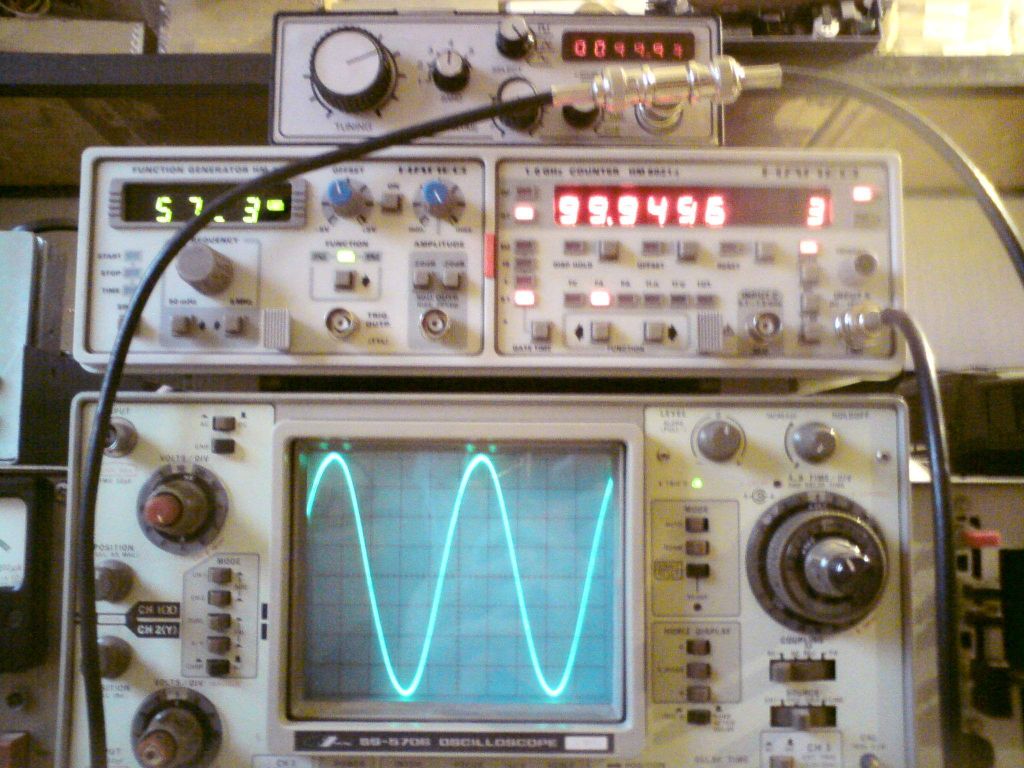

- 0,1 MHz.JPG
- (134.36 KiB) Staženo 158 x
-
- 0,2 MHz.JPG
- (121.41 KiB) Staženo 156 x
-

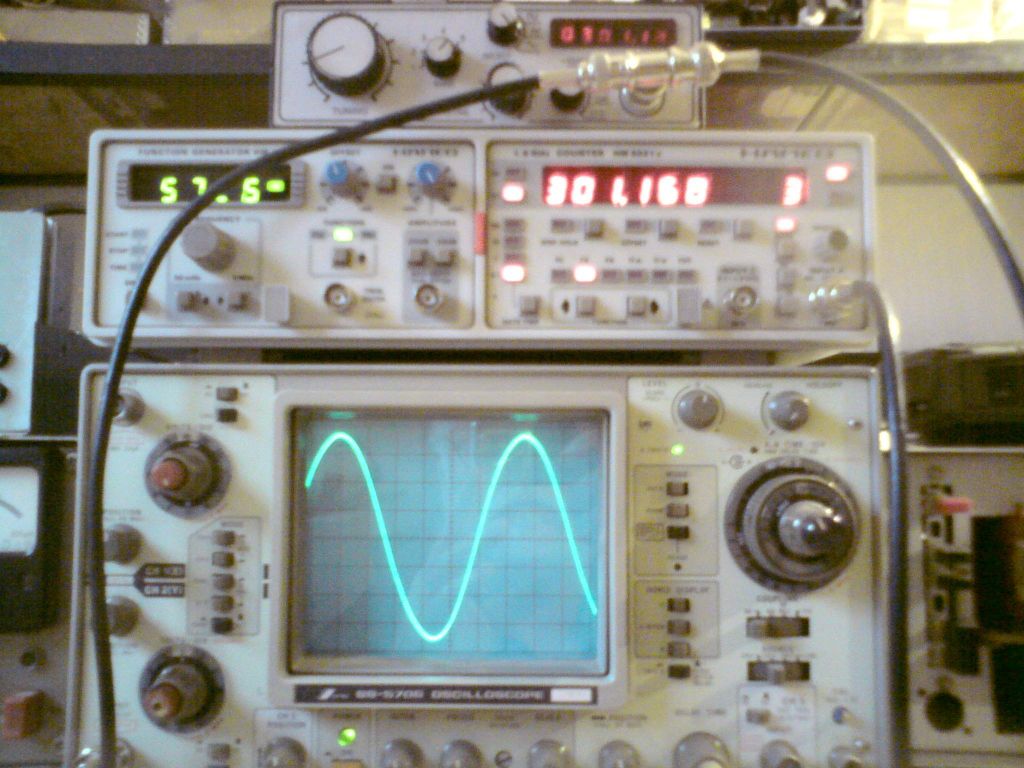

- 0,3 MHz.JPG
- (117.47 KiB) Staženo 153 x
Pokračovanie
- Přílohy
-

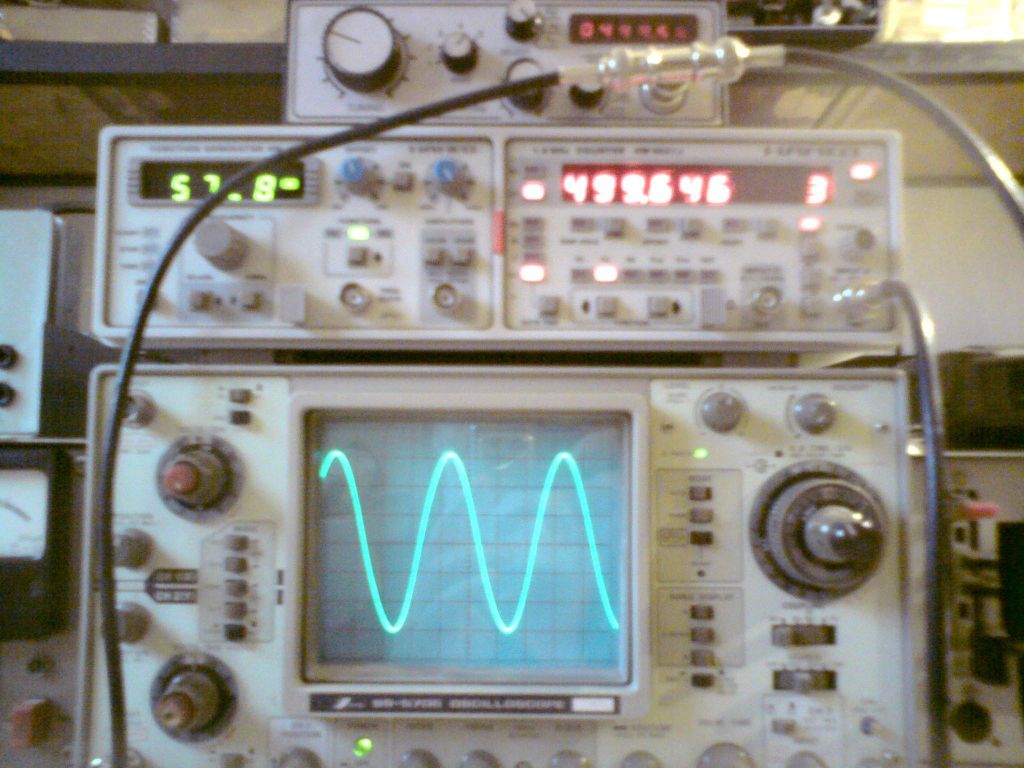

- 0,4 MHz.JPG
- (123.17 KiB) Staženo 132 x
-
- 0,5 MHz.JPG
- (112.3 KiB) Staženo 145 x
-
- 0,6 MHz.JPG
- (133.23 KiB) Staženo 138 x
-

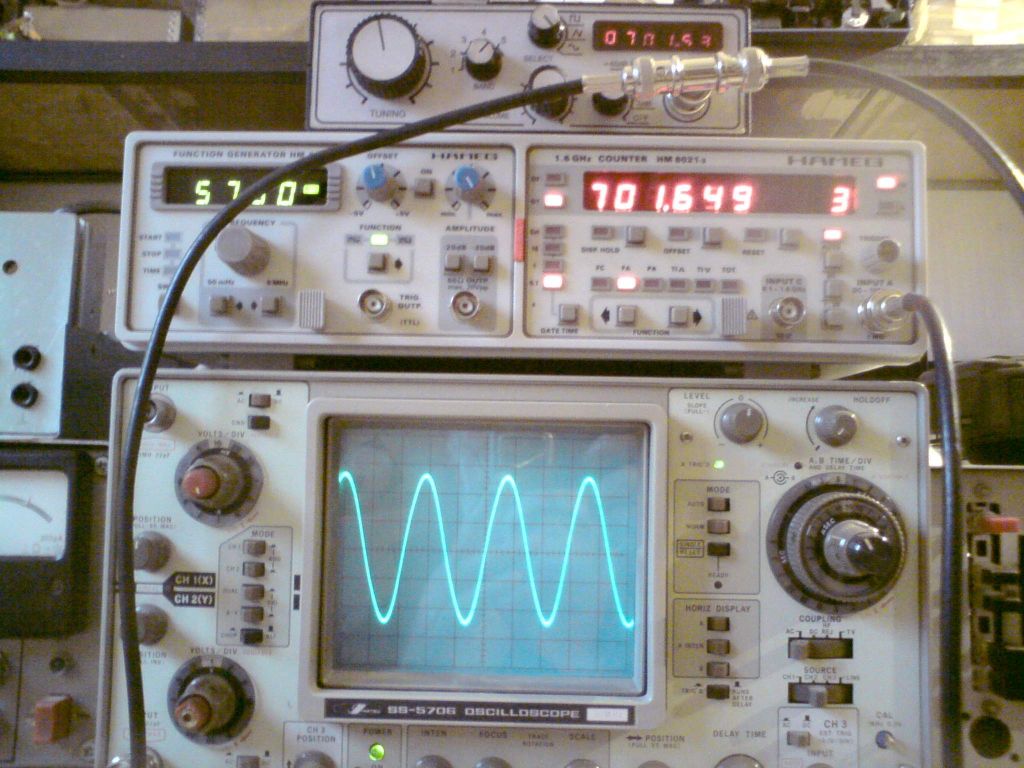

- 0,7 MHz.JPG
- (128.25 KiB) Staženo 144 x
Elektronické súčiastky fungujú za pomoci dymu. Ak dym unikne, prestanú fungovať.
II.

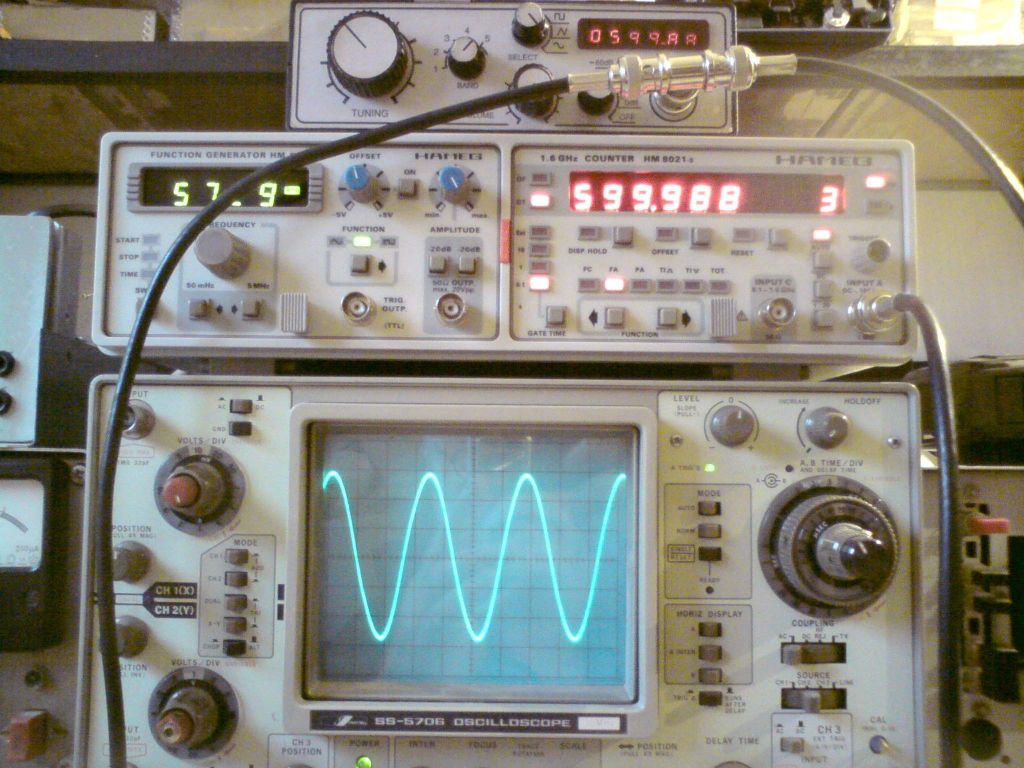

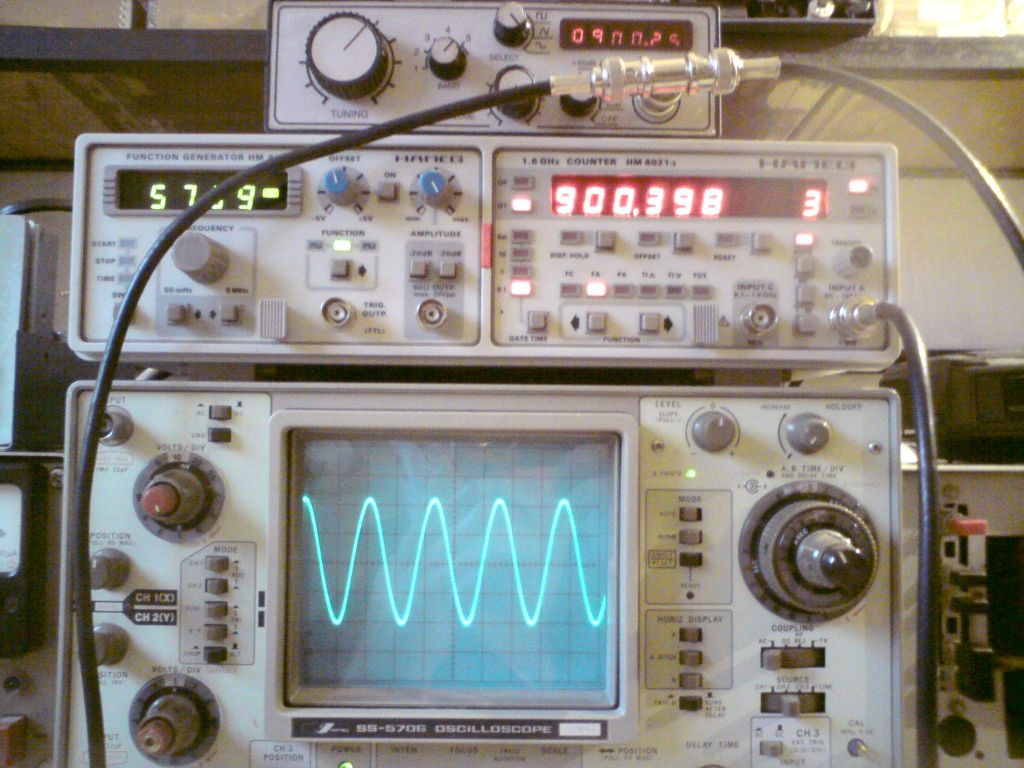

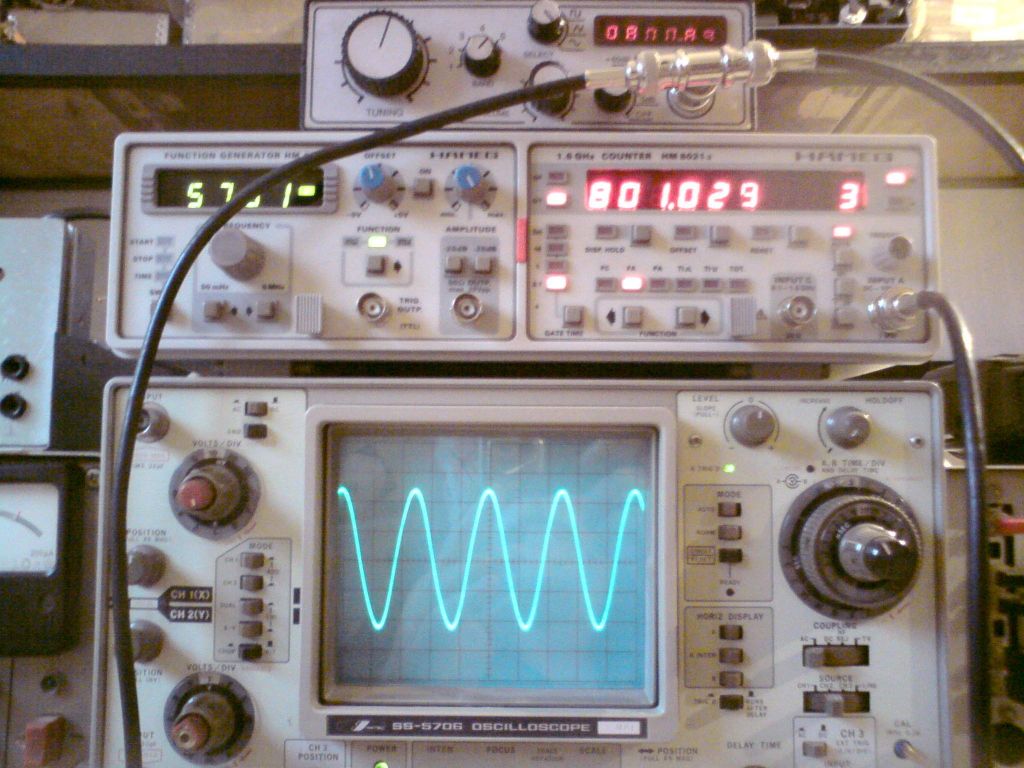

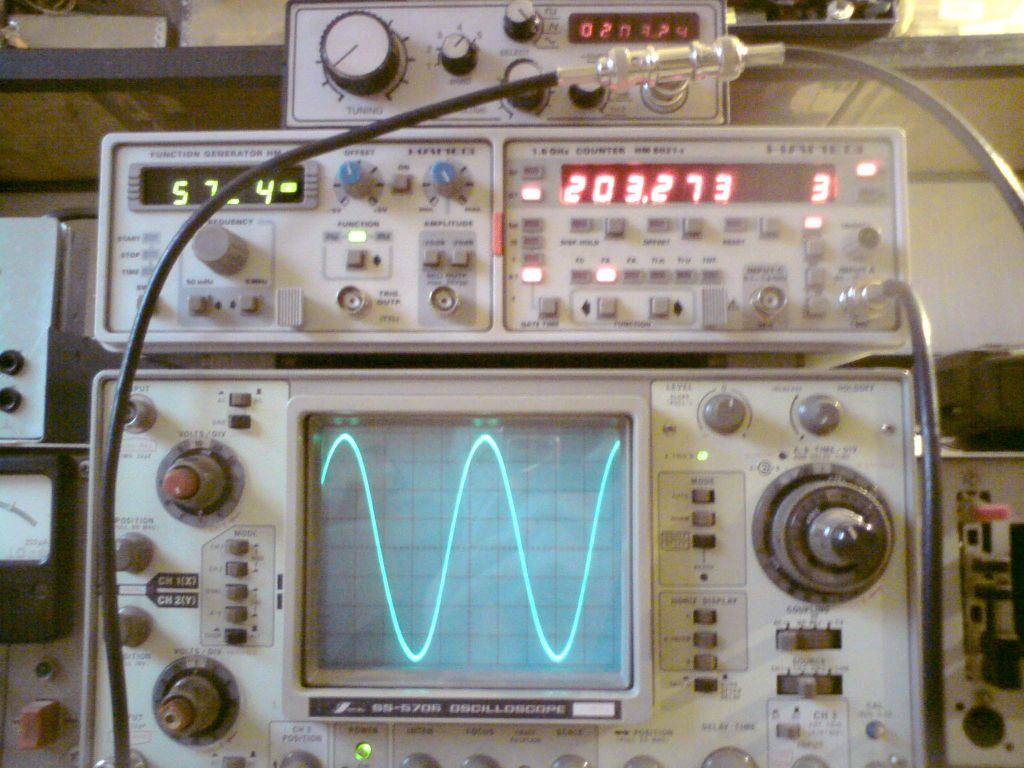

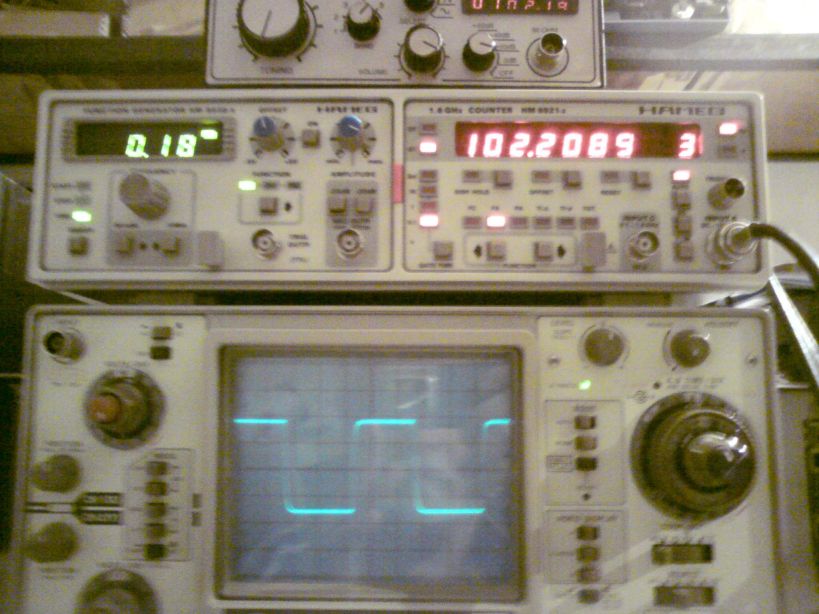

Nastavenie vstupnej citlivosti skopu nie je menené. Bola prepínaná iba čz.

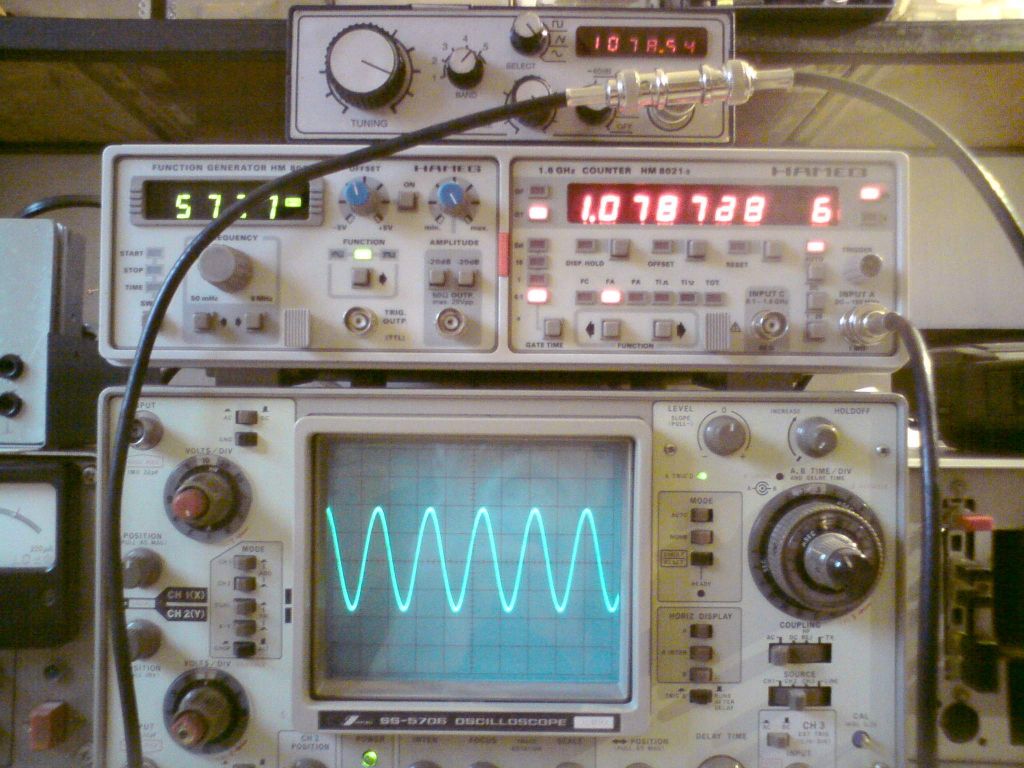

Je vidieť, že cca od 0,6 MHz dochádza k zmenšovaniu amplitúdy, pri 1 MHz je rozkmit polovičný oproti 0,5 MHz. Tvar je vidieť na fotkách.
Nastavenie vstupnej citlivosti skopu nie je menené. Bola prepínaná iba čz.
Je vidieť, že cca od 0,6 MHz dochádza k zmenšovaniu amplitúdy, pri 1 MHz je rozkmit polovičný oproti 0,5 MHz. Tvar je vidieť na fotkách.
- Přílohy
-
- 0,8 MHz.JPG
- (127.17 KiB) Staženo 139 x
-
- 0,9 MHz.JPG
- (128.95 KiB) Staženo 142 x
-
- 1 MHz.JPG
- (131.93 KiB) Staženo 125 x
Naposledy upravil(a) jandu dne 04 pro 2009, 17:07, celkem upraveno 1 x.
Elektronické súčiastky fungujú za pomoci dymu. Ak dym unikne, prestanú fungovať.
Fotky sem teraz nedám, najmä nie obdľžnika.

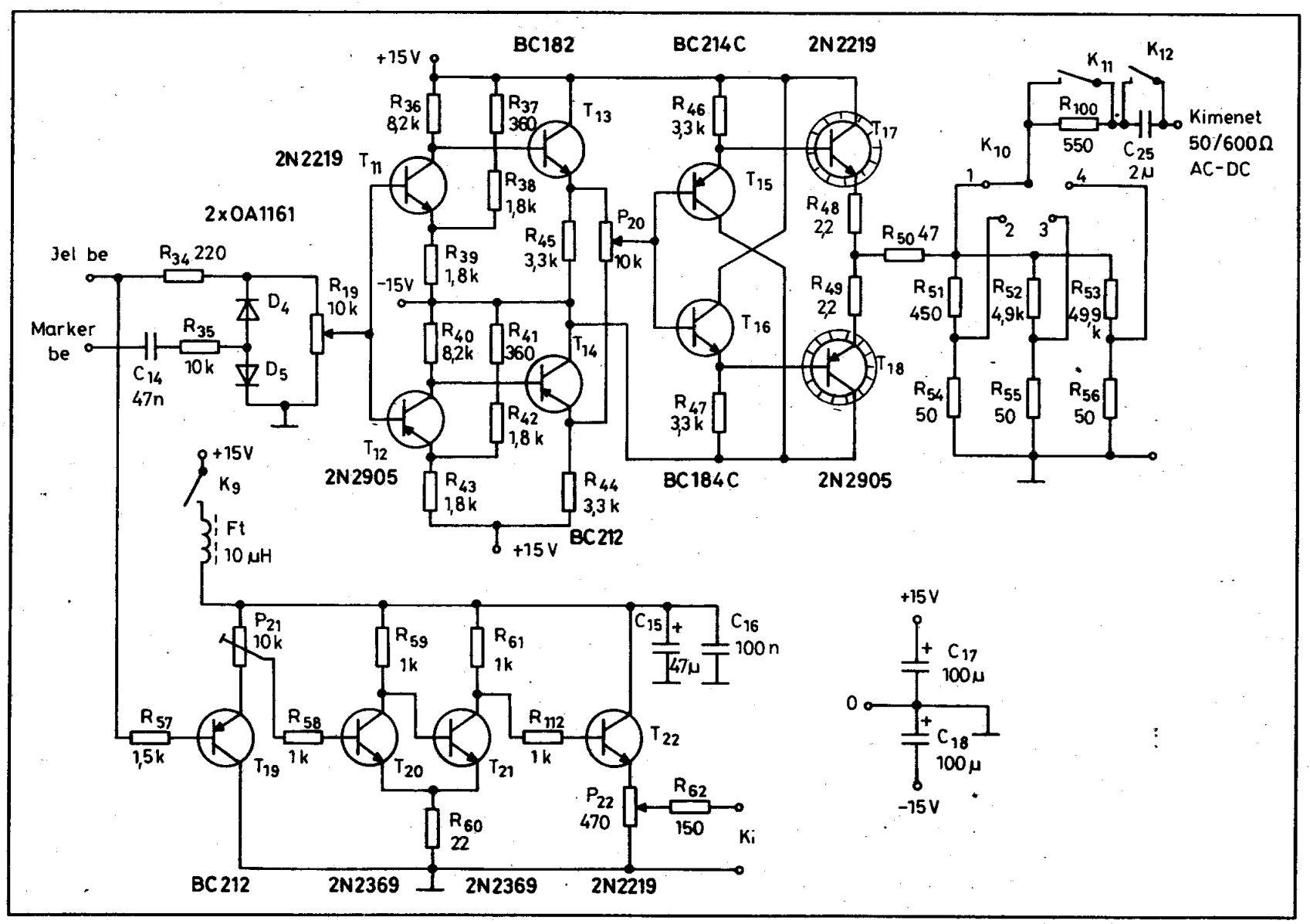

Amplitúda píly sa mení asi ako sínusovky, píla asi od 600 kHz začína na vrcholoch guľatieť, neskôr je skreslená. Dám sem fotky hraničných údajov. No a obdlžnik - ten generátor nie je moja stavba. Ten kto ju staval, tú časť dok.urvil. Teraz mám na zadnej strane vyvedený signál cez jednoduchý emitorový sledovač s KF508. Ak ale meriam priamo na pin 11, tam je signál podstatne krajší. No a ešte jedna vec - to, čo som zamýšlal postaviť, má pre obdľžnik samostatný zosilovač s rýchlosťou nábehu/dobehu 20 nS?? pozriem a opravím. je to tento zosilovač pre sín.,a trojuh. hore a obdlžník dole.
Áno čítal som, čo napísal - píše tiež iba do 200 kHz.
Amplitúda píly sa mení asi ako sínusovky, píla asi od 600 kHz začína na vrcholoch guľatieť, neskôr je skreslená. Dám sem fotky hraničných údajov. No a obdlžnik - ten generátor nie je moja stavba. Ten kto ju staval, tú časť dok.urvil. Teraz mám na zadnej strane vyvedený signál cez jednoduchý emitorový sledovač s KF508. Ak ale meriam priamo na pin 11, tam je signál podstatne krajší. No a ešte jedna vec - to, čo som zamýšlal postaviť, má pre obdľžnik samostatný zosilovač s rýchlosťou nábehu/dobehu 20 nS?? pozriem a opravím. je to tento zosilovač pre sín.,a trojuh. hore a obdlžník dole.
Áno čítal som, čo napísal - píše tiež iba do 200 kHz.
- Přílohy
-
- RTEK 1996 KZ.jpg
- (210.26 KiB) Staženo 263 x
Elektronické súčiastky fungujú za pomoci dymu. Ak dym unikne, prestanú fungovať.

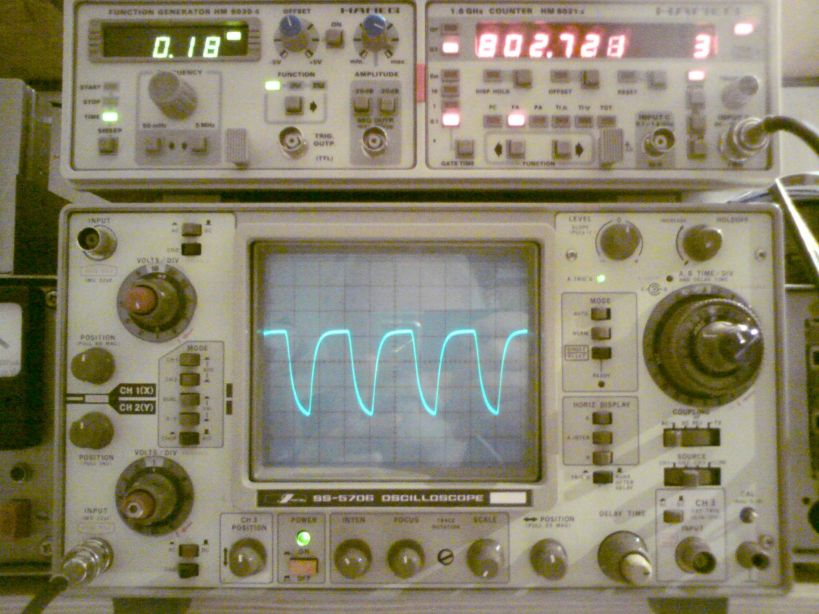

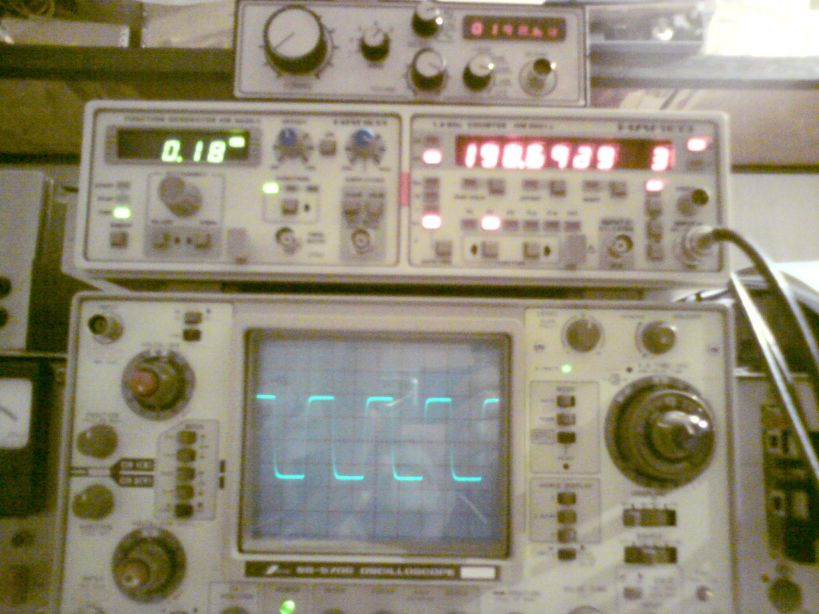

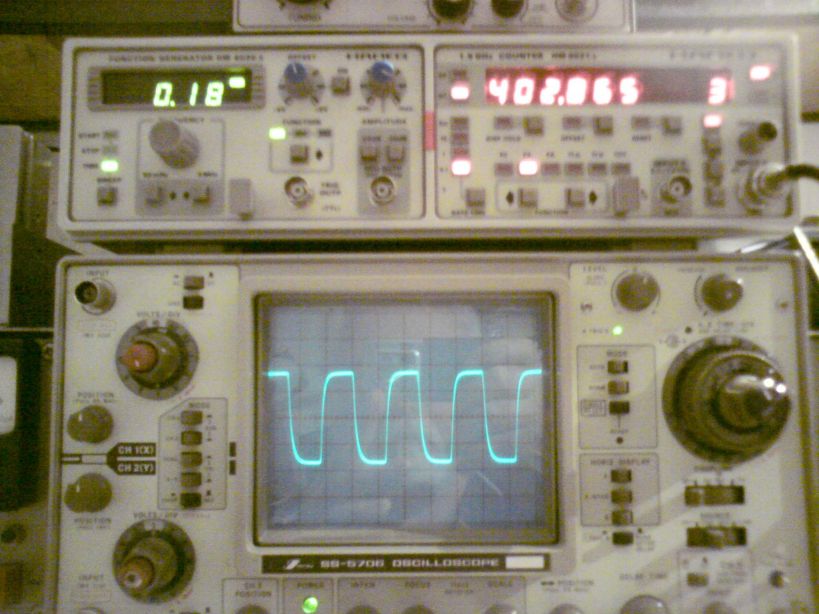

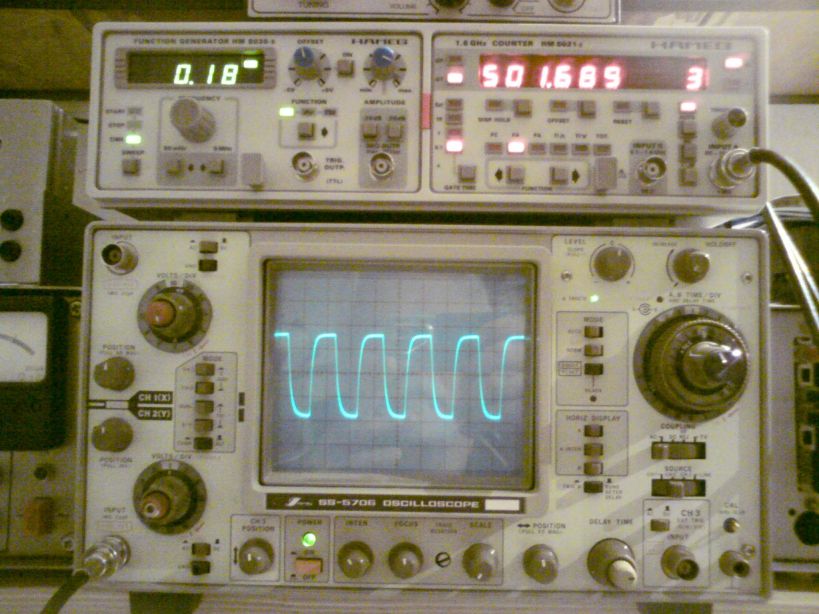

Predsa len som odskočil to nafotiť:
- Přílohy
-
- obd. 0,1 MHz.JPG
- (78.96 KiB) Staženo 132 x
-
- obd. 0,2 MHz.JPG
- (75.63 KiB) Staženo 151 x
-
- obd. 0,4 MHz.JPG
- (77.4 KiB) Staženo 140 x
-
- obd. 0,5 MHz.JPG
- (86.47 KiB) Staženo 144 x
-
- obd. 0,8 MHz.JPG
- (85.44 KiB) Staženo 147 x
