Elekta CTR-21T30EMK, zdroj s TDA4601

Zpráva

miro1234 · #1 Příspěvek od **miro1234** » 07 lis 2009, 19:29

nemate niekto prosim vas schemu na tuto telku?

#2 Příspěvek od **masar** » 08 lis 2009, 12:19

Asi je to podobné, ale bohužel jen část: CTR21T40
:wink:

miro1234 · #3 Příspěvek od **miro1234** » 08 lis 2009, 12:21

aj to som uz pozeral...mne ide o cast kde je zdroj...zdroj je riseny IO TDA4601 po vybrati mi skratovala 6 a 9 noha

#4 Příspěvek od **masar** » 08 lis 2009, 12:44

Nerozumím, co se ti zkratovalo po vyjmutí IO?
Nepomůže schema z datasheetu? Nemůže být moc rozdílné. :wink:

miro1234 · #5 Příspěvek od **miro1234** » 08 lis 2009, 13:10

no po vybrati IO z plosaku som ho premeral a 9 noha (napajanie) mi ide do skratu voci chladicu...to uz je druhy IO po tom ako som vymenil prvi co bol ten isty pripad. v chceme 21T40 je pouzity iny IO. v datasheete je viac zapojeni a neviem ktori z toho je ten spravny

#6 Příspěvek od **masar** » 08 lis 2009, 16:05

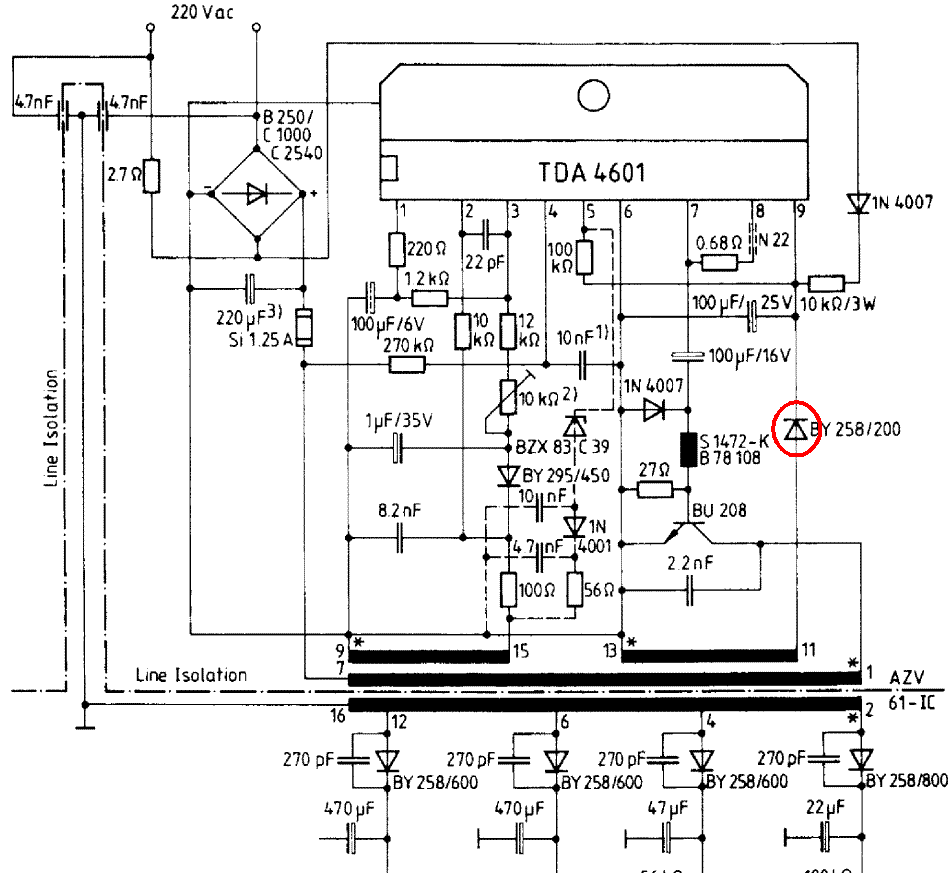

Tak ta zapojení porovnej s tím, co máš a to podobnější si zvol pro určení diagnózy. Příliš se lišit nemohou. Pokud ti "odchází" pin 9, tak jak to popisuješ, zkontroluj součástky, které ho napájí, např. tu červeně označenou diodu. Startovací obvod bude na všech schematech téměř totožný. :wink:

miro1234 · #7 Příspěvek od **miro1234** » 08 lis 2009, 17:46

ano ta dioda je v poriadku....nemoze to robit ten vykonovi tranzistor povodny bol nejaky "K1555" ktori som nahradil BU508D...aj ten predtym mal v sebe diodu.Ked som vybral IO tak na 9 pine som nameral okolo 80V...je to v poriadku???

#8 Příspěvek od **masar** » 08 lis 2009, 18:20

Pokud zapneš tv bez tohoto IO, pak se na pin 9 dostává jednocestně usměrněné napětí sítě přes startovací obvod (1N4007, 10kOhm), které může dosáhnout jeho vrcholové hodnoty (přes 320V), pokud není sníženo průtokem proudu. V tvém případě proud tekl přes kondenzátor 100uF/25V, který jsi tím možná také odrovnal. :wink:

Přečti si něco o činnosti tohoto IO v datasheetu. :wink:

miro1234 · #9 Příspěvek od **miro1234** » 11 lis 2009, 19:31

aky mam pouzit vn tranzistor s diodou alebo bez nej?

#10 Příspěvek od **masar** » 11 lis 2009, 21:23

To myslíš do tohoto spínaného zdroje nebo do koncového stupně řádku?
Nejlíp ale takový, jaký tam byl. Nebo to nevíš? :wink:

miro1234 · #11 Příspěvek od **miro1234** » 11 lis 2009, 22:47

no bol tam s diodou ale zdroj ani nenabehol....ked bol bez diody tak na isty cas sa aspon rozsvietila kontrolka Stend-by

patrikvarga · #12 Příspěvek od **patrikvarga** » 12 lis 2009, 07:57

Do zdroja určite bez diódy.
"K1555" je nejaký mosfet, tak preto si nameral tu " diódu"

#13 Příspěvek od **Killroy** » 12 lis 2009, 08:48

K1555 je nesmysl a byl tam 2SD1555 = D1555. Pan miro1234 totiž neumí psát nebo číst. A původně to měl být dotaz pouze na schéma. A teď vzhledem k mizivým vědomostem tazatele z toho vzniklo vlákno které si nezaslouží být ani v sekci pro začátečníky..

Killroy

miro1234 · #14 Příspěvek od **miro1234** » 12 lis 2009, 19:02

...ten tranzistor som medzicasom uz vyhodil tak preto som nevedel to pismeno pred tym :twisted:

to s tym IO je totalne nedorieseny pretoze som kupil uz druhy obvod v kosiciach a este predtym som ho premeral a zistil som ze medzi pinmi 1 a 9 mam ubitok napetia 140mV, pin 6 a chladic vobec nebol spojeny a nemiesto toho pin 1 bol priamo pripojeny na chladic.jasne ked som ho pripojil bol hnet hotovi....neviete niekto o nejakej rozumnej scheme cim by sa ten pomerne stari integrac dal nahradit?
dal som zanho 5 € a pritom nestoji ani korunu...totalny shit :evil:

Maskot · #15 Příspěvek od **Maskot** » 12 lis 2009, 19:47

Silna slova,pokud jsi vedel,ze je spatny mela nasledovat reklamace,vadne soucastky se nemontuji do zarizeni.Jinak 4601 nebyl a neni zrovna to co jsi psal,chyba bude jinde nez ve stari obvodu.
