Davidsev · #1 Příspěvek od **Davidsev** » 17 lis 2009, 11:46

Ahoj,
při testu 100MHz ukazuje frekvenci kolem 50MHz, test 10MHz je v pořádku. Při fA skáčou čísla při nezapojeném vstupu, kolem 3MHz, když to uzemním, čísla skáčou vesele dál, po delší době uzemění naskočí přesných 10MHz
Myslel sem si že to bude násobička 100MHz, ta je v pořádku...
Potom JPF, našel jsem pin, kam oněch 100MHz leze, ovšem na výstupu je jakýsi paskvil, jenže já nevím CO tam mám naměřit...
Kdyby byl někdo ochoten změřit mi osciloskopem co leze z JPF na pinu 20 při TESTu 100MHz, moc by mi to pomohlo.

Díky

Davidsev · #2 Příspěvek od **Davidsev** » 17 lis 2009, 20:52

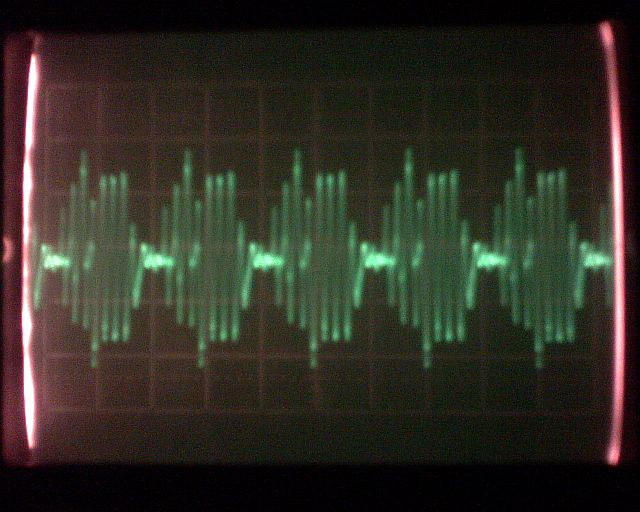

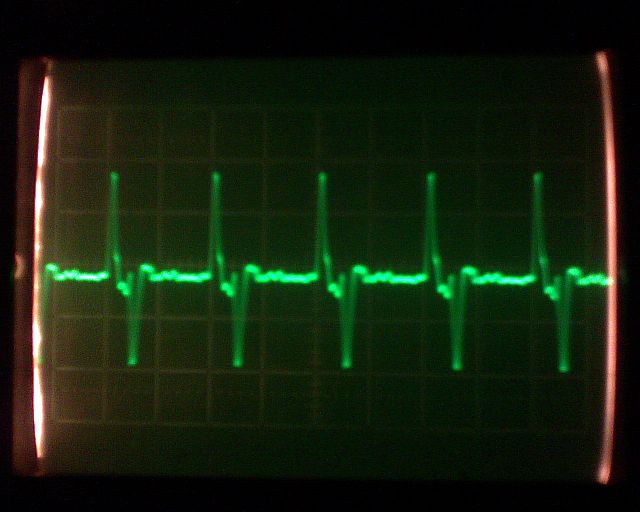

Aspoň takové, nic moc fotky naměřených průběhů... To vše naměřeno na výstupu Jednotky přepínače fcí (JPF)
