tranzistorový usměrňovač

[Victronix]

Ahoj,

diodový můstek má úbytek napětí nad 1V tudíž na něm vzniká výkonová ztráta min. 1W/A.
Řešili jste někdo usměrňovač pomocí FET (nebo jiných tranzistorů)?

[Cust]

Co takhle použít trafo s odbočkou a diodovým usměrňovačem?

[Victronix]

Je to řešení.
Bohužel v tomto případě nemohu použít trafo s odbočkou. Potřebuji ještě 24V St v rozvaděčích na něco jiného a projektovat vyváženost větví transformátoru by to velice zesložitěla. Druhé trafo by to taky zesložitělo. Bylo by pro mě schůdnější k elektronice zdroje přidat tranzistorový usměrňovač. Diodový nemohu použít ve stejné elektronice neboť chlazení u ní není dostatečné.
Někde v Amatérském rádiu jsem viděl nějaký takový tranzistorový usměrňovač. Ale bylo to pro proud tuším do 200mA.

[mihal]

Skus shottkyho diody, ale pozor na zaverne napatie.

[Victronix]

Na této diodě podle nabídky co je v gme naměříme téže cca 0,6V. x2 = 1,2V

[rezis]

Jo viděl jsem to. Ale raději jsem n a to nešahal. Byl tam takový malý šváb8nozicek jedna malá dioda a jeden tranzistor. vypadalo to že snímá co je na diodě a případě úbytku sepne tranzistor. Jak to rozepne nevím. leda ze by ihned jakmile začne napětí klesat. Na vystupu to mělo 15A se skoro žádným chladičem. Ale je fakt že celý zdroj byl spínaný.

[masar]

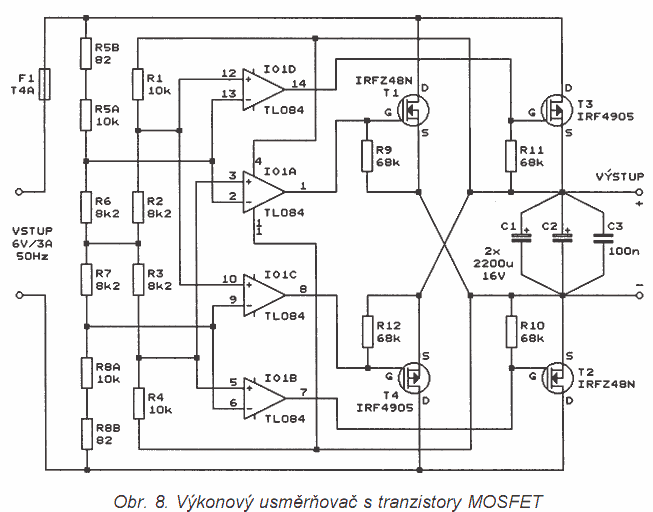

Není to sice to, co jsem hledal, ale také něco: PE7/2007

[Cust]

masar: to je myslim dost názorné, na první pohled jde vidět jak to funguje, nicméně myslím, že v tomto případě použít ty TL je vcelku prasárna

[masar]

Nerozumím, zapojení jsem nijak neprohlížel. Myslíš tím "perly sviním"? Původně jsem chtěl najít zapojení pouze s použitím unipolárních tranzistorů (bez OZ), které jsem také někde viděl.

[Andrea]

To by mě docela zajímalo. Pasivně řízený synchronní usměrňovač znám jen jednocestný, pro můstek si to neumím představit

[Victronix]

Díky za příspěvky, už to začíná být zajímavé.
Potřeboval bych výstup tak kolem 10A.
Je to uvedené zapojení použitelné?

[masar]

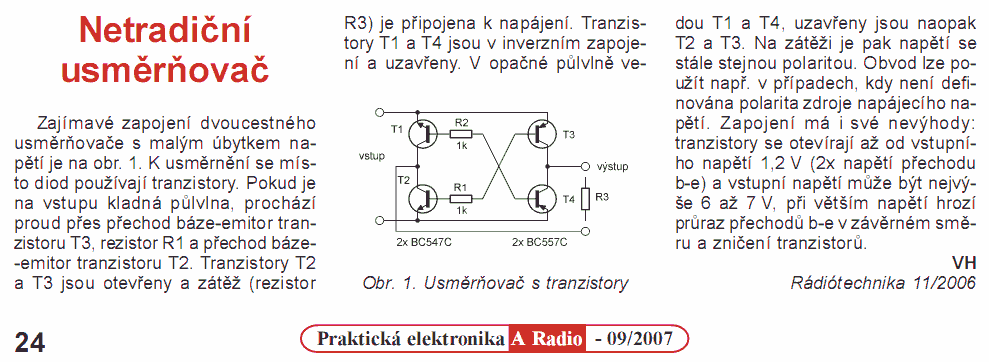

Byla to analogie k zapojení s bipoláry:

[Cust]

Nerozumím, zapojení jsem nijak neprohlížel. Myslíš tím "perly sviním"? Původně jsem chtěl najít zapojení pouze s použitím unipolárních tranzistorů (bez OZ), které jsem také někde viděl.

Myslel jsem to tak, že je to dobře zvolené schéma. Hned je vidět jak to funguje - to je ale u tebe pravidlo...
Jen jsem chtěl upozornit, že by se místo OZ hodil nějaký komparátor...

[Andrea]

Byla to analogie k zapojení s bipoláry:

Co se stane, když za ten usměrňovač dáš kondík? A s unipolárama to zapojíš jak?

[Cust]

Díky za příspěvky, už to začíná být zajímavé.
Potřeboval bych výstup tak kolem 10A.
Je to uvedené zapojení použitelné?

mrkni se do datasheetu k tranzistorům...
