IGBT jako DC relátko

Zpráva

ZdenekHQ · #1 Příspěvek od **ZdenekHQ** » 02 pro 2009, 12:38

Nemáte někdo praktický zkušenosti se zapojením IGBT tranzistoru jako "plovoucího" stejnosměrnýho relátka ? Jedná se o napětí řádově stovky voltů a proudy do 20A.

Jde mě hlavně o řízení - vzhledem k nutnosti izolovaného napájení to spínám DC/DC měničem, trošku mě vrtá hlavou "odepnutí" zátěže, jestli prostě vypnutí napájení měniče není málo a nepřidat nějaký obvod pro urychlení vypnutí tranzistoru.

Bral bych i hotový modul s galvanicky odděleným řízením a ochranou proti přetížení, ale obávám se , že cena nebude pro "investora" přijatelná...

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 02 pro 2009, 14:32

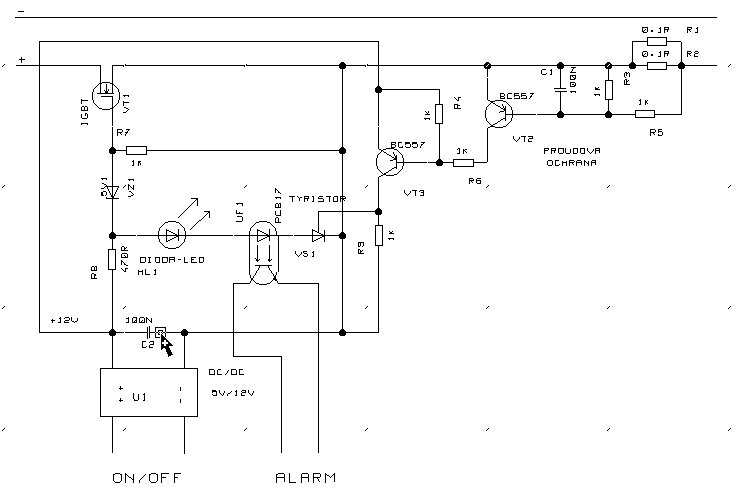

Tady je ideové schema mýho modulu s proudovou ochranou, nic lepšího mě zatím nenapadá... Sorry za tu blbou kvalitu, někde je něco špatně...

procesor · #3 Příspěvek od **procesor** » 02 pro 2009, 15:12

Ib do VT3 sa mi nezdá.
Inak kedysi som mal vzorkový opto-člen s fotovoltaickým článkom a fetom v púzdre, len teraz neviem od akej firmy to bolo.
Nebolo to super rýchle tr a tf sa pohybovalo v desiatkach us.

edit:
http://www.datasheetcatalog.com/datashe ... 5013.shtml

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 02 pro 2009, 15:49

Ony jsou tam schválně nasázený relativně malý odpory a velký proudy, protože jednak to bude krátkej puls do okamžiku, než sepne tyristor a vypne IGBT, jednak to bude pracovat v solidním rušení. Ale je to jen ideový schema "od pasu" bez výpočtů.

Ten obvod PVI5013 je velmi zajímavej, vůbec jsem netušil, že se něco takovýho dělá.

procesor · #5 Příspěvek od **procesor** » 02 pro 2009, 18:32

Nejde o odpory, len prúd z VT2 nemá "kudy-kam" tiecť.

Andrea · #6 Příspěvek od **Andrea** » 02 pro 2009, 19:24

Jestli by ten VT2 neměl být NPN s přehozenou bází a emitorem.

procesor · #7 Příspěvek od **procesor** » 02 pro 2009, 20:10

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 02 pro 2009, 20:36

Máte pravdu, není to moc košér s tím pnp....

"Otočený tranzistor " místo npn zkusím nahradit optronem, snad ta vazba ledka/tranzistor bude "tupější" na proudový nárazy pod hranicí ochrany.

Oni mě to chlapci silnoproudaři stejně promění ve směs uhlíku a dýmu, ale když vidím, jak odepínají stejnosměrných cca 300V/2A pomocí tří dvojitých relátek s kontakty v serii a stejně jim relátka víc svítí, než odepínají.....

Andrea · #9 Příspěvek od **Andrea** » 02 pro 2009, 20:50

A jak zajistíš, aby stejně nesvítil ten tranzistor?

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 02 pro 2009, 20:54

Budu doufat.

Pracovní proud do 5A, povolený pracovní IGBT 20A - tady bude nastavená ochrana, "zkratový"/pulsní IGBT kolem 200A, snad tam víc nepoteče, než to odepne a snad to čip i deska vydrží. Když ne, prd se stane...

Crifodo · #11 Příspěvek od **Crifodo** » 02 pro 2009, 21:02

přesně takhle svítily kontakty relátek v řídicí elektronice záložních zdrojů asi 15 kW s diesely Slavia, snad RP210 nebo co to bylo, takové malé hajzlíky s plochými pery. Výrobce (snad nějaký ZPA?) to rozpínání s hořením považoval za normální stav a tvrdil, že to vydrží, i když to syčelo jako kinoprojektor :twisted:

Andrea · #12 Příspěvek od **Andrea** » 02 pro 2009, 21:06

Ale to relé přece nesvítí nadproudem ale přepětím, v důsledku rozpojení induktivní zátěže. Když dáš na stranu k zátěži freewheling diodu a na stranu ke zdroji transil, tak to můžeš rozepínat i tím relátkem. Když se bez ochrany před přepětím pokusíš rozpojit 200A, tak ti můžu hned říct, jak ten tranzistor bude potom vypadat.

BOBOBO · #13 Příspěvek od **BOBOBO** » 03 pro 2009, 06:46

Nevím , ale mne učili , že oblouk vzniká při napěťovém spádu nad 20V . Na svarforu najdeš i sváření ze 3 autobaterií v serii , propojeno jen přímým vodičem . Zde to bude podle mne obdobné a ještě s napěťovou rezervou . Spíš kdyby jen šlo fouknout mezi kontakty trochu vzduchu , mohlo by být po problému .

ZdenekHQ · #14 Příspěvek od **ZdenekHQ** » 03 pro 2009, 11:50

Andrea píše:Ale to relé přece nesvítí nadproudem ale přepětím, v důsledku rozpojení induktivní zátěže. Když dáš na stranu k zátěži freewheling diodu a na stranu ke zdroji transil, tak to můžeš rozepínat i tím relátkem. Když se bez ochrany před přepětím pokusíš rozpojit 200A, tak ti můžu hned říct, jak ten tranzistor bude potom vypadat.

Ta fotka relátka je ale focení při odepínání odporové zátěže, i když jsem ochoten připustit, že vlákno žárovky či topná spirála nějakou tu indukčnost má.

Pokud stejně usměrněné napětí bez filtrace odepnu např. tyristorem při výkonu 1kW, nic se neděje. Relátko vzplane....

stephunk · #15 Příspěvek od **stephunk** » 05 pro 2009, 10:47

Albo zaujímavým optočlenom
http://www.geofex.com/Article_Folders/ampprot/dcprot.htm
