Zapojeni aku bloku APC RS800

Zpráva

paWELL · #1 Příspěvek od **paWELL** » 10 pro 2009, 23:18

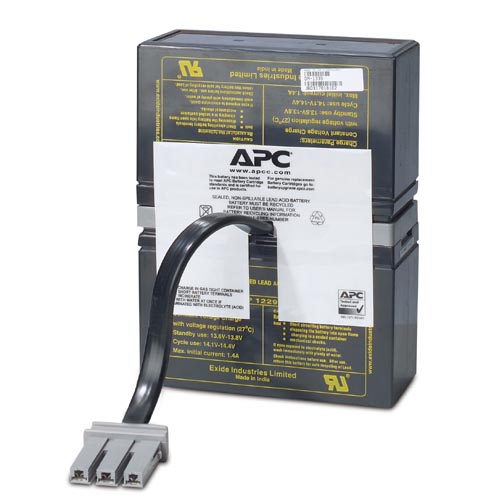

Ahoj, chci se zeptat, zda nekdo nevlastni, nebo nevi jak je zapojeny aku blok od UPS APC RS800. Jsou tam 3 piny, coz mne mate (viz obrazek). Jedna se o klasicke 7Ah akumulatory, jeden je tedy +24V druhy - (neboli zem) a ten treti? Je zde vyveden stred obou baterii nebo je mezi akumulatory vlozeno nejake teplotni cidlo? Stejna situace je zrejme u RS1500. Poradi nekdo? Dikes.

Atlan · #2 Příspěvek od **Atlan** » 10 pro 2009, 23:34

nebe to stred akupaku..koli testovaniu baterie....

#3 Příspěvek od **rezis** » 11 pro 2009, 00:15

JJ je to stred mezi nima. Ten pack jde rozlepit dat jine aku a zase puvodnima nalepka ma dat dokupy

paWELL · #4 Příspěvek od **paWELL** » 13 pro 2009, 20:42

Ahoj, diky za odpovedi.
1) Ja ten akublok nemam k dispozici a za cca 1400 se mi nechce tedy kupovat. Kdybych ho mel, tak ho rozeberu a podivam se jak je to tam zapojene.

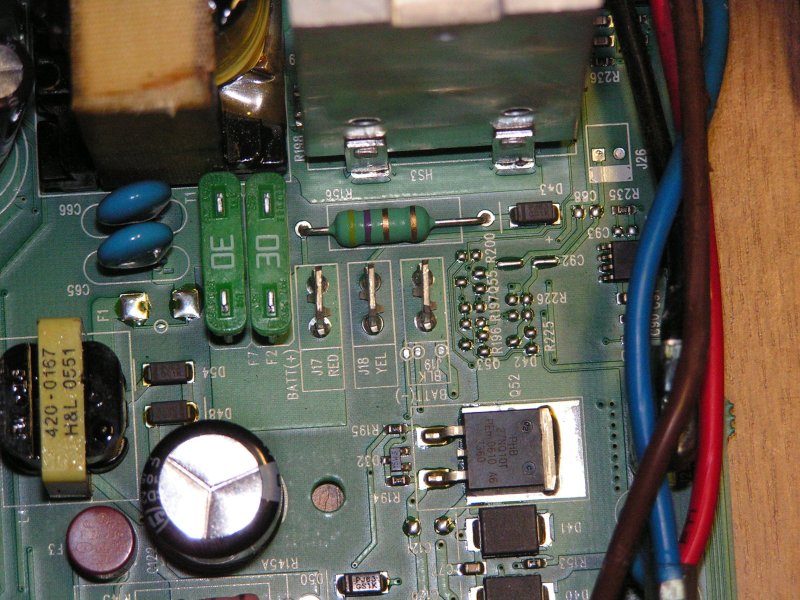

2) Stejne jsem nevedel jakej faston konektor je jakej, tak mi nezbylo nic jineho, nez UPS rozebrat a zjistit to, takze jsem si to overil. Pridavam fotografii. Stred je pripojenej pres diodu D43 a rezistor R156 na +24V.

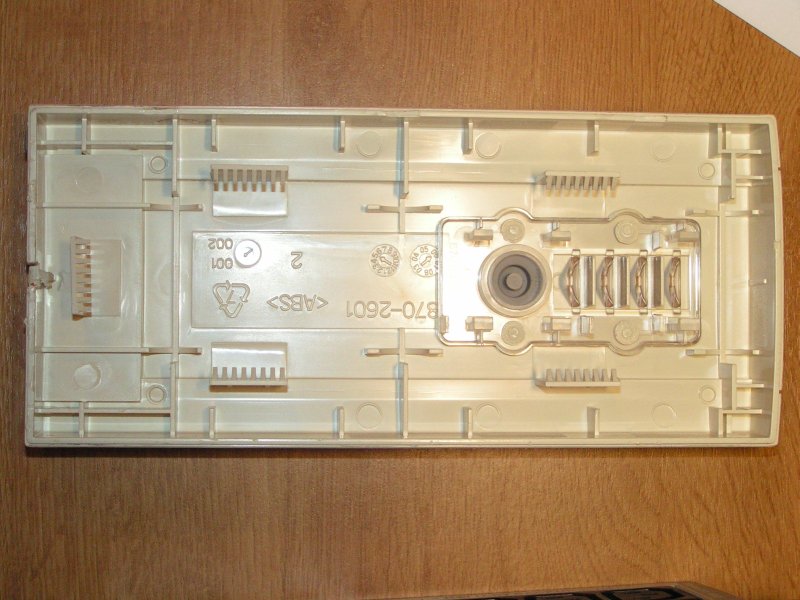

3) Rozebrat UPS je docela peklo. Clovek se boji ze ten celni panel nekde prdne, pac nevi kde to za co drzi, prikladam tedy fotku celniho panelo, at vidite, jak jsou tam udelane uchyty (celkem5)

paWELL · #5 Příspěvek od **paWELL** » 13 pro 2009, 20:58

Jeste jedna otazka, je treba tuto UPS rovnez kalibrovat jako se to pise u Smart UPS? Nebo neni dostatecne "smart"?

#6 Příspěvek od **rezis** » 16 pro 2009, 02:05

Nevim co ti napise kolega Vogon, ale dle me je blbá jak troky a osobne bych ji zalohoval max. osvetleni a to jeste ne nouzove. Tedy ne.

Vogon · #7 Příspěvek od **Vogon** » 16 pro 2009, 10:59

Vsechny plastové UPS tohoto typu od APC kalibrovatelné jsou.
Je to složité, a jde to blbě. Existuje na to redukce přímo od APC mezi RJ45 dataport a RS232.
Kalibrací lze nastavit:
-měření Uin Uout Ubat.
-"citlivost" neboli uroveň napětí Uvst kdy UPS přepne na odbočku trafa a nebo na provoz z baterie. Toto lze i povelem z čelního panelu.
-měření výstupního výkonu (velmi omezeně, aby nešlo z "malé" UPS udělat "velkou")
A potom nějaký blbosti, který nejsou dokumentovaný a APC je úmyslně tají. Třeba kontrolní řetězce podobný jako u SMART 3G: CTRL+W a tak. Modří vědí.
A to je asi tak všechno.

Obecně vzato se dá říct, že tuhle UPS po výměně baterií a změření výstupního napětí při chodu na baterie a nabíjecího napětí při odpojené baterii není nutno kalibrovat.
Doporučuju po instalaci baterií a zapnutí UPS po dokončení selftestu, počkat asi minutu a za chodu UPS odpojit baterie. Pokud se UPS vypne, je v pr deli dobíječ a je nutná oprava. Podotýkám že v servisu který to umí. Tady na netu to řešit nebudu. Nikoliv proto že bych chránil nějaký "know" nebo "how" ale proto že tyhle UPS Jsou jak ruský televize: Co kus to originál.

edit: jo a ta odbočka na bateriích je tam proto, aby nemuseli upravovat zapojení z podobných UPS který jsou na 12V a vyrábět další měnič. Prostě se použil stejný vnitřek a pro interní napájení se vytáhla odbočka z baterií. Jednoduché elegantní a levné. A na ho vno...
A taky to přinutí více lidí koupit si originál RBC od APC. Tomu se zase v odborné hantýrce říká "vykostit kaštana".
