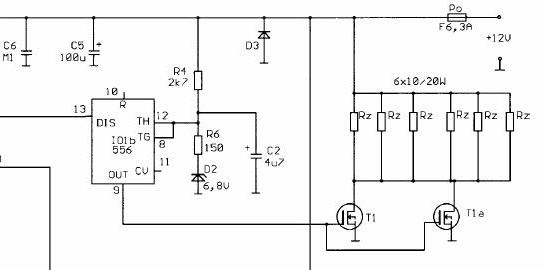

Odpajac vybijania Pb aku pri 10.5V s pouzitim 555 z AR5/2005

Zpráva

r1a2s3t4o5 · #1 Příspěvek od **r1a2s3t4o5** » 13 pro 2009, 21:59

nefunguje. Vedeli by ste poradit preco?

TR je prepojeny s TH a nastavene napatie je 7V = 2/3 * 10.5V ale z nejakeho dovodu vystup 3 aj pri znizeni napatia pod 10.5V ostava zapnuty.
Ako N-FET som pouzil FQP50N60.
Pouzivam 555 nie 556 ako v zapojeni, takze piny mam 2,6 TR a TH 3 na vystup 1 zem a 8 na napajanie, ktore monitorujem.
Mam iba 3A 30V zdroj, takze ako zataz mam zapojeny 1x 20ohm odpor.

Vtip je v tom ze ten obvod funguje spravne, pokial mam na vystupe iba diodu, ked na vystup zavesim Gate toho N-fetu tak to nevypina...

Andrea · #2 Příspěvek od **Andrea** » 13 pro 2009, 22:05

Změř při těch 10,5V napětí na pinu 5 a na pinech 2,6.

r1a2s3t4o5 · #3 Příspěvek od **r1a2s3t4o5** » 13 pro 2009, 23:20

Andrea píše:Změř při těch 10,5V napětí na pinu 5 a na pinech 2,6.

Uz som to vyriesil. Na vystup 555 som pripojil 10k odpor a zaroven som k zemi dal 100k odpor aby sa vedel ten N-fet vypnut.

procesor · #4 Příspěvek od **procesor** » 14 pro 2009, 03:14

načo 100k na zem?, však výstupný tranzistor na pine 3 to cez 10k zvládne.
A tá 555 je bipolar či CMOS?

r1a2s3t4o5 · #5 Příspěvek od **r1a2s3t4o5** » 14 pro 2009, 10:43

procesor píše:načo 100k na zem?, však výstupný tranzistor na pine 3 to cez 10k zvládne.
A tá 555 je bipolar či CMOS?

Skusim to bez toho 100k a ta 555 ma oznacenie Beta(to pismeno)E 555N , tak neviem ci to je bipolar alebo cmos

breta1 · #6 Příspěvek od **breta1** » 14 pro 2009, 10:46

Jestli chceš podstatně větší přesnost a lepší tepelnou nezávislost, dej místo zenerky TL431.

ZdenekHQ · #7 Příspěvek od **ZdenekHQ** » 14 pro 2009, 11:13

Já nevím, ale ty vnitřní "reference" 555 jsou odvozený děličem z napájecího napětí a když klesá napětí, klesají i reference. Buď ta 555 potřebuje stabilizovat napájení na např. 8V a přepočítat, nebo tam dát TL431 a komparátor s hysterezí, protože jinak se to bude po odhlehčení znovu zapínat.

Andrea · #8 Příspěvek od **Andrea** » 14 pro 2009, 11:18

ZdenekHQ píše:Já nevím, ale ty vnitřní "reference" 555 jsou odvozený děličem z napájecího napětí a když klesá napětí, klesají i reference.

No na tom je postavená funkce toho celého odpojovače. Zvenku je na trigger a threshold přivedená pevná reference a vnitřní reference 555 klesá, jak klesá napětí baterky.

Banda · #9 Příspěvek od **Banda** » 14 pro 2009, 12:10

r1a2s3t4o5 píše:Uz som to vyriesil. Na vystup 555 som pripojil 10k odpor a zaroven som k zemi dal 100k odpor aby sa vedel ten N-fet vypnut.

10k vyhodit, nechat jen 100k mezi Gate a GND, Out (3pin) přímo na Gate

ZdenekHQ · #10 Příspěvek od **ZdenekHQ** » 14 pro 2009, 12:38

Stejně mu to nejspíš kmitá, i když by teoreticky nemělo. Navenek se to pak tváří, že to neodepíná...

r1a2s3t4o5 · #11 Příspěvek od **r1a2s3t4o5** » 14 pro 2009, 23:01

Andrea píše:
ZdenekHQ píše:Já nevím, ale ty vnitřní "reference" 555 jsou odvozený děličem z napájecího napětí a když klesá napětí, klesají i reference.

No na tom je postavená funkce toho celého odpojovače. Zvenku je na trigger a threshold přivedená pevná reference a vnitřní reference 555 klesá, jak klesá napětí baterky.

Je to presne tak ako hovori Andrea. Potom co napatie klesne pod 10.5V to preklopi vystup 3 na 0V a aj ked sa napatie zvysi nad 10.5V znova sa nepreklopi.

Banda píše:
r1a2s3t4o5 píše:Uz som to vyriesil. Na vystup 555 som pripojil 10k odpor a zaroven som k zemi dal 100k odpor aby sa vedel ten N-fet vypnut.

10k vyhodit, nechat jen 100k mezi Gate a GND, Out (3pin) přímo na Gate

Skusim ten 10k vyhodit a uvidim co to spravi.

procesor · #12 Příspěvek od **procesor** » 15 pro 2009, 01:03

Pri odpojení záťaže mu vznikne prekmit na Ub vyšší ako 25Vp(regulovaný zdroj?? nie je bateria), ten cez pin2 opäť zapne výstup.
Pomôže pomaly vypínať MOSFET, zapínať aj rýchlo. Zapoj paralelne 10-100k s diodou na budenie MOSU. Anóda k 3.pinu 555, katóda na Gate Mosu.

Pin 2 by som použil na štartovanie vybíjania, zo schémy nie je jasné ako proces štartuje.

piitr · #13 Příspěvek od **piitr** » 15 pro 2009, 09:47

Pokud by to bylo tím překmitem napájení, což by i mohlo, tak by asi bylo nejlepší dát trigger (pin 2) přímo na napájení a nespojovat ho s tresholdem, ne? Proč tam drátovat zapnutí, když ho nechceme. A nějak mi tam chybí řešení počátečního stavu.

Oprava:
Aha, to už taky bylo psáno.

procesor · #14 Příspěvek od **procesor** » 15 pro 2009, 10:10

Ten prekmit mu určite urobí ten zdroj (30V xA). Baterka by mohla tiež, v prípade dlhých káblov a neprítomnosti elektrolytu na pine 8 proti GND(napájanie 555).
Štartovať to treba, dá sa to urobiť aj s cyklovaním do Ub max(npr.:14,7V)

r1a2s3t4o5 · #15 Příspěvek od **r1a2s3t4o5** » 15 pro 2009, 11:00

procesor píše:Ten prekmit mu určite urobí ten zdroj (30V xA). Baterka by mohla tiež, v prípade dlhých káblov a neprítomnosti elektrolytu na pine 8 proti GND(napájanie 555).
Štartovať to treba, dá sa to urobiť aj s cyklovaním do Ub max(npr.:14,7V)

na 555 mam 100uF/25V + 100nF

Ako som uz pisal, funguje to na zdroji (namiesto baterky) s tymi 10k medzi 3 a Gate + 100k Gate -> zem
