Teploměr z ICL7106 - čidlo termočlánek T

Zpráva

Bookmaker · #1 Příspěvek od **Bookmaker** » 06 led 2010, 13:10

Dobrý den!
Rád bych se zeptal, zda je mozné v kombinaci s IO 7106 použít jako teplotní čidlo termočlánek ... jde mi o to jak ošetřit malé rozdílové napětí z termočlánku (nejaky kompenzační obod?? - způsob propojení?). Pokud by někdo měl nějaké konkrétní schéma, prosím zašlete mi jej... děkuji všem mockrát za pomoc.

ccode · #2 Příspěvek od **ccode** » 06 led 2010, 13:58

Smazáno

ccode · #3 Příspěvek od **ccode** » 06 led 2010, 15:05

Smazáno

Andrea · #4 Příspěvek od **Andrea** » 06 led 2010, 15:22

ccode píše:Primitivní kompenzaci studeného konce termočlánku jsem viděl také dělanou tak že v místě svorkovnice termočlánku byl připojen stejný termočlánek ale s opačnou polaritou který měřil teplotu v místě svorkovnice a příslušné napětí odečítal od teploty měřícího termočlánku.

Už zase.

Bookmaker · #5 Příspěvek od **Bookmaker** » 06 led 2010, 15:34

ccode píše:Asi jsem to přehlédl jesli je to typ T jak je uvedeno v předmětu (Cu-CuNi) tak předchozí odpověď je moje blbost .
Primitivní kompenzaci studeného konce termočlánku jsem viděl také dělanou tak že v místě svorkovnice termočlánku byl připojen stejný termočlánek ale s opačnou polaritou který měřil teplotu v místě svorkovnice a příslušné napětí odečítal od teploty měřícího termočlánku.
Bylo to u termočlánku Ni-Cr a regulovala se tím teplota okolo 800°C.

Dobrý den, předem děkuji za pomocnou ruku. Jen tak pro pořádek - o tomhle obvůdku jsem věděl avšak jeho cena pokud se nemýlím je kolem 500 kč .... Já budu používat 4 termočlánky typu T a musím vymyslet jak je přepínat.... tzn. bylo by finančne nerentabilní naprat tam 4 ty obvody (cca 2000kč

) tak tedy kdbych tam dal jen jeden .. je nutné vymyslet jak přepínat( tím nemyslím manualní připínaní jednoho po druhém ) ty termočlánky před vstupem přepínat abych kdyz potřebuji např. teplotu z 1. termočlánku -- lupnu tlačítkem a mam na display hodnotu z 1. term.. atd
Ale tenhle příspevek jsem sem více mene daval abych objasnil bud vyse uvedenou myslenu nebo kdyby mel nekdo uplne jine řešeníí...
Jeste jednou dííky.

ccode · #6 Příspěvek od **ccode** » 06 led 2010, 15:35

Andrea : Už zase.

Nevím o co se jedná příspevky mažu , abych nevyvolal něco čemu nerozumím.

Andrea · #7 Příspěvek od **Andrea** » 06 led 2010, 16:00

ccode píše:Andrea : Už zase.

Nevím o co se jedná příspevky mažu , abych nevyvolal něco čemu nerozumím.

To jsi nemusel mazat všechno, stačilo tu pohádku o kompenzaci studeného konce termočlánku termočlánkem.

#8 Příspěvek od **masar** » 06 led 2010, 16:46

Ale jinak to byla pěkná pohádka... taková "perpetovská"... :wink:

ccode · #9 Příspěvek od **ccode** » 06 led 2010, 18:04

No asi princip podobný jako třeba u ZEPAFIXu ( termostatováno na 50°C, nenbo tropické provedení 70°C) . Asi jsem to nenapsal dost srozumitelně -to mi moc nejde.

O tom termostatování jsem se fakt nezmínil.

Ještě pro vaše pobavení věhlasný výrobce ř.s. používá to , že svede všechny studené konce do krabice se svorkovnicí kde má Pt100 a podle této teploty u svorkovnice v ř.s. kompenzuje studený konec .

#10 Příspěvek od **masar** » 06 led 2010, 18:14

Nějak jsem nepochopil pointu. :wink:

Jindra2 · #11 Příspěvek od **Jindra2** » 06 led 2010, 18:32

Vem si příklad třeba z tohoto zapojení, měří teplotu uvnitř a po připojení článku na něm.
Jindra

#12 Příspěvek od **mtajovsky** » 06 led 2010, 18:49

Jako teplotní čidlo se pro ICL7106 doporučoval i PN přechod křemíkového tranzistoru. Jestli je zájem, pokusím se pohledat to zapojení.

#13 Příspěvek od **masar** » 06 led 2010, 19:05

ccode píše:Ještě pro vaše pobavení věhlasný výrobce ř.s. používá to , že svede všechny studené konce do krabice se svorkovnicí kde má Pt100 a podle této teploty u svorkovnice v ř.s. kompenzuje studený konec .

masar píše:Nějak jsem nepochopil pointu.

Špatně jsem se vyjádřil - nepochopil jsem, co je na tom k pobavení publika. :wink:

ccode · #14 Příspěvek od **ccode** » 06 led 2010, 20:10

Já chtěl pobavit jen některé z publika , ne všechny.

V průmyslovém nasazení se již několik let běžně používají v takových to aplikacích převodníky na unifikovaný signál 4-20mA (třeba do hlavičky teploměru , nebo na din lištu). Hlavně se pak nemusí tahat třeba stovky metrů kompenzačních vedení od jednotlivých termočlánků a používat drahé neběžné I/O karty v ř.s , justovat vedení pro Pt100 , dávat do ř.s. další karta pro odporové signály ...........
Tohle, ale již nemá s tématem asi nic společnýho.

ccode · #15 Příspěvek od **ccode** » 07 led 2010, 08:29

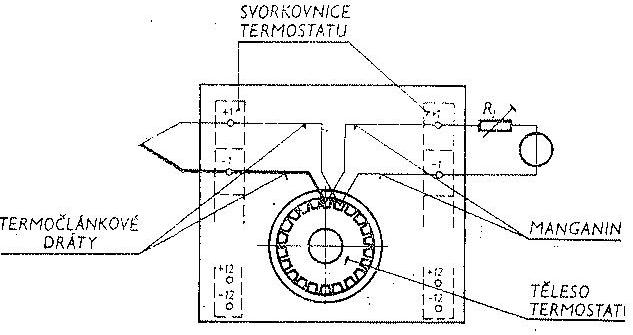

Ještě k té "perpetovské" pohádce o kompenzaci studeného konce termočlánku termočlánkem přikládám obrázek.
V minulosti existovala i jiná řešení třeba Zepabox.
