radekV77 · #1 Příspěvek od **radekV77** » 06 led 2010, 20:43

Zdravím. Chtěl bych se zeptat , jestli někdo nemáte nějaké vyzkoušené schéma na modul voltmetru s itrony IV6 , stačí i třímístný. Díky .

mira2830 · #2 Příspěvek od **mira2830** » 07 led 2010, 13:33

Nedalo by se pouzit ICL7107 a jednotlivy anody spinat pres trand? Myslim, ze itron je vlastne 7segmentovka, ne?

#3 Příspěvek od **EKKAR** » 07 led 2010, 14:26

Nebyl by "historicky věrnější " obvod C520D neboli AD2020? Je za něj nutno vložit dekodér a má výstupy přímo na multiplex - myslím, že by nebylo ani problém v takovém zapojení nahraditdekodér 74141 jinou kombinací obvodů (např. 7442 + tranzistory pro obecné digitrony nebo 7446/47 - které mimochodem zvládají 15V přímo - a k nim případně tranzistory pro 7segmentové itrony)...

#4 Příspěvek od **jandu** » 07 led 2010, 14:30

To čo Ekkar ponúka a použiť dekodér 4511 - ten zvláda Ytrony. Doplniť žeravenie a anodové napätie.

radekV77 · #5 Příspěvek od **radekV77** » 07 led 2010, 14:51

já jsem to před dávnou dobou zkoušel podle tohoto schématu a nikdy se mi to nepodařilo rozchodit

#6 Příspěvek od **EKKAR** » 07 led 2010, 14:57

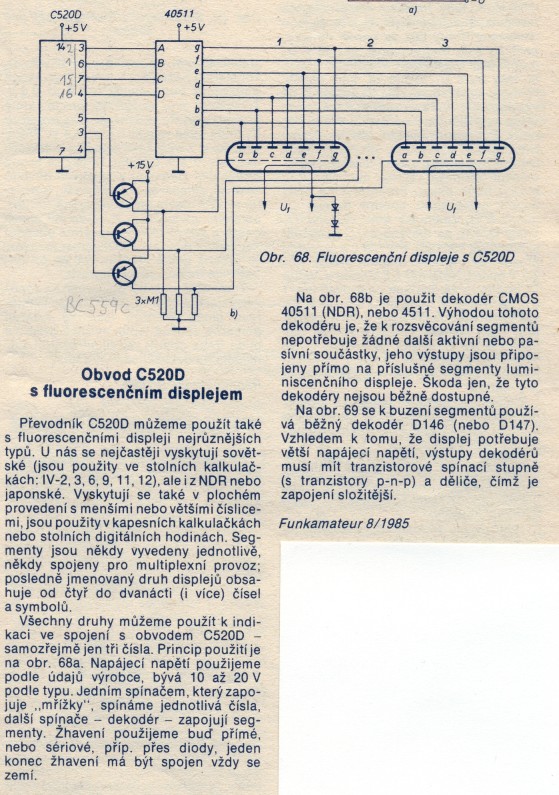

Schéma základního zapojení C520D + 7447 jsem dával sem: http://www.ebastlirna.cz/modules.php?na ... ic&t=28121 , tak se podívej, co by se muselo změnit, aby se na místě LED 7segmentovek daly použít Itronové...

#7 Příspěvek od **jandu** » 07 led 2010, 15:11

To radekV77 - to je iba princip - je treba správne napätia.
V tom samom čísle máš ešte jednu schému, tam už sú myslím napätia dobre uvedené.

mira2830 · #8 Příspěvek od **mira2830** » 07 led 2010, 15:49

tak pardon, nenapadlo me, ze jde i o historickou vernost ;-)

...u digitronovych hodin, jejichz krasou a dobovosti se budu vytahovat pred znamymi, bych to chapal, ale pokud ma ten voltmetr slouzit predevsim jako voltmetr, neresil bych to :-)

stefan31 · #9 Příspěvek od **stefan31** » 07 led 2010, 16:25

Kedysi dávno som robil podľa AR zmenu digitrónov na itrony pomocou diodovej matice, budiče boli myslím 74141, fungovalo bez problémov...

Stefan31

#10 Příspěvek od **EKKAR** » 07 led 2010, 17:39

Stefane, jenže tam jsi měl anodové napětí pro Itrony v řádu 15-25V spínané obvodem, který vydrží řádově stovky V (74141) a je primárně určený pro digitrony (doutnavkové zobrazovače). S ohledem na to, že 74141 je v dnešní době těžko sehnatelný a pokud ano, je drahý, navíc že Itrony jsou většinou 7segmentové zobrazovače je potřeba binární výstupní signál dekódovat obvodem, který by vydržel spínání napětí v řádu 30V - staré "dederónské" D146 to uměly, D147 vydržely polovic, zhruba 15V, nevím, jak jsou na tom s napěťovou odolností výstupů dnešní moderní dekodéry - proto říkám, že by se musely použít dekodéry s tranzistorovými přídavnými stupni - aby se dalo jejich kolektorové napětí zvýšit na hodnotu vhodnou pro práci Itronů a přitom aby nebyly napěťově přetížené ty integráče... K takovému displeji je potřeba požít 7ks tranzistorových spínačů pro segmenty a 3ks pro spínání multiplexu míst - kdežto pro staticky pracující displej voltmetru založeného na převodníku 7107 je potřeba i při nejlepší vůli takových spínačů bratru 25 kusů...

stefan31 · #11 Příspěvek od **stefan31** » 07 led 2010, 19:04

Viem, skôr to bolo myslené na C520+dekodér a IV6. V tom prípade by vyhovolalo zapojenie uvedené vyššie - teda ak funguje. Ja som mal rozostavaný "multimeter" podľa prílohy AR s digitronami kde boli použité digitróny, zrealizoval som zapojenie podľa AR A4/1983, str.151 a fungovalo. Len som mal na mysli to, že je možná aj takáto úprava ...

stefan31 · #12 Příspěvek od **stefan31** » 07 led 2010, 19:16

...inšpirácia by sa dala čerpať aj z AR A5/1984, str.171...teda, kto má staré zásoby...
