co je to za Audio trafo

Zpráva

#1 Příspěvek od **pole** » 12 led 2010, 02:38

Zdravim.

Z SR Filharmonie mi kamarat pred vyhadzovanim zachranil zopar veci...

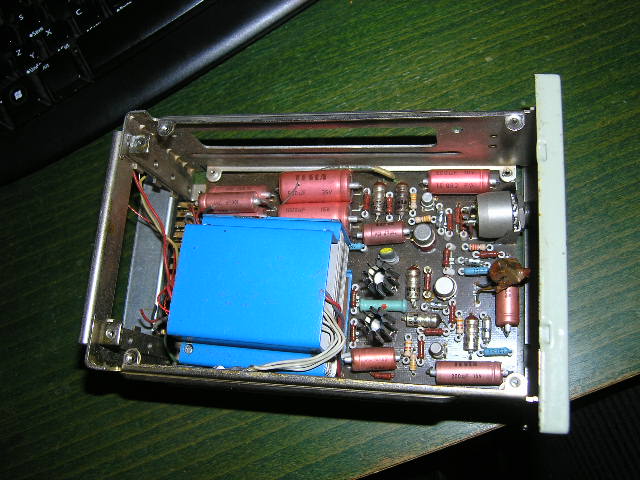

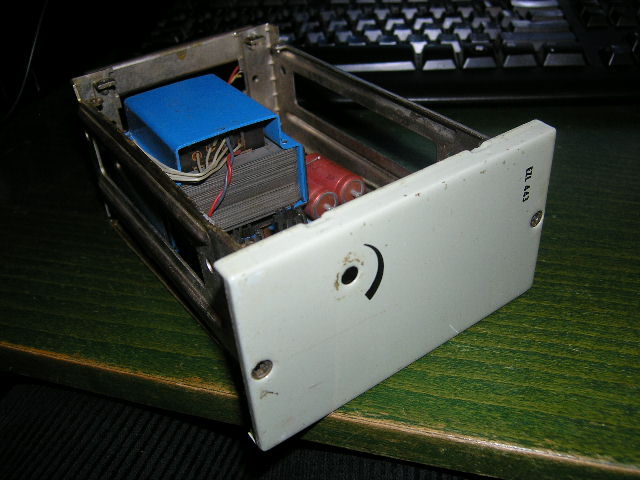

Okrem toho tam bol aj modul s oznacenim EZL 443 (pravdepodobne z dakeho mixu, zvukovej ustredne alebo z coho....). Podla jeho vyhotovenia a zapojenia v povodnom obvode sa na 99,5percenta jedna o audio trafo

Neviete co by to mohlo byt zac?
Na sebe ma 2 oznacenia a to
5 AK 636 24
a
5 AN 673 28

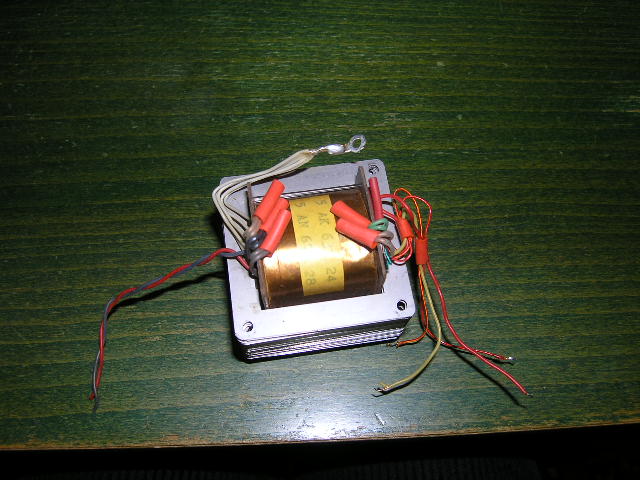

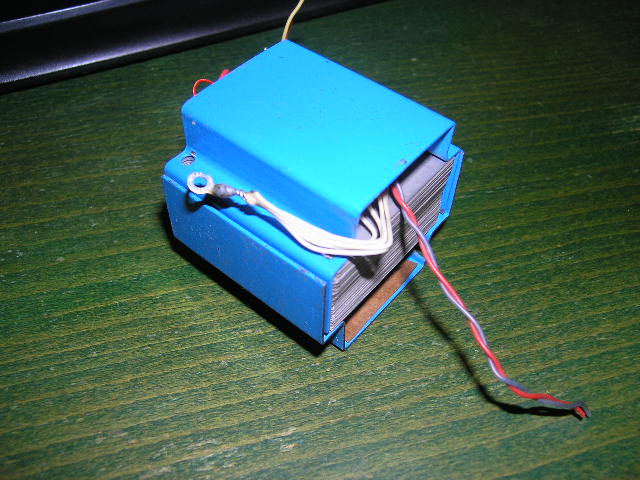

Ma prekladane vinutie, 3 vinutia - 2 hrubsim drotom, jedno pomocne , modry tieniaci kryt z ktoreho ked sa vyberie plechy trafa su uplne volne - nijak neimpregnovane - nelepene daju sa bezproblemov vytahova.

v tomto PDF som o nom bohuzial ziadnu zmienku nenasiel
http://www.aldax.cz/archiv/linkovatrafa.pdf

Spracovavalo asi silnejsie signaly nez mikrofone lebo je dost velke rozmery vnutorneho stlpca 16*25mm a je urobeny pomocou plechou M.
Ma niekolko tieniacich vyvodou ktore su pripojene na kostru trafa.

O co by mohlo ist?
Dakujem

eljaro · #2 Příspěvek od **eljaro** » 13 led 2010, 18:25

podle vzhledu je to linkový zesilovač - možná distributor - pro 100V linku k dalšímu koncovému zařízení .Tato řešíní nejsou nic nového a hlavně jsou spolehlivá a velmi imuní proti rušení i bez stíněných kabelů ! Poradit by mohl spíše nejaký pamnětník z oboru kino - divadlo tam se takové distribuční linky používali nejčastěji . V praxi by jsi to mohl použít tak při zvučení velkého prostoru a pouhé dvojlinky a zes. se vstupní 100V linkou . Ikdyž dnes se spíše budují linky na 2,4GHz a ne dráty !

sinclair · #3 Příspěvek od **sinclair** » 18 led 2010, 12:01

Je to výkonový linkový zesilovač s výstupním napětím 1,55V a s velmi nízkým vnitřním odporem pro buzení dlouhých symetrických linek. Používal je rozhlas i televize pro přenos audiosignálu např. po jednom páru telefonního kabelu, zesilovač svým nízkým vnitřním odporem velmi účinně omezoval riziko přeslechů z páru do páru.
Jmenovité výstupní napětí je 1,55V, maximální až 6,2V na impedanci 50 ohm.
V transformátorku jsou velmi kvalitní plechy, Tesla Elektroakustika Bratislava, která tyto moduly vyráběla, si nechávala příslušný materiál dovážet ze zahraničí. Transformátor má dvě primární vinutí a několik sekundárních, z nichž jedno je zpětnovazební, díky tomu má zesilovač velmi dobré parametry, nízké zkreslení a nízký vnitřní odpor.
