Zesilovač TESLA: chrčí bedna z pravého výstupu

[ondrej_x]

Do integrované zvukové karty stolního PC mám zapojený cca 20 let starý zesilovač TESLA 2x 20W, 4 Ohmy (pomocí redukce pětikolík -> 3,5 jack). Problém je zřejmě kdesi ve výstupu do pravé reprobedny, která oproti levé bedně při přehrávání chrčí a jakoby rezonuje (basy, výšky, i středy).
Problém 100% nění v reprobedně, neboť po prohození kabelů se tento jev vyskytuje v bědně opačné.
Zkoušel jsem zapojit sestavu do úplně jiné zásuvky a místo stolního PC jsem použil notebook, ale chyba přetrvává.
Zesilovač jsem ještě neotevíral ani neproměřoval.
V tomto tématu jsem začátečníkem.
Děkuji za odpovědi a náměty.

Doprovodné foto zde:
http://www.bibiviolet.cz/bar/share/IMG_3733.jpg
http://www.bibiviolet.cz/bar/share/IMG_3734.jpg
http://www.bibiviolet.cz/bar/share/IMG_3735.jpg

[Hill]

A když přehodíš mezi sebou levý a pravý kanál na vstupech?

[ondrej_x]

Nevím, jestli Vám rozumím, ale vstupy nejsou cinche, ale pětikolík -> 3,5 jack.

[ondrej_x]

Ještě doplnění:
zesilovač byl delší dobu ve vlhké garáži, ze začátku např. v bednách nepříjemně lupalo při pohybem všech posuvníků na zesilovači, tento problém se zkorodováním ale už zcela vymizel.

[Hill]

Já vím, že je to pětikolík a na druhém konci jack. Tak si udělej redukci pětikolík na pětikolík a překřiž trojku a pětku kolík.
Nebo aspoň spoj vstupy paralelně.
Vyloučíš tím případnou poruchu výstupu zvukové karty.

Pokud je tedy vada v zesilovači, půjde o rozhozený pracovní bod některého stupně. Buď svodem v elektrolytu nebo ztrátou kontaktu běžce některého trimru (stejně jako chrastí poťáky, můžou chrastit i trimry). Bez měření ale na ně raději nesahej a svěř to někomu, kdo už se zesilovači má nějakou tu větší zkušenost.

[alles]

je ta redukce správně zapojená, nebručí jeden kanál jen proto že nemá nic na vstupu? jak se to chová bez signálu taky to chrčí?

[ondrej_x]

Jen ze zajímavosti jsem otevřel zesilovač:
http://www.bibiviolet.cz/bar/share/IMG_3736.jpg

Ještě jsem zapomněl napsat, že bedna na špatném kanálu hraje o poznání hlasitěji, čímž zároveň odpovídám na dotaz, jestli chrčí i bez signálu. Bez puštěné hudby hudby sice nechrčí, ale šumí o trochu víc než druhá bedna, ale jen o tolik, o kolik je hlasitější.

Jinak děkuji za odpovědi a jsem rád, že se něčemu aspoň trochu přiučím.

[masar]

... Problém je zřejmě kdesi ve výstupu do pravé reprobedny, která oproti levé bedně při přehrávání chrčí a jakoby rezonuje (basy, výšky, i středy)...

Pojem "chrčí a jakoby rezonuje" řečený laikem je dost těžko představitelný jev. Bylo by vhodné pořídit nějakou nahrávku (krátkou v mp3) a hodit sem.

edit: Po vložení poslední fotky - ty vstupy mají přehozené vývody?
A co ten přebývající drát u pravého vstupu?

[Sendyx]

Vidím-li dobře, je to nějaký samodomo střep, na kterém jsou zřetelné dost hrubé bezpečnostní vady. Jestli je ti život a majetek milý, tak to vůbec nezapínej, navíc po uložení ve vlhké garáži , minimálně do doby odstranění vad. I tak bude provoz na vlastní nebezpečí.

[EKKAR]

Jen ze zajímavosti jsem otevřel zesilovač:
http://www.bibiviolet.cz/bar/share/IMG_3736.jpg...

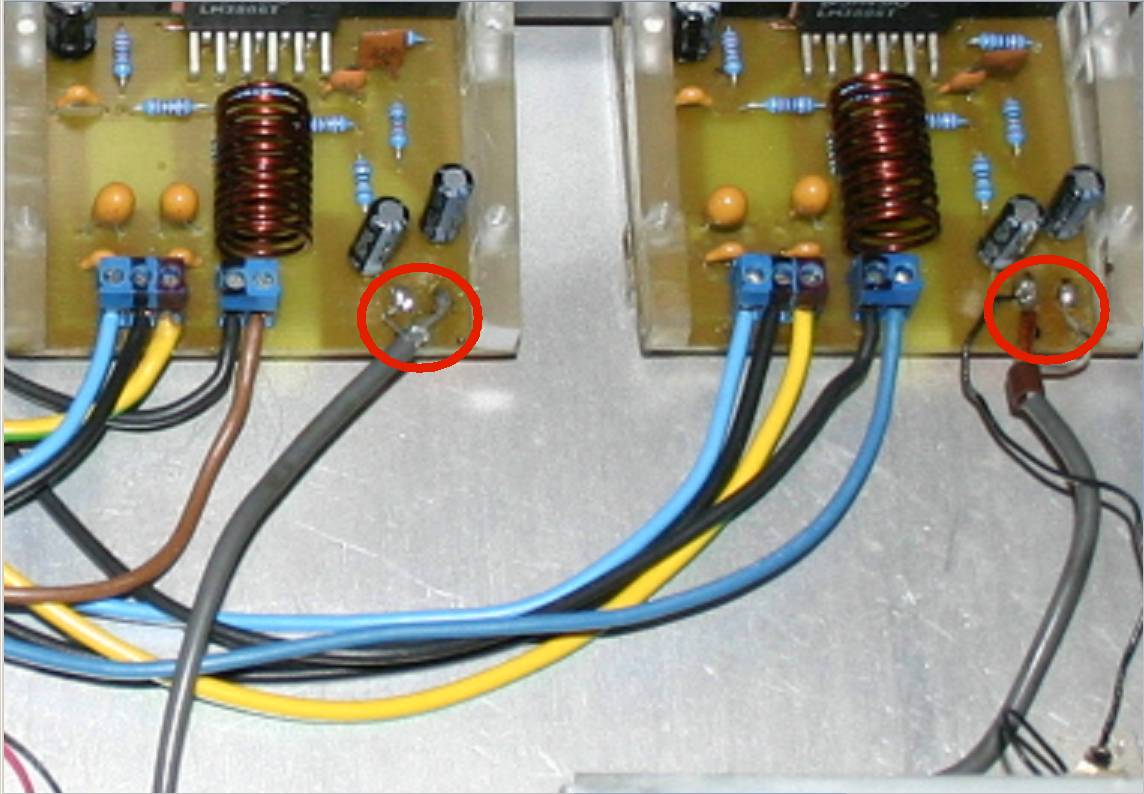

Hm, hezkej bastl - to je do kisny od AZSky vestavěný dvojkanál s LM3886T. To jsou obvody citlivé na správnou topologii spojů na DPS a na rozložení součástek. Vypadá to, že některý z těch miniminiaturních kondenzátorů na obrázku z posledního odkazu je minimálně těžce chorý, jestli ne rovnou mrtvý. A taky bych rozhodně zvětšil filtrační kapacitu ve zdroji - ty dva JAMICONy co tam jsou (odhadem tak 2 x 2200uF, nanejvýš 4700uF) to nijak nevytrhnou. Dej nejméně dva na každou napájecí větev - a ještě je rozděl a samotný vyhlazovací filtr dej co nejblíž k destičkám s vlastními zesilovači. Ty obvody vysloveně nesnášejí dlouhý přívod od zdroje k desce - takže bych se vůbec nedivil, kdyby kmitaly jak janci. Vošklivoškopek by mou domněnku pravděpodobně jen potvrdil...

[ondrej_x]

Tak jen pro představu zde jsou ukázky zvuku, je to nahráváno laciným mikrofonem:

(Left = ok kanál, Right = chybový kanál)

Ukázka č.1:
http:/www.bibiviolet.cz/bar/share/left01.wav
http:/www.bibiviolet.cz/bar/share/right01.wav

Ukázka č.2:
http:/www.bibiviolet.cz/bar/share/left02.wav
http:/www.bibiviolet.cz/bar/share/right02.wav

Jdu si pročíst vaše předchozí příspěvky.

[Crifodo]

Vidím-li dobře, je to nějaký samodomo střep, na kterém jsou zřetelné dost hrubé bezpečnostní vady. Jestli je ti život a majetek milý, tak to vůbec nezapínej, navíc po uložení ve vlhké garáži , minimálně do doby odstranění vad. I tak bude provoz na vlastní nebezpečí.

Třeba ta trafa mají atest na 4 kV a ještě je to napájeno přes oddělovací trafo, pak by se dva nebo tři prohřešky daly tolerovat to z fotky nepoznáš.

[ondrej_x]

Děkuju za vaše příspěvky.
Zřejmě situaci vyřešim koupí nového zesilovače, nebo to nechám prohlédnout odborníkem (když ho najdu).
Díky.

[Hill]

Kdyby ses nestyděl v profilu uvést, odkud jsi, už bys možná měl kontakt na někoho poblíž.

[ondrej_x]

Ok, dobrá rada - pomůže někdo za rozumnej peníz s opravou? Jsem z Prahy 4 - Modřan. Zesilovač případně přivezu kamkoliv po Praze i po okolí Prahy.
Můj email: bartondr@seznam.cz
Díky!
