Atlan · #1 Příspěvek od **Atlan** » 30 led 2010, 15:35

Nema niekto schemu od tohoto zazraku... BAteria mala 8,5V predokladam ze uz to nerozbeha ze vraj davali novu... stale zlahka svietila dioda overload..aj ked to nebolo zapnute ani v zasuvke Ubat bolo 8,5V.

Predokladam ze to nenabija. Zatial nabijam bateriu uvidim co to spravi... ale schema by bodla.

#2 Příspěvek od **rezis** » 30 led 2010, 15:58

Baterka je evidentne Ko. S tou to nepojede. Nabíjení většinou podle chasis řeší kondík tuším 47uF u UC38xx. Jestli je jí ještě něco více nevím. rozhodně svit kontrolky je divný, ale zas na druhou stranu ony se pokud mají vybitý aku někdy seknou v "divném" stavu.

Atlan · #3 Příspěvek od **Atlan** » 30 led 2010, 16:06

hmmm no neviem na baterke je 8,82 neviem ci ma ist 12V bateria zasa na druhej starne 8,8 V ... uz sa to da zapnut ale bzuciak nebzuci len chrapci rele sa neprepne aby zacalo ist zo siete...a kontrolka napajania z baterie len kratko blikne..... idem riesit bateriu... Ozaj cislo na DPS je 640-1008A rev 03

gino · #4 Příspěvek od **gino** » 30 led 2010, 20:40

Mám schému od BF400. Je tam DPS 640-0238F. Možno bude podobná ako tvoja UPS.

eljaro · #5 Příspěvek od **eljaro** » 30 led 2010, 21:36

zkus projít tenhle seznam http://upsclub.org/schem/
ani nevím jak ale při upravě jedné ups jsem při hledání rady narazil na tohle snad ti to pomůže - doufám jen že to nikdo z přítomných nebude pokoušet haknout ! takové stránky by byla škoda!!

PS: omluvte pravopis dík

Vogon · #6 Příspěvek od **Vogon** » 30 led 2010, 23:32

Nefunguje "zvedací" měnič pro nabíjení, přesněji řečeno funguje, ale...
Základní napětí ze síťového trafa, které je právě 8,5V zvedá na 13,8V pro nabíjení baterie. Ten měnič je ovládán přímo procesorem, v podstatě je to výkonový konec pinoutu procesoru.
Nevím o žádné účinné opravě mimo výměny procesoru.

Vogon · #7 Příspěvek od **Vogon** » 30 led 2010, 23:40

eljaro píše:zkus projít tenhle seznam http://upsclub.org/schem/
a

Hele, někdo uploudnul jedno ze servisních CD od APC.
Aby se vám v tom líp hledalo tady jsou názvy UPS k jednotlivým schematům.
Ty čísla znamenají číslo DPS ve formátu 640-XXX:
206 BK
207-12 BK
207-14BK
207-old BK
208 BK250_400_600I
209 BK
209 BK900_1250I
210 LR600_1250
213 BK300-500MI
214 BK650MI
218 BKPRO-SUVS
226 BKPRO
228 BKPRO
231 BKPRO
232 BKPRO
232I BKPRO
236 BKPRO
238 BF400
239 BP500I
245 BK350_500I
323
352
364
365
411 SU400I
701 AP900_1250_2000
702 AP900_1250_2000
730 SU450_700
732 SU1000_1400
733 SU1000_1400
734 AP2200_XL_30000
734j AP2200_XL_3000
735 SU2200_XL_3000
745 FULCRUM 1U
746 FULCRUM 1U
790 SU5000RTI
791 SU5000T
804 CALL UPS
805 SLOT XSHASSIS
810 SMART SLOT
811 SNMP
911 AP600I

feliz_navidad · #8 Příspěvek od **feliz_navidad** » 31 led 2010, 08:51

Válí se mi tady dva procesory od UPS APC - kdyby to někdo chtěl. Jinak je vyhodím, je mi to k prdu. Na jednom je 356-0002C R11 a na druhém 356-3004L Rev L. O funkčnosti nic nevím.

Atlan · #9 Příspěvek od **Atlan** » 31 led 2010, 15:28

Akurat ze ta moja tam nieje..pls nema niekto schemu od toho kramu...

#10 Příspěvek od **rezis** » 31 led 2010, 19:18

Atlan píše:Akurat ze ta moja tam nieje..pls nema niekto schemu od toho kramu...

Mylím že po radě kolegy Vogona schéma nepotřebuješ.

Atlan · #11 Příspěvek od **Atlan** » 31 led 2010, 19:28

no nevembavime sao o istom, menic na 315V je s SG3525, Je tam trafk + c3842 pre nabijani baterie zaujimave je ze relatko je preklopene a na vystupe teda nieje napatie ani po pripojeni UPS na siet. Teraz po nabiti baterie sa ups zapne rozsvieti sa zlata led ze to ide z baterie + zelena ze to ide ale po chvilke sa rozsvieti Overload a vsetko zhasen a zacne akoze piskat. TAk ze najky tip ... po ocm by som mal skocit ?

Vogon · #12 Příspěvek od **Vogon** » 31 led 2010, 20:42

My si kolego nerozumíme.
Já nemám na mysli výkonový měnič který vyrábí z baterie síťové napětí ale měnič pro dobíjení baterie.
Pokud má baterie cca 8V je to více či méně typická závada těchto UPS.
Zkus nabít baterii na externí nabíječce a strč ji do UPS. Připoj UPS na síť a zapni ji. Případných zvukových projevů si nevšímej.
Jakmile bude UPS zapnuta odpoj baterii síť nech připojenu.
Pokud se UPS vypne a zhasne je to jasné má vadný dobíjecí měnič.
Pokud se UPS nevypne změř dobíjecí napětí bez připojené baterie. Pokud bude cca 8,5V je vadný dobíjecí měnič.
Řešení závady: viz. můj první příspěvek.

Atlan · #13 Příspěvek od **Atlan** » 31 led 2010, 22:29

nestihnem odpojit bateriu.... lebo po par sec zhasne led napajanie z baterie aj led on line, a orozsvieti sa overload.....konec

Vogon · #14 Příspěvek od **Vogon** » 31 led 2010, 22:44

I tak v tomto stavu změř nabíjení.
Ten dobíječ v podstatě vyrábí napětí pro napájení desky elektroniky a je možné že i přesto, že UPS zhasne, nevypne procesor všechno.
Problém je v tom, že pokud je napětí pouze 8,5V je podle mých zkušeností vadný procesor a ten nemám ani já.

Atlan · #15 Příspěvek od **Atlan** » 14 bře 2013, 20:20

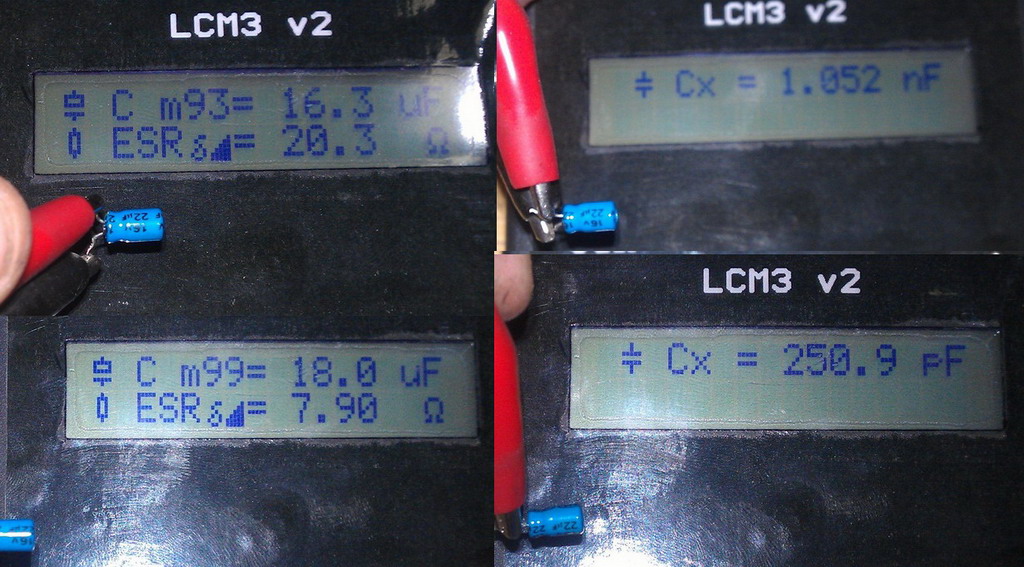

Tak ze kedze dnes bolo veterno a po dvoch restartoch PC, som to radej vypol. A isel pohladat tuto UPS. Cakala na opravu. Vytiahol som merac ESR kondikov a vsetky vybral a premeral vysledky vid dole. Tie male prtave 22uF16V okolo stabilizatora 5V aspon myslim nemal som chut dalej badat. Vsetky 4 som vymenil za kondiky normalnej velkosti.

Takze ak niekto niekde setri miestom a dava tieto zmenseniny kondikov nerobi dobre. :roll:

Samozrejme za tie roky sa nejako sama pokazila gelovka , takze zapnut sa to da ale sviety vymente bateriu bodaj by nie ked ma 10V

Tak uvidim ci to bude chodit.
