schéma regulátoru výkonu pro 12V

#1 Příspěvek od 555 »

znáte prosím někdo nějaké jednoduché schéma třeba s časovačem 555 regulátoru proudu při napětí 12V?
Uživatelský avatar
555
Příspěvky: 2105
Registrován: 10 srp 2009, 00:00

Re: schéma regulátoru výkonu pro 12V

#2 Příspěvek od 555 »

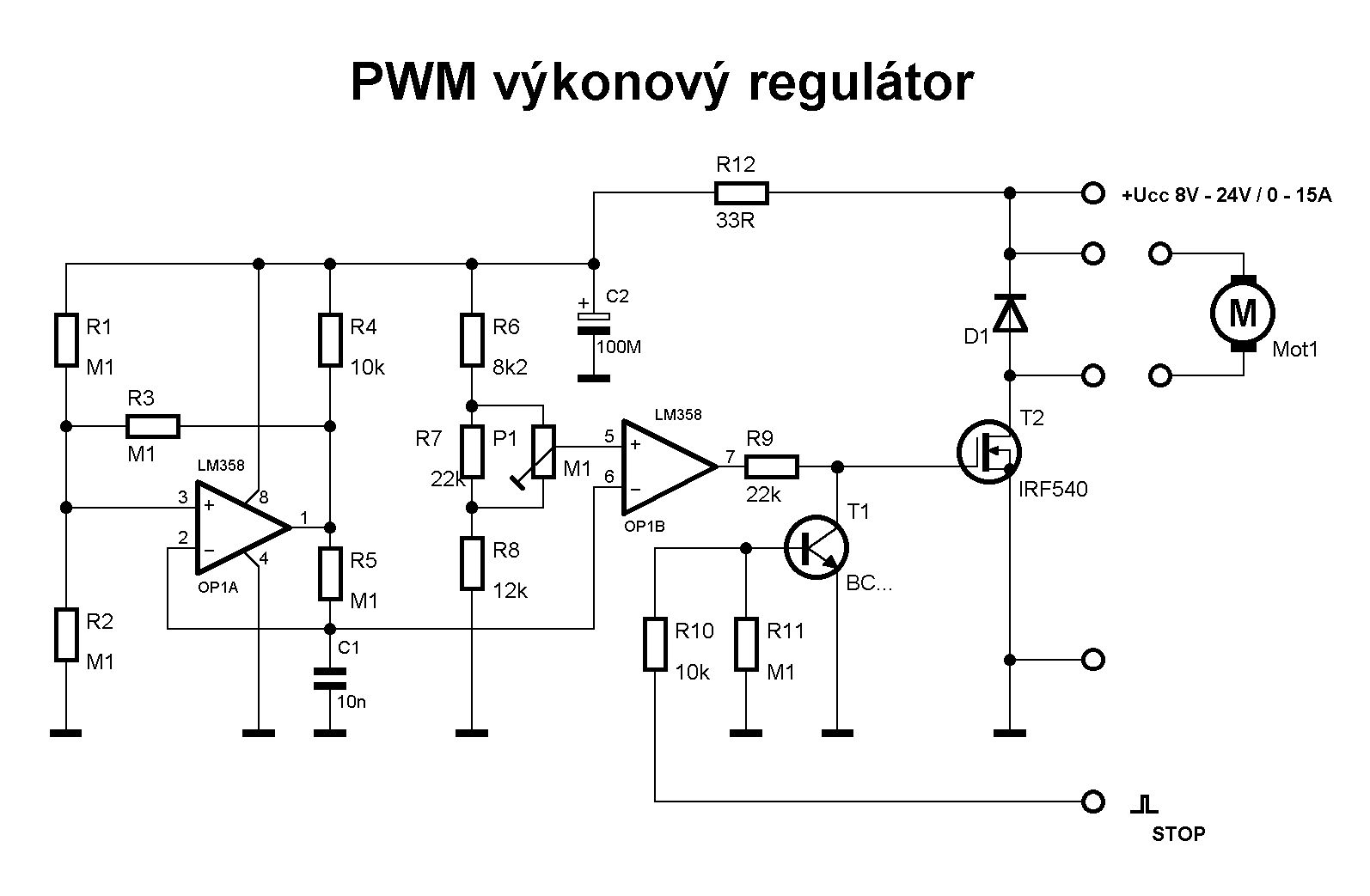

našel sem tohle.neexistuje nějaké jednodušší?mě stačí regulace proudu v rozmezí 0,5 - 4A max.
Přílohy
PWM výk reg.jpg
(93.85 KiB) Staženo 53 x
Andrea
Příspěvky: 9340
Registrován: 07 zář 2007, 00:00

#3 Příspěvek od Andrea »

A co teda chceš, regulátor proudu nebo výkonu? Ten regulátor na obrázku reguluje střední hodnotu napětí, nereguluje přímo proud, takže záleží jaká je zátěž.
Uživatelský avatar
EKKAR
Příspěvky: 35019
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#4 Příspěvek od EKKAR »

Pročti si http://www.ebastlirna.cz/modules.php?na ... ht=pwr+555 a pak budeš rozhodně chytřejší. Na detaily se můžeš optat pak.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
555
Příspěvky: 2105
Registrován: 10 srp 2009, 00:00

#5 Příspěvek od 555 »

potřebuju to na spirálku kteoru napojím na 12V DC a chtěl bych právě regulovat proud ktery do ni bude tect.

Diky proctu si to
Uživatelský avatar
EKKAR
Příspěvky: 35019
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#6 Příspěvek od EKKAR »

Tohle je zrovna aktuální o kousek vedle - podívej se semhle: http://www.ebastlirna.cz/modules/Forums ... r2_181.jpg a když místo motorku na ten koncový tranzistor zapojíš odporové těleso, myslím že budeš spokojený.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
555
Příspěvky: 2105
Registrován: 10 srp 2009, 00:00

#7 Příspěvek od 555 »

dekuji vam mnohokrát pane EKKAR.a prosim vas jak ma byt ta civecka,ktera je pripojena paralelne k diode D1?nikde prave o ni neni zminka:-)
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#8 Příspěvek od ZdenekHQ »

:lol:
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
Uživatelský avatar
EKKAR
Příspěvky: 35019
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#9 Příspěvek od EKKAR »

555 - té cívky si všímat nemusíš, hlavní pro Tebe bude ten oscilátor s měnitelnou střídou a výkonový tranzistorový stupeň. Až to budeš zapojovat, pro regulaci topné odporové zátěže stejně tu cívku, k ní paralelní diodu D1 ani spínač potřebovat nebudeš. Prostě je vynecháš a hotovo... A toho pána si strč za klobouk. Neberu.

ZdeňkuHQ - ano, je to možná směšný, ale aspoń se optal - předem, než to zapojil i s tou cívkou a pak by tady sháněl radu, proč mu ta cívka hoří...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
Dingo7
Příspěvky: 442
Registrován: 05 kvě 2007, 00:00

#10 Příspěvek od Dingo7 »

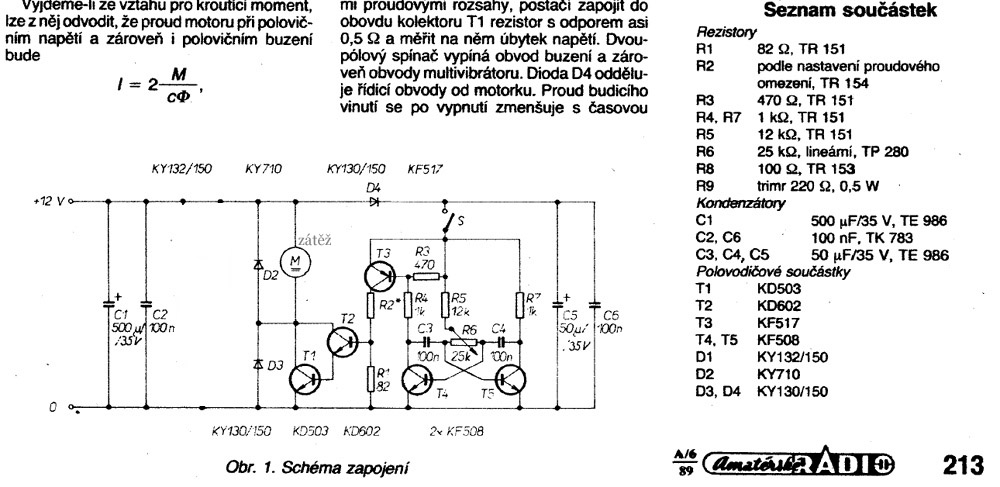

555: takto
Přílohy
regulator2 kopie.jpg
(129.2 KiB) Staženo 49 x
Uživatelský avatar
555
Příspěvky: 2105
Registrován: 10 srp 2009, 00:00

#11 Příspěvek od 555 »

dekuji vsem.

to EKKAR: tykam vam protoze si myslim ze sem mladsi:-)
jinak dekuji za vse:-)

to dingo7: ja sem to pochopil jak to bylo mysleno ale i tak dekuji.
masar
Příspěvky: 14454
Registrován: 03 pro 2005, 00:00

#12 Příspěvek od masar »

555 píše:...to EKKAR: tykam vam protoze si myslim ze sem mladsi:-)
...

Netykáš, ale vykáš. :wink:

p.s. Jen doplním ty pány nahoře - ta cívečka ve schematu bylo budící vinutí toho motoru, takže když tam motor nebude, nebude tam ani ta cívka, že? :wink:
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#13 Příspěvek od ZdenekHQ »

EKKAR píše:ZdeňkuHQ - ano, je to možná směšný, ale aspoń se optal - předem, než to zapojil i s tou cívkou a pak by tady sháněl radu, proč mu ta cívka hoří...


Máš pravdu. Ale po přečtení asi desátýho vlákna s podobnou otázkou či tématem, kdy se tazatel vůbec nezamyslel a rovnou vypálil otázku to už jinak nejde... Stačil pouze náznak zamyšlení se a určitě bych ten smajlík neposlal. Kdybys mu napsal, že ta cívka má 10 mH, ještě ti poděkuje.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
Uživatelský avatar
Standa33
Příspěvky: 298
Registrován: 07 lis 2009, 00:00

#14 Příspěvek od Standa33 »

PWM regulátor s omezením proudu. Kmitočet je nastaven pomocí R1 a C3(je potřeba volit dle použité zátěže, motoru). Stavěl jsem několik těchto regulátorů a pro jeden typ motoru vyhovoval kmitočet 100Hz a pro jiný jsem to musel nastavit na 1KHz. C5 jsem volil větší hodnotu pro nižší kmitočet a naopak.
Pokud při sepnutém tranzistoru překročí úbytek napětí na vnitřním odporu určitou hodnotu, sepne obvod složený s Q2 a Q3 a zablokuje budící impulz.
Přílohy
PWM Regulátor_12V.GIF
(24.77 KiB) Staženo 33 x
masar
Příspěvky: 14454
Registrován: 03 pro 2005, 00:00

#15 Příspěvek od masar »

To je vtipné zapojení. Jen je třeba říci, že velikost proudu, při kterém dojde ke zkrácení pulzu, je dána napětím Ube Q2 a Rdson mosfetu. Při použití součástek podle schematu to vychází na cca 13A. Při použití např. IRF3205, který má Rdson=0,008Ohmu, bude toto omezení funkční až při proudu 88A. Je proto třeba zvážit, k čemu má omezení sloužit a podle toho se rozhodovat. :wink:
