jumper na vga POMOC!

Zpráva

milan222 · #1 Příspěvek od **milan222** » 27 úno 2010, 10:19

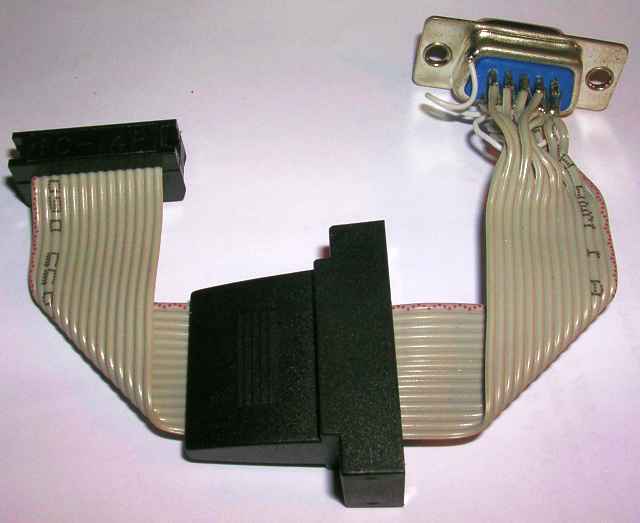

mam u graficke karty vga konektor oddelen, a je propojen kablikem s kartou zakonceny je necim jako jsou jumpery. problem je, ze se to z toho vgacka urvalo, a potrebuji to sletovat. jde mi o to, ze redukce dvi na vda ma o par pinu vic nez ta grafika, takze tam nejde.

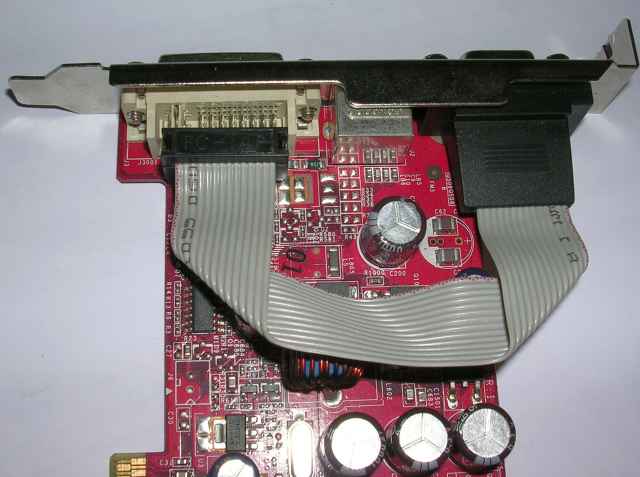

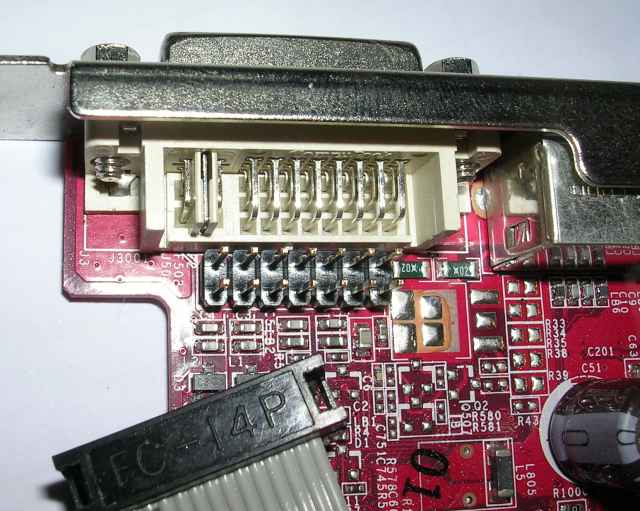

posilam foto karty.

milan222 · #2 Příspěvek od **milan222** » 27 úno 2010, 10:22

tuhle redukci prave potrebuji

PCmaniac99 · #3 Příspěvek od **PCmaniac99** » 27 úno 2010, 12:09

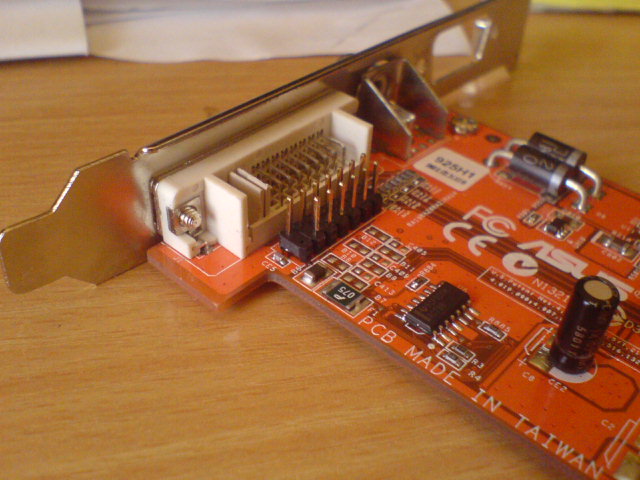

tohle treba nestaci?

milan222 · #4 Příspěvek od **milan222** » 27 úno 2010, 12:49

PCmaniac99 píše:tohle treba nestaci?

ne nestaci. potrebuji priletovat zpet to vga a redukci nemaji a kdyz maji tak na to nepasuje. je to to nejstarsi, a ma to min direk

#5 Příspěvek od **rnbw** » 27 úno 2010, 13:04

Zober ohmmeter a zisti, na ktorych pinoch mas GND. Ci to nahodou nebude zapojene 1:1 (pin1 konektora na doske = pin1 konektoru VGA).

milan222 · #6 Příspěvek od **milan222** » 27 úno 2010, 13:36

rnbw píše:Zober ohmmeter a zisti, na ktorych pinoch mas GND. Ci to nahodou nebude zapojene 1:1 (pin1 konektora na doske = pin1 konektoru VGA).

bohuzel pin 1 je zem, a u vga je to cerevene rgb-cko
mate nakres zapojeni konektoru dvi-d? to je ten bez tech ctyr direk vedle toho plisku.

PixelOrgy · #7 Příspěvek od **PixelOrgy** » 27 úno 2010, 13:39

http://pinouts.ru/Video/dvi_pinout.shtml

vpravo nahore je 24-pin DVI-D

EDIT: z obrazku vyplyva, ze DVI-D neobsahuje Analog R/G/B piny, tudiz redukce asi moc platna nebude, budes muset zapojit ten puvodni konektor. Nejsou zespodu desky 3 tranzistory (smt)? Pokud jo, tak propipni na ktery piny vedou jejich emitory, to jsou RGB....

#8 Příspěvek od **rnbw** » 27 úno 2010, 14:00

Kazdy vyrobca ma ten konektor zjavne zapojeny inak - mam tu nejaky ST Lab Radeon a tam su GND niekde v strede.

milan222 · #9 Příspěvek od **milan222** » 27 úno 2010, 14:17

tak jsem dohledal podle toho dvi signaly RGB, vsechny zemne, a harizontal sync. to by mela byt horizontalni synchronizace. mam nalezene piny 1-10 a pin 13. zbylůy mi ctyri draty misto tri. mate nekdo komplet schema osazeni toho vgacka? v mem je nezapojeno- 4 a 9 a 15 od tech sem draty nehledal. potrebuji vedet tyto tri: monitor ID- 11 a 12, V synchronizace 14. potrebuiji vedet, jak se znaci na DVI konektoru. (anglicky a cesky)

milan222 · #10 Příspěvek od **milan222** » 27 úno 2010, 14:29

PixelOrgy píše:http://pinouts.ru/Video/dvi_pinout.shtml

vpravo nahore je 24-pin DVI-D

EDIT: z obrazku vyplyva, ze DVI-D neobsahuje Analog R/G/B piny, tudiz redukce asi moc platna nebude, budes muset zapojit ten puvodni konektor. Nejsou zespodu desky 3 tranzistory (smt)? Pokud jo, tak propipni na ktery piny vedou jejich emitory, to jsou RGB....

diky nasel sem synchronizaci dle pinu 8. este zbyvaji tri draty...
ty ID a neaky jiny???

#11 Příspěvek od **rnbw** » 27 úno 2010, 14:55

Tie ID signaly uz asi 15 rokov neexistuju. Je tam DDC: 5V, CLOCK a DATA.

milan222 · #12 Příspěvek od **milan222** » 27 úno 2010, 17:57

rnbw píše:Tie ID signaly uz asi 15 rokov neexistuju. Je tam DDC: 5V, CLOCK a DATA.

mohl bis prozradit, na jakych pinech VGA se nachazi, a na jakych pinech DVI je hledat?
co se stane, kdyz zamenim clock a data?

#13 Příspěvek od **rnbw** » 27 úno 2010, 18:13

Zapojeni VGA konektora je plny internet, akurat polovica je ta stara (lebo to kazdy len kopiruje), takze treba nejake novsie najst.

Ked zamenis CLOCK a DATA, tak ti nebude fungovat detekcia monitora (EDID) - takze to mozes vyskusat a ked nepojde, tak vymenit.

milan222 · #14 Příspěvek od **milan222** » 27 úno 2010, 19:00

rnbw píše:Zapojeni VGA konektora je plny internet, akurat polovica je ta stara (lebo to kazdy len kopiruje), takze treba nejake novsie najst.

Ked zamenis CLOCK a DATA, tak ti nebude fungovat detekcia monitora (EDID) - takze to mozes vyskusat a ked nepojde, tak vymenit.

diky... tak budu hledat neake novejsi...

PotPalo · #15 Příspěvek od **PotPalo** » 01 bře 2010, 16:03

Na grafickej karte NX6200AX-TD128LF (s veľkým chladičom tvaru MSI) je to zapojené nasledovne:

konektor - kábel
1 - 1
2 - 3
3 - 5
4 - nc
5+6+7+8+shield - 2+4+6+8+12
9 - 14
10 - 10
11 - nc
12 - 11
13 - 7
14 - 9
15 - 13

Teraz vidím, že tam na jeho obrázku nemá na jumperi pin 1, takže to asi nebude rovnako zapojené...
