Záloha napájení procesoru PIC pomocí 9V baterie

Zpráva

alanoid · #1 Příspěvek od **alanoid** » 15 bře 2010, 19:41

Ahoj, badam nad tim jak jednoduse lec ucinne udelat zalohu napajeni procesoru PIC. Do systemu poustim 12V a pres stabilizator jde dale 5V do procesoru. Napajeni procesoru bych chtel zalohovat baterii 9V. Ale nevim jak na to. Tech 12V v obvodu pouzivam i na neco jineho, kde je potreba prave tech cca 12V.

Mam za baterii 9V dat taky 5V stabilizator a pak ty dve napajeci vetve proste spojit? Moc nevim jak zajistit, aby se zbytecne necucalo z te baterie kdyz je zrovna pritomno hlavni napajeci napeti 12V. Proste by tam ta baterie mela vydrzet nekolik let, stejne jako napr. v mem radio-budiku, kde se zalohuje nastaveny cas a budik.

Banda · #2 Příspěvek od **Banda** » 15 bře 2010, 19:54

Lepší by bylo použít dvě alkalické AA.
Propojit napájení pomocí diod nebo pokud by vadil úbytek napětí, použít tranzistor.

milan222 · #3 Příspěvek od **milan222** » 15 bře 2010, 20:21

musis zajistit, aby v obvodu bylo napeti vyzsi nez na baterii. treba o 1 volt. baterii vradis diodu, aby neprochazel proud do ni, ale jen z ni.
kdyz bude fungovat 12V tak na vstuipu stabiku bude 12V, tak se dioda u baterky neotevre, ale kdyz napeti z 12V kledne o 0.7000prdV min, nez je na baterce, tak to pojede na baterku, dokud na baterce nekledne napeti o 0.0000prdV, nebo nestoupne 12V napeti
doufam, ze se tomu vykladu da porozumet...

alanoid · #4 Příspěvek od **alanoid** » 15 bře 2010, 21:06

Dekuji moc. Takto nejak jsem doufal ze to pujde. Zitra to ozkousim. :-)

milan222 · #5 Příspěvek od **milan222** » 15 bře 2010, 21:15

alanoid píše:Dekuji moc. Takto nejak jsem doufal ze to pujde. Zitra to ozkousim.

to zkouset nemusis... to ti pojede na 250%

eljaro · #6 Příspěvek od **eljaro** » 16 bře 2010, 06:50

pokud ale opravdu jedeš přes stab. i tu zal. baterii tak několik let tam nevydrží ! ten stabík bude žrát více jak procesor ! z pravidla se napájí procesor přes diodu přímo z 2 článků nebo jedné lithiiovky (3V) a po většinu jen procesor a ne ostatní periferie ! Ale to je již na tvé úvaze .

kysmen · #7 Příspěvek od **kysmen** » 16 bře 2010, 13:01

Výrobce říká toto:
http://ww1.microchip.com/downloads/en/D ... er%202.pdf

kapitola TIP #7 Battery Backup for PIC MCUs

Takže podobně - jak píše Eljaro: bez stabilizátorů, a použít schottky diody
možno také monitorovat stav obou napětí přivedením na vstupy MCU

alanoid · #8 Příspěvek od **alanoid** » 16 bře 2010, 13:11

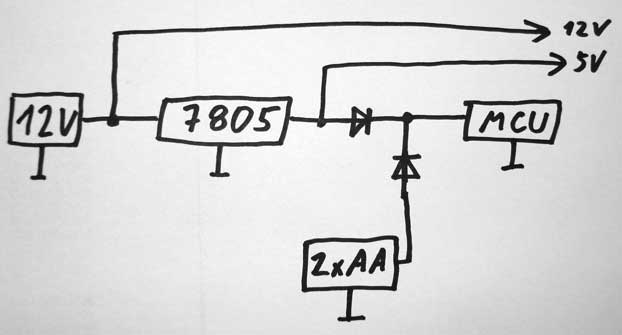

Rovnez dekuji! Takze to ma byt cca takto?

adko22 · #9 Příspěvek od **adko22** » 16 bře 2010, 16:00

bez tej diody za stým stabilizatorom lebo aj na nej budes mat ubytok napetia a ked ti prestane ist hlavne napetie 12voltov tak pic bude zalohovany z baterky.ale radšej by som dal 3x tu alkalicku baterku lebo 3V - 0,7V= 2,3v a to je asi malo pre PIC nie,neviem radšej viac ako nič

Andrea · #10 Příspěvek od **Andrea** » 16 bře 2010, 16:26

Takhle je ve starších PC řešené zálohování RTC. V případě použití primárního článku tam není R4 a D1 (nabíjení) a místo D2 jsou dvě diody v sérii (bezpečnost).

#11 Příspěvek od **rnbw** » 16 bře 2010, 16:30

Teraz tam vacsinou byva CR2032, velky odpor a dioda. A druha dioda z 3,3VSB.

alanoid · #12 Příspěvek od **alanoid** » 16 bře 2010, 22:19

Andrea> Dik, to vypada zajimave! S 3.7V Li-Ion clankem to taky bude chodit? Mam totiz zasobu clanku 18650 z notebookovych akupacku.

Andrea · #13 Příspěvek od **Andrea** » 16 bře 2010, 22:41

Li-Ion nemůžeš takhle neřízeně nabíjet (napětí není bezpečně omezené na 4,2V). Teda můžeš, ale třeba ti bouchne a vyhoříš.

alanoid · #14 Příspěvek od **alanoid** » 17 bře 2010, 11:37

Jasny, ale Ni-MH by melo byt ok, ne? Viz napr. http://www.ges.cz/nimh-103-ges07600744.html

Andrea · #15 Příspěvek od **Andrea** » 17 bře 2010, 11:39

alanoid píše:Jasny, ale Ni-MH by melo byt ok, ne? Viz napr. http://www.ges.cz/nimh-103-ges07600744.html

Ta je na to (jak) dělaná
