Transceiver Z compact 80m SSB
Moderátor: Moderátoři
Transceiver Z compact 80m SSB
Ahoj,
nemáte někdo k tomuto přístroji jakoukoli dokumentaci, schémata nebo i jen něco k tomu jak se s ním pracuje, cokoli co si kdo pamatuje z dob svazarmu.
Díky za odezvy.
nemáte někdo k tomuto přístroji jakoukoli dokumentaci, schémata nebo i jen něco k tomu jak se s ním pracuje, cokoli co si kdo pamatuje z dob svazarmu.
Díky za odezvy.
- Přílohy
-

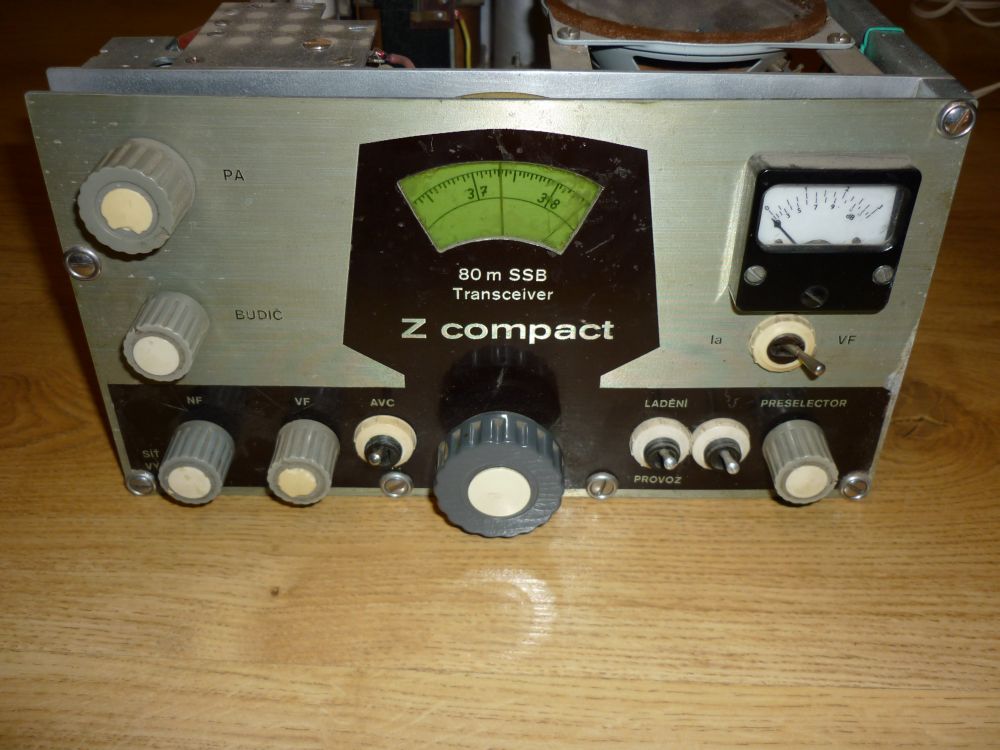

P10107431.jpg- Pohled zepředu
- (128.2 KiB) Staženo 54 x
-
- P10107441.jpg

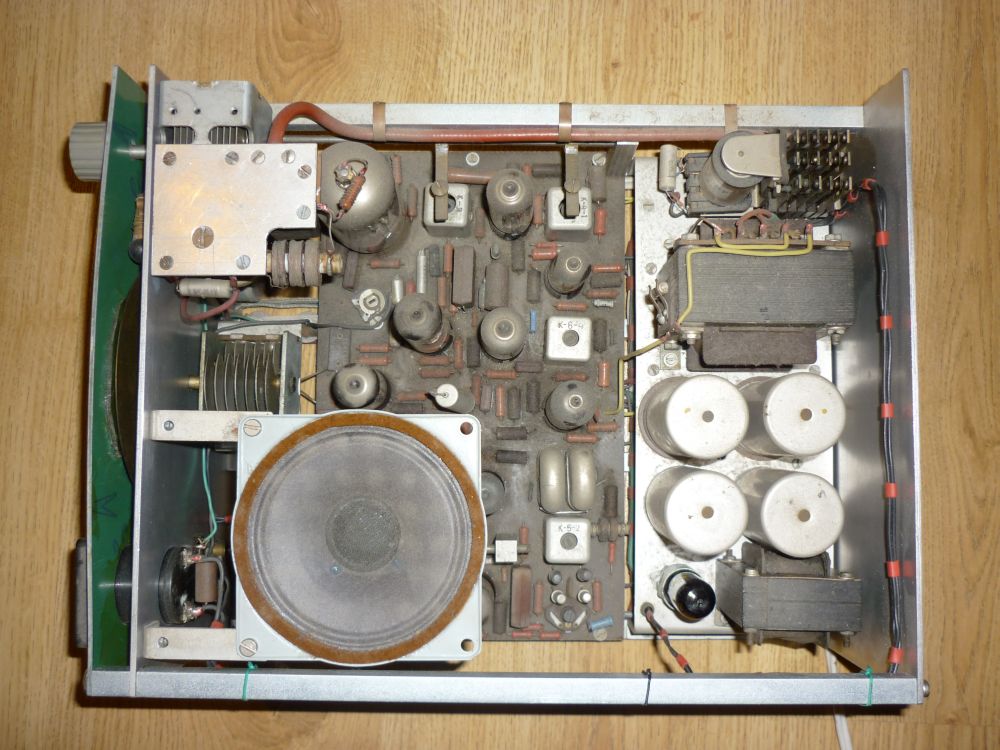

- Pohled z vrchu
- (158.58 KiB) Staženo 61 x
-
- P10107461.jpg

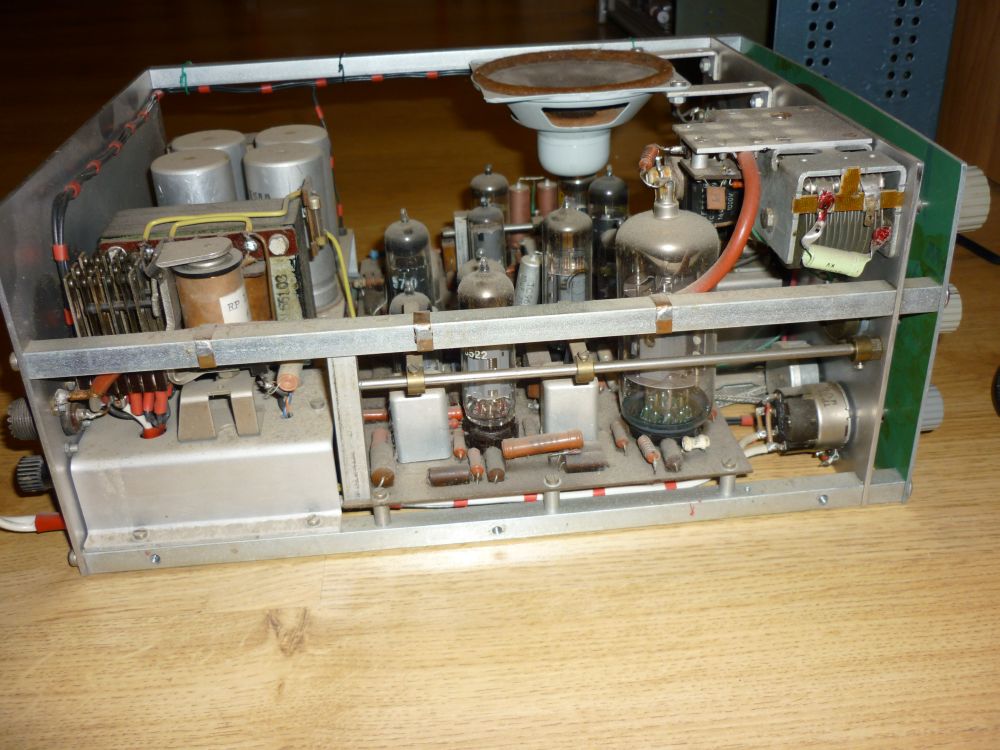

- Pohled z boku
- (150.78 KiB) Staženo 54 x
-
- P10107451.jpg

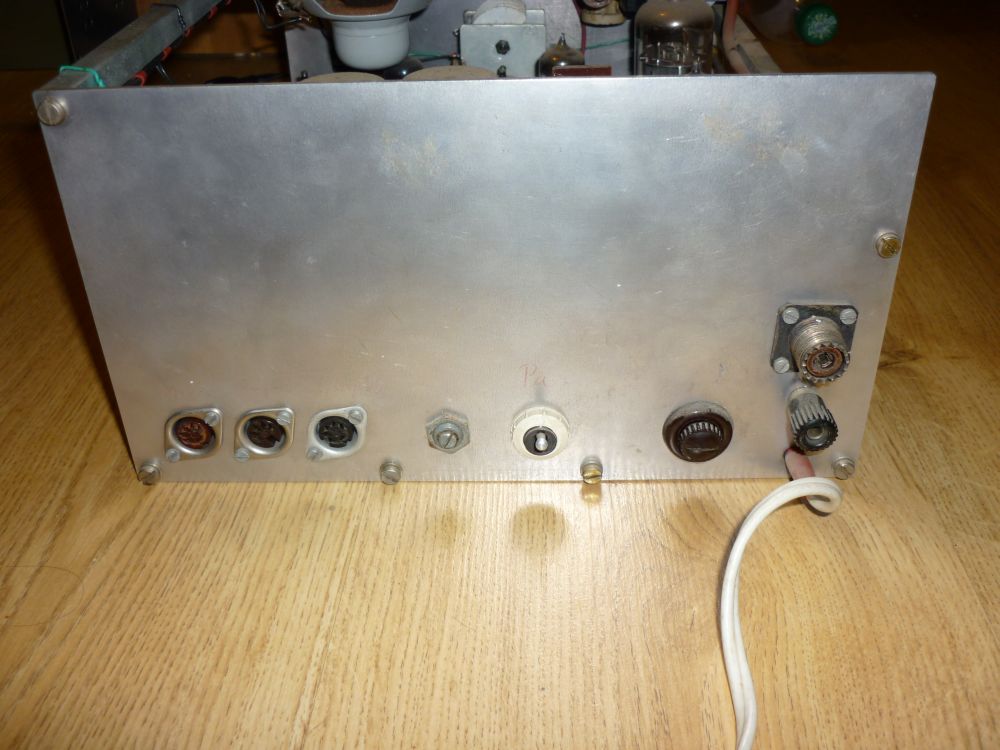

- Pohled zezadu
- (119.93 KiB) Staženo 26 x
Eletrika je sviňa, kope a neni vidět
Re: Transceiver Z compact 80m SSB
móóc pěkný kousek doma dělaného zařízení !
v 60tých a 70tých letech téměř každý OK amatér používal doma vyrobené zařízení, nebo alespoň vysílač.
Stavba zařízení patřila u většiny hamů skoro neodmyslitelně k tomuto koníčku.
Bylo to i nutností, neboť žádné továrně vyráběné zařízení nebyly v Československu k mání.
Stále se hojně používaly oddělené přijímače a vysílače. Při provozu to znamenalo že,
po naladění stanice na přijímači rychle zapnout "tiché ladění" (oscilátor TX),
naladit se do nulového zázněje protistanice nebo na správný zázněj (a na správnou stranu signálu) a teprve pak začít vysílat.
Bylo zapotřebí jistého cviku a zručnosti, jinak byl člověk "za bukem" a protistanice ho prostě neslyšela.
Transceivery se začaly prosazovat teprve pozvolna až koncem šedesátých a začátkem sedmdesátých let.
V časopisech AR a RZ byly popsány některé jedodušší konstrukce transceiverů s přímosměšujícími přijímači,
ale i dokonalé stroje typu Z-Styl Zdeňka OK2ABU.
Mnohem později začala svazarmovská Radiotechnika vyrábět transceivery,
známé Otavy a také tranzistorové Petry, Jizery a Boubíny (přidělované většinou radioklubům).
Předpokládám, že tvůj kousek je právě z dílny Zdeňka OK1ABU, nebo z jeho okolí (Žďár nad Sázavou).
Sehnat dnes nějakou dokumentaci bude asi problém. Tato zařízení byla stavěna ze součástek "co šuplík dal"
a invenci konstruktéra rozhodně meze nikdo nekladl.
Na ovládání tohoto stroje je zapotřebí mnoho znalostí (teoretických i praktických) a nedá se to naučit za týden.
Pokud ty znalosti budeš mít, jistě ti nebude dělat problém tento přístroj ovládat.
Navíc je nutné mít amatérskou koncesi, jinak se vystavuješ postihu ze strany správních orgánů(ČTÚ).
Doporučuji prostudovat tyto stránky:
http://ok1ike.c-a-v.com/
http://ok1if.c-a-v.com/
http://www.ok1cz.ddamtek.cz/160m_cz.html
http://www.qsl.net/ok2na/
a jistě si najdeš i další zajímavé stránky.
Ještě napiš jak jsi k tomuto skvostu přišel, případně jaká je jeho historie.
OK1HGA
Vláďa
v 60tých a 70tých letech téměř každý OK amatér používal doma vyrobené zařízení, nebo alespoň vysílač.
Stavba zařízení patřila u většiny hamů skoro neodmyslitelně k tomuto koníčku.
Bylo to i nutností, neboť žádné továrně vyráběné zařízení nebyly v Československu k mání.
Stále se hojně používaly oddělené přijímače a vysílače. Při provozu to znamenalo že,
po naladění stanice na přijímači rychle zapnout "tiché ladění" (oscilátor TX),
naladit se do nulového zázněje protistanice nebo na správný zázněj (a na správnou stranu signálu) a teprve pak začít vysílat.
Bylo zapotřebí jistého cviku a zručnosti, jinak byl člověk "za bukem" a protistanice ho prostě neslyšela.
Transceivery se začaly prosazovat teprve pozvolna až koncem šedesátých a začátkem sedmdesátých let.
V časopisech AR a RZ byly popsány některé jedodušší konstrukce transceiverů s přímosměšujícími přijímači,
ale i dokonalé stroje typu Z-Styl Zdeňka OK2ABU.
Mnohem později začala svazarmovská Radiotechnika vyrábět transceivery,
známé Otavy a také tranzistorové Petry, Jizery a Boubíny (přidělované většinou radioklubům).
Předpokládám, že tvůj kousek je právě z dílny Zdeňka OK1ABU, nebo z jeho okolí (Žďár nad Sázavou).
Sehnat dnes nějakou dokumentaci bude asi problém. Tato zařízení byla stavěna ze součástek "co šuplík dal"
a invenci konstruktéra rozhodně meze nikdo nekladl.
Na ovládání tohoto stroje je zapotřebí mnoho znalostí (teoretických i praktických) a nedá se to naučit za týden.
Pokud ty znalosti budeš mít, jistě ti nebude dělat problém tento přístroj ovládat.
Navíc je nutné mít amatérskou koncesi, jinak se vystavuješ postihu ze strany správních orgánů(ČTÚ).
Doporučuji prostudovat tyto stránky:
http://ok1ike.c-a-v.com/
http://ok1if.c-a-v.com/
http://www.ok1cz.ddamtek.cz/160m_cz.html
http://www.qsl.net/ok2na/
a jistě si najdeš i další zajímavé stránky.
Ještě napiš jak jsi k tomuto skvostu přišel, případně jaká je jeho historie.
OK1HGA
Vláďa
Uff, dlouhá odpověď, díky
Že to někdo dělal doma je poznat, s pájkou si moc nerozuměl...
Z-styl znám, máme ho na radioklubu, pěkný kousek, ale nepouštěl jsem to, je to tam spíš už jen na koukání. Otavu a Petra znám taky osobně, máme doma
Nejspíš vím, který člověk to přímo stavěl, takže až bude příležitost, tak se optám. Optám se i té co mi to dala.
Dostal jsem to od 70ti leté radioamatérky, která mě v radioklubu učí morse, protože mi prostě příjde zajímavější než fone. Sem tam zajedu na nějaký subregionál nebo PA a zavysílám. To ale s jinou technikou než je toto To že je nutné mít koncesi samozdřejmě vím
Že to někdo dělal doma je poznat, s pájkou si moc nerozuměl...
Z-styl znám, máme ho na radioklubu, pěkný kousek, ale nepouštěl jsem to, je to tam spíš už jen na koukání. Otavu a Petra znám taky osobně, máme doma
Nejspíš vím, který člověk to přímo stavěl, takže až bude příležitost, tak se optám. Optám se i té co mi to dala.
Dostal jsem to od 70ti leté radioamatérky, která mě v radioklubu učí morse, protože mi prostě příjde zajímavější než fone. Sem tam zajedu na nějaký subregionál nebo PA a zavysílám. To ale s jinou technikou než je toto
To že je nutné mít koncesi samozdřejmě vím Eletrika je sviňa, kope a neni vidět
skutečně pěkný kousek . . . . .
dneska ale bude fakt jen ke koukání, nestabilita, rozjeté krystaly ve filtru, vyschlé elyty, slabé lampy . . . .
Ale i tak to může fungovat, alespoň na poslech.
rozhodně to chce ale pořádnou anténu, na "kus drátu" toho moc neuslyšíš.
Nejlépe dipol lambda/2 s napájením přes balun 1:1 a dost vysoko.
dneska ale bude fakt jen ke koukání, nestabilita, rozjeté krystaly ve filtru, vyschlé elyty, slabé lampy . . . .
Ale i tak to může fungovat, alespoň na poslech.
rozhodně to chce ale pořádnou anténu, na "kus drátu" toho moc neuslyšíš.
Nejlépe dipol lambda/2 s napájením přes balun 1:1 a dost vysoko.
nestabilita, rozjeté krystaly ve filtru, vyschlé elyty, slabé lampy . . . .
Právě proto sháním dokumentaci
S tou antenou je problém, ale nějak se to snad vyřeší
Ještě tu mám armádní R4, ten jistě taky znáš, poslouchá parádně
(potom taky Lambdu 4, která nefunguje, ale možná někdy bude )Eletrika je sviňa, kope a neni vidět
Davidsev píše:nestabilita, rozjeté krystaly ve filtru, vyschlé elyty, slabé lampy . . . .
sehnat schema je problém . . . .
tato zařízení bývala lepena kousek po kousku a využívalo se různých nápadů
porůznu publikovaných
měl by ti stačit multigenerátor a multimetr pokud víš co s nimi . . .
a pokud víš co je VFO, BFO, MF, BA, PA a NF tak schema nepotřebuješ
bývá to zapojený celkem triviálně
má cenu ti vysvětlovat na co jsou tam 4xOA9(nebo jsou to 4xGAZ51?)?
v první řadě to vyčisti, vytahej lampy (neumyj z nich označení), štětcem vymeť pavouky, aspoň uvidíš jestli jsou ty hovňáky popraskaný všechny. Elyty se dají opatrně naformovat a třeba budou OK. Očisti kontakty relé a sběrače otočných kondů, změř izolační stav trafa, propájej podezřelý spoje. Se stárnutím krystalů toho moc nenaděláš. Na vysílání v současných nárocích to asi moc nebude? Desku mohla dělat nějaká ta poloprofi výroba Svazarmu (Smaragd), ale to ve vztahu k dokumentaci neznamená nic. Prostě spíš exponát
Davidsev píše:No typl bych že jsou tam na tvorbu onoho jednoho postranního pásma, tedy, směšovač?
Schéma k tomu být muselo, když to má profesionálně dělaný tišťák. Jediná zkratka která mi nic neříká je BA, no, mám toho před sebou dost
jsi hodně blízko, je to na DSB a filtrem se z toho pak udělá SSB . . .
jak jednoduché . . . .
Jak tak čtu, tak máš znalostí dost, teď už zbývá než to co ti radí Crifodo.
Pomalu, opatrně a s citem . . .
No a uvidíš
